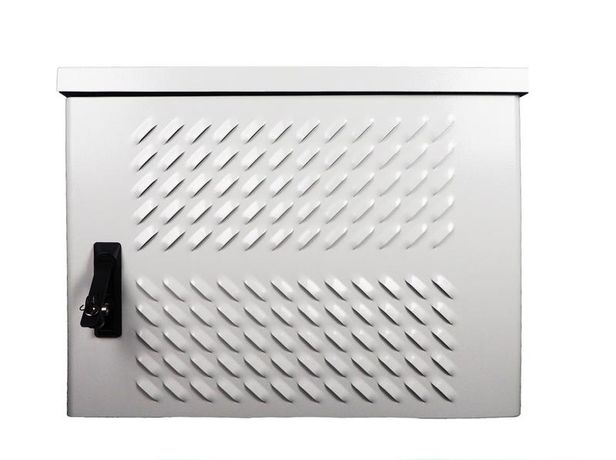

Шкаф коммутационный уличный всепогодный ШТВ-Н-9.6.5-4ААА 9U 600х530мм настен. передн. двер. вентил. задн. стальн. лист несъемн. боков. панель 57кг 420мм 40кг 500мм IP65 сер. ЦМО 1327369

Шкаф коммутационный уличный всепогодный ШТВ-Н-9.6.5-4ААА от ЦМО предназначен для защиты коммутационного оборудования в условиях открытой среды - от перепадов температур до осадков и пыли. Его прочная стальная конструкция и степень защиты IP65 делают его надежным решением для установки на улице, особенно там, где важна долговечность и минимальное обслуживание.

Назначение и область применения

Шкаф коммутационный уличный всепогодный ШТВ-Н-9.6.5-4ААА используется для размещения сетевого оборудования, модулей связи, реле, автоматических выключателей и других устройств, требующих защиты от внешних факторов. Подходит для установки на объектах телекоммуникаций, систем видеонаблюдения, АСУ ТП, энергообеспечения и уличной автоматики.

Технические характеристики

• Габариты: 600×530×420 мм (ширина × высота × глубина)
• Высота: 9U (стандартная единица монтажа для серверного оборудования)
• Масса: 57 кг (полностью собранный шкаф)
• Максимальная нагрузка на полки: 40 кг
• Степень защиты: IP65 - полностью герметичен от пыли, защищен от струй воды из любого направления
• Материал корпуса: стальной лист, окрашенный в серый цвет
• Тип крепления: настенный
• Конструкция: передняя и задняя двери, вентиляционные отверстия, несъемные боковые панели
• Размер проема для кабеля: 500 мм (по ширине основания)

Совместимость и монтаж

Шкаф совместим со всеми стандартными 9U-устройствами, установленными на DIN-рейках или крепящихся через кронштейны. Для монтажа требуется ровная вертикальная поверхность - стена из бетона, кирпича или металлоконструкции. Крепление осуществляется через предварительно подготовленные отверстия в задней стенке. Учитывайте вес шкафа - 57 кг - при выборе точки крепления. Вентиляция обеспечивает циркуляцию воздуха, но не заменяет активную теплоотводящую систему при высоких тепловых нагрузках.

Безопасность и стандарты

Шкаф соответствует требованиям IP65 по ГОСТ 14254, что гарантирует безопасную работу в условиях повышенной влажности, пыли и агрессивной среды. Материал корпуса - оцинкованная сталь с порошковым покрытием - устойчив к коррозии. Несъемные боковые панели повышают жесткость конструкции и снижают риск несанкционированного доступа.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Защита от пыли и воды позволяет использовать шкаф без дополнительных укрытий
• Две двери обеспечивают удобный доступ к оборудованию с фронтальной и тыльной сторон
• Вентиляция снижает риск перегрева внутри при умеренных нагрузках
• Необходимые элементы уже встроены - не требуют доп. закупок

Ограничения применения

• Не предназначена для постоянного воздействия прямого потока воды (например, от напорных струй или затопления)
• Не рекомендован для установки в зонах с химически агрессивной средой (кислоты, щелочи, солевые туманы)
• Из-за массы 57 кг требует усиленного крепления - нельзя монтировать на гипсокартон или деревянные конструкции без укрепления
• Открытая вентиляция не исключает попадание конденсата при резких перепадах температур - при необходимости используйте терморегуляторы или нагреватели

Примеры использования

• Установка на улице рядом с распределительным пунктом для размещения модемов и маршрутизаторов
• Контрольный шкаф для системы видеонаблюдения на автодорожном участке
• Размещение реле и контакторов в системе управления насосной станцией
• Оборудование для автоматизации уличного освещения

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы были герметично заполнены - даже при IP65 просачивание возможно через некачественно закрытые отверстия
• При установке в регионах с зимними минусами - предусмотрите внутренний обогрев, так как конденсация влаги на холодных поверхностях возможна
• При планировании комплектации учтите, что 9U - это около 400 мм свободной высоты; выбирайте оборудование с учетом этого
• Для частого обслуживания лучше располагать шкаф на уровне глаз - оптимальная высота нижнего края - 1–1,2 метра от уровня земли
• Шкаф ШТВ-Н-9.6.5-4ААА от ЦМО не имеет встроенного замка - при необходимости установите дополнительный запирающий механизм
