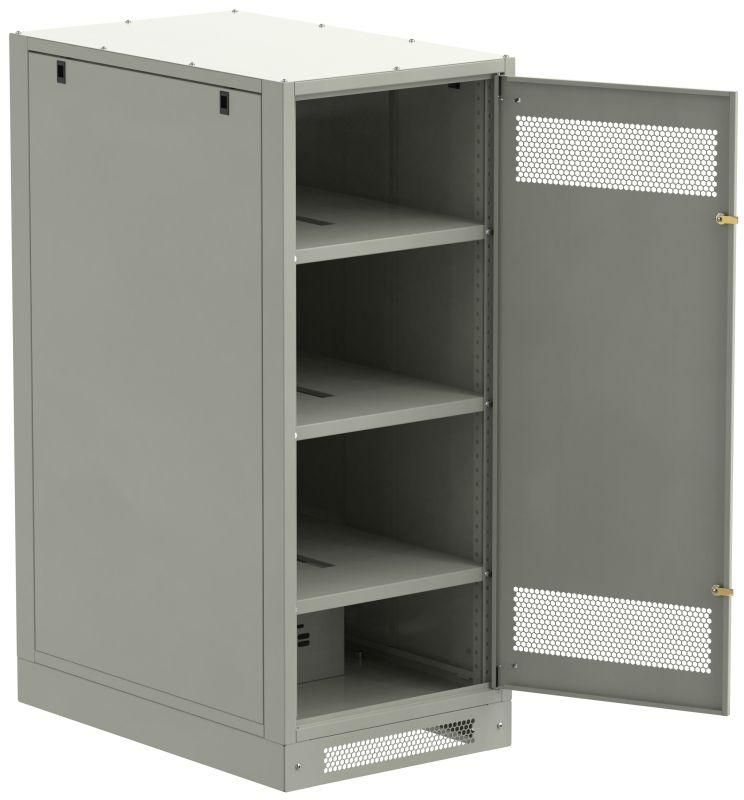

Шкаф LINEA B (пустой) 1450х600х950мм металлическая дверь серый - LB35-14H69-M IEK

Шкаф аккумуляторный серии LINEA B (артикул lb35-14h69-m) от ITK - это готовый металлический корпус для безопасного размещения аккумуляторных батарей. Его прочная конструкция, заземление и продуманная вентиляция делают его надёжным решением для энергообъектов, где важна долговечность и контроль доступа.

Назначение и область применения

Шкаф аккумуляторный серии LINEA B создан исключительно для хранения и защиты аккумуляторных батарей (АБ) от внешних воздействий и несанкционированного доступа. Подходит для установки в помещениях с контролируемой средой - машинных залах, распределительных пунктах, системах бесперебойного питания, телеком-станциях и промышленных объектах. Не предназначен для улицы или помещений с высокой влажностью из-за степени защиты IP20.

Технические характеристики

• Габариты: 1450×600×950 мм (высота × ширина × глубина)
• Полезная глубина: 890 мм - обеспечивает свободный доступ к клеммам АБ
• Материал корпуса: сталь с порошковым покрытием, цвет - серый
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Конструкция: сварной каркас, одна металлическая дверь
• Высота цоколя: 100 мм - повышает устойчивость и облегчает обслуживание
• Максимальная нагрузка на одну полку: до 500 кг
• Шаг регулировки полок: 30 мм - гибкая настройка под любой формат АБ
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Количество дверей: 1
• Заземление: все металлические элементы заземлены
• Вентиляция: отверстия в двери и задней стенке для естественной циркуляции воздуха
• Установка ПВР: специальная площадка внизу корпуса для монтажа предохранителя-выключателя-разъединителя

Совместимость и монтаж

Шкаф аккумуляторный серии LINEA B поставляется полностью собраным. Полки уже входят в комплект - их количество соответствует высоте модели. Устанавливаются они с шагом 30 мм благодаря заранее подготовленным фиксирующим отверстиям. Вырезы в полках облегчают прокладку кабелей между батареями. Для подключения к сети необходимо вывести провода через кабельные вводы, которые не входят в комплект - их следует выбрать и смонтировать отдельно. Шкаф можно перемещать с помощью рым-болтов, встроенных в корпус. Монтаж осуществляется на ровную горизонтальную поверхность; анкеровка к полу рекомендована при наличии вибраций или в условиях сейсмической активности.

Безопасность и стандарты

Шкаф выполнен в соответствии с требованиями безопасности для оборудования, работающего с источниками постоянного тока. Все металлические детали заземлены, что снижает риск поражения током при аварии. Наличие площадки для ПВР позволяет организовать быстрое отключение питания. Однако степень защиты IP20 не допускает использование в сырых, пыльных или взрывоопасных зонах. Применение вне указанных условий нарушает нормы электроустановок.

Преимущества

• Усиленный сварной каркас и полки рассчитаны на нагрузку до 500 кг - подходят даже для тяжёлых свинцово-кислотных АБ
• Регулируемые полки с интервалом 30 мм дают точную адаптацию под любые типы и размеры батарей
• Встроенная площадка под ПВР экономит время на монтаже коммутационных устройств
• Вентиляционные отверстия предотвращают перегрев при длительной работе
• Порошковое покрытие устойчиво к механическим повреждениям и коррозии внутри помещения
• Рым-болты позволяют легко перемещать шкаф при необходимости переустановки

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги и пыли
• Не подходит для взрывоопасных зон (не имеет взрывозащиты)
• Не является герметичным - не используется там, где требуется изоляция от газов или агрессивных паров
• Не может использоваться как стеллаж без доработки - для этого нужно удалить заднюю стенку, крышу, дверь и боковины
• Не содержит кабельных вводов - их нужно приобрести и установить дополнительно

Примеры использования

• Источники бесперебойного питания (ИБП) в серверных и медицинских учреждениях
• Аккумуляторные банки в системах резервного электроснабжения промышленных линий
• Энергосистемы на железнодорожных станциях и метрополитенах
• Оборудование связи и телекоммуникационные узлы
• Автономные системы освещения и сигнализации

Практические советы

• Перед монтажом проверьте, чтобы полы были ровными - наклон может вызвать перекос полок и затруднить доступ к клеммам
• Учитывайте посадочные размеры ваших АБ: полезная глубина 890 мм должна позволять свободно размещать батареи с запасом на кабели
• Выбирайте кабельные вводы с уплотнителями, совместимыми с диаметром используемых жил - особенно важно при многожильных кабелях
• При установке нескольких шкафов LINEA B оставляйте минимум 600 мм между ними для обслуживания и вентиляции
• Не забудьте выполнить контур заземления - он обязателен для всех металлических частей, включая сам шкаф
• Если нужен открытый стеллаж - снимите заднюю стенку, дверь и верхнюю крышку, но помните: тогда теряется защита от случайного прикосновения
