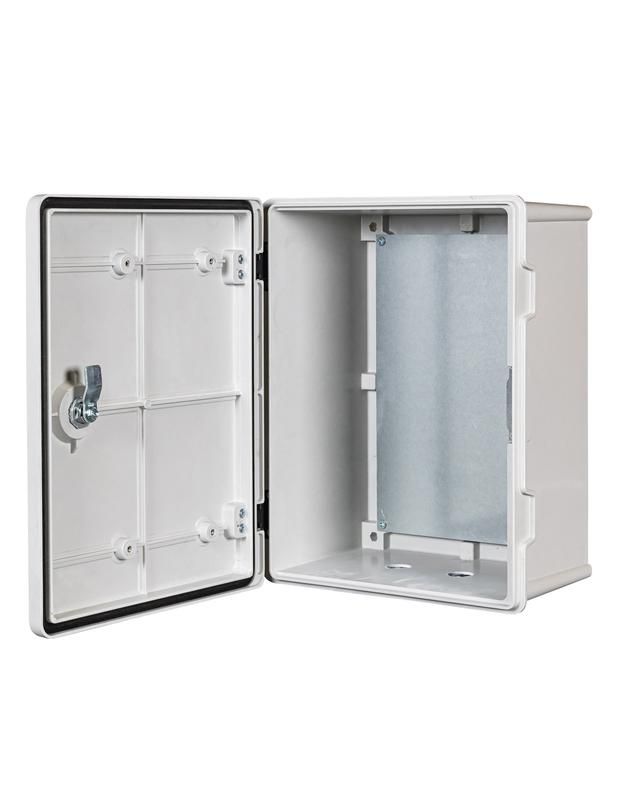

Шкаф монтажный композитный IK10 290x390x190мм IP66 Mastermann 00-01020360

Шкаф монтажный композитный IK10 290x390x190 мм IP66 от бренда Mastermann - герметичная корпусная конструкция для защиты электрооборудования в жестких условиях: пыли, влаги, механических ударов. Подходит для установки на улице, в цехах, на транспорте.

Назначение и область применения

Шкаф монтажный композитный IK10 290x390x190 мм IP66 предназначен для размещения внутренних устройств: автоматических выключателей, реле, модулей управления, терминалов связи. Обеспечивает надежную изоляцию от внешней среды. Применяется там, где важна стойкость к воздействиям: на производстве, в системах автоматизации, на объектах ЖКХ, в транспортной инфраструктуре.

Технические характеристики

• Габариты: 290×390×190 мм - внутренний объем позволяет разместить до 4–5 стандартных DIN-рейок;
• Степень защиты: IP66 - полная защита от пыли и мощного струйного водяного потока;
• Ударостойкость: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг, падающего с высоты 40 см);
• Материал: композит - неметаллическая смесь, устойчивая к коррозии, УФ-излучению и перепадам температур;
• Цвет: серый (стандартный), не требует покраски;
• Масса: около 3,8 кг (без оборудования внутри).

Совместимость и монтаж

Шкаф монтажный композитный IK10 290x390x190 мм IP66 совместим со всеми типами DIN-реек (35 мм). Крепление осуществляется через четыре монтажных отверстия в задней стенке. Для проводки используются предварительно подготовленные входы для кабеля - 4 шт. с резиновыми уплотнениями. Открытие крышки происходит на двух петлях с замком. Нельзя использовать для установки внутри взрывоопасных зон - материал не соответствует требованиям взрывозащиты Ex.

Безопасность и стандарты

• Соответствует ГОСТ Р МЭК 62208 (шкафы для электронного оборудования);
• Исполнение IK10 соответствует EN 62262 - классификация ударной прочности;
• Защита IP66 проверена по IEC 60529 - испытание струей воды 12,5 л/мин при давлении 100 кПа.

Преимущества

• Не ржавеет - композит не подвержен коррозии, в отличие от металла;
• Легкий вес - проще транспортировать и монтировать на высоте;
• Высокая ударопрочность - выдерживает случайные повреждения при обслуживании;
• Работает при температурах от –40C до +60C - подходит для суровых климатов;
• Закрытые кабельные вводы исключают попадание влаги даже при длительном воздействии.

Ограничения применения

• Не предназначается для установки в помещениях с химически активными газами или паром - состав композита не рассчитан на агрессивную среду;
• Недопустимо применение в зонах с риском взрыва - отсутствует сертификат взрывозащиты;
• Не рекомендован для частого открывания более 10 раз в день - уплотнители и петли имеют ограниченную цикличность;
• Не подлежит сварке, резке или глубокому механическому изменению после производства.

Примеры использования

• Щит управления насосной станцией на улице;
• Корпус для PLC и реле на конвейере в пищевой промышленности;
• Распределительный щит на автобусной остановке с освещением;
• Аппаратура сбора данных на железнодорожной платформе.

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с местом крепления; диаметр отверстий под болты - 6 мм;
• При прокладке кабелей используйте только те вводы, которые нужны - остальные закройте заглушками, чтобы сохранить степень защиты IP66;
• Не затягивайте болты слишком сильно - композит мягче стали, есть риск трещины;
• При эксплуатации в холоде - перед первым открытием дверцы прогрейте шкаф до комнатной температуры, чтобы уплотнители не растрескались;
• Обязательно фиксируйте оборудование внутри с помощью DIN-реек - свободно лежащие устройства могут повредить корпус при ударе.
