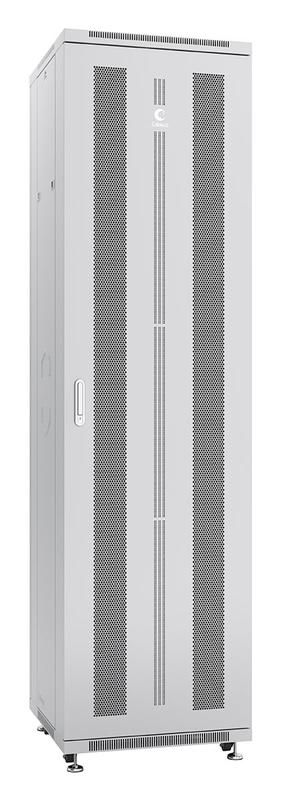

Шкаф монтажный телекоммуникационный напольн. ND-05C-47U60/80 19дюйм 47U 600х800х2277мм для распределит. и серверн. оборудования; передн. задн. перфорир. двери ручка с замком RAL 7035 сер. Cabeus 7865c

Шкаф монтажный телекоммуникационный напольный 19 дюймов Cabeus nd-05c-47u60/80 предназначен для компактной и безопасной установки серверного и телекоммуникационного оборудования в помещениях. Его высокая вместимость (47U) и перфорированные двери обеспечивают эффективную естественную вентиляцию, а прочная стальная конструкция гарантирует долгий срок службы.

Назначение и область применения

Шкаф Cabeus nd-05c-47u60/80 создан для размещения оборудования стандарта 19 дюймов: коммутаторов, маршрутизаторов, серверов, UPS, распределительных щитов и других устройств в центральных офисах, дата-центрах, telecom-помещениях и на объектах связи.

Используется исключительно внутри зданий. Подходит для средних и крупных сетевых узлов, где требуется плотная упаковка оборудования и доступ к нему с фронта и тыла.

Технические характеристики

• Высота: 2277 мм (47U)
• Глубина: 800 мм
• Ширина: 600 мм
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый (RAL 7035)
• Тип дверей: перфорированные спереди и сзади
• Количество дверей: одна (передняя)
• Замок: есть, на ручке
• Степень защиты IP: IP20 - защита от контакта с пальцами и предметами >12 мм, пылевой режим не защищён
• Вентиляция: пассивная - через перфорацию в дверях
• Крыша: металлическая, цельная
• Боковые стенки: есть
• Разборный: да - сборка без сварки, возможна транспортировка в разобранном виде

Совместимость и монтаж

Шкаф совместим со всем оборудованием, соответствующим стандарту EIA-310-D (19 дюймов). Установочные направляющие рассчитаны на оборудование до 800 мм глубины.

Монтаж: шкаф устанавливается на ровный пол. Ножки регулируемые - позволяют выровнять корпус даже на неровной поверхности. Для фиксации к полу рекомендуется использовать анкерные болты (не входят в комплект).

Сборка: все элементы крепятся саморезами. Инструкция по сборке прилагается. Перед установкой проверьте проём - высота 2277 мм требует свободного вертикального пространства минимум 2300 мм.

Безопасность и стандарты

Шкаф соответствует требованиям к механической прочности и электробезопасности для внутреннего использования. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от пыли и влаги - применение вне закрытых помещений запрещено.

Преимущества

• Высокая вместимость - 47U позволяет разместить большое количество оборудования без необходимости множества шкафов
• Перфорация спереди и сзади - способствует равномерному воздушному потоку, снижает риск перегрева
• Порошковое покрытие - устойчиво к царапинам, коррозии и легко моется
• Разборная конструкция - удобна для доставки и переустановки
• Замок на ручке - повышает уровень физической безопасности оборудования
• Жесткий металлический верх - предотвращает деформацию при нагрузках и защищает от попадания мусора сверху

Ограничения применения

• Не предназначена для использования во влажных, пыльных или наружных условиях - IP20 недостаточен для таких сред
• Пассивная вентиляция не подходит для мощных серверов с тепловыделением более 3–4 кВт на стойку - требуется активная система охлаждения
• Одна дверь - затрудняет обслуживание с тыльной стороны без открытия всего шкафа
• Глубина 800 мм - не подходит для очень габаритного оборудования (например, некоторых старых серверов с длинными кабелями или внешними модулями)

Примеры использования

• Установка серверов в малом дата-центре компании
• Размещение оптоволоконных кроссов и терминалов в Telecom-шкафу на этаже офисного здания
• Коммутационный узел для IP-камер и VoIP-систем в многоквартирном доме
• Центральный пункт управления для систем автоматизации производства

Практические советы

• При планировании размещения оборудования учитывайте, что каждый U = 44,45 мм. Расчет высоты оборудования делайте с учетом зазоров между устройствами (минимум 1U между нагреваемыми элементами)
• Для лучшего теплоотвода избегайте полностью заполненных стоек - оставляйте хотя бы один U вверху и внизу для циркуляции воздуха
• Проверьте посадочный диаметр крепления оборудования - большинство устройств используют M6 или M5 крепеж; убедитесь, что направляющие шкафа поддерживают нужный тип крепления
• При транспортировке в собранном виде используйте два человека - вес шкафа с оборудованием может превышать 150 кг
• Для кабель-менеджмента используйте кабельные каналы и хомуты - перфорация дверей не заменяет организованную прокладку проводов
