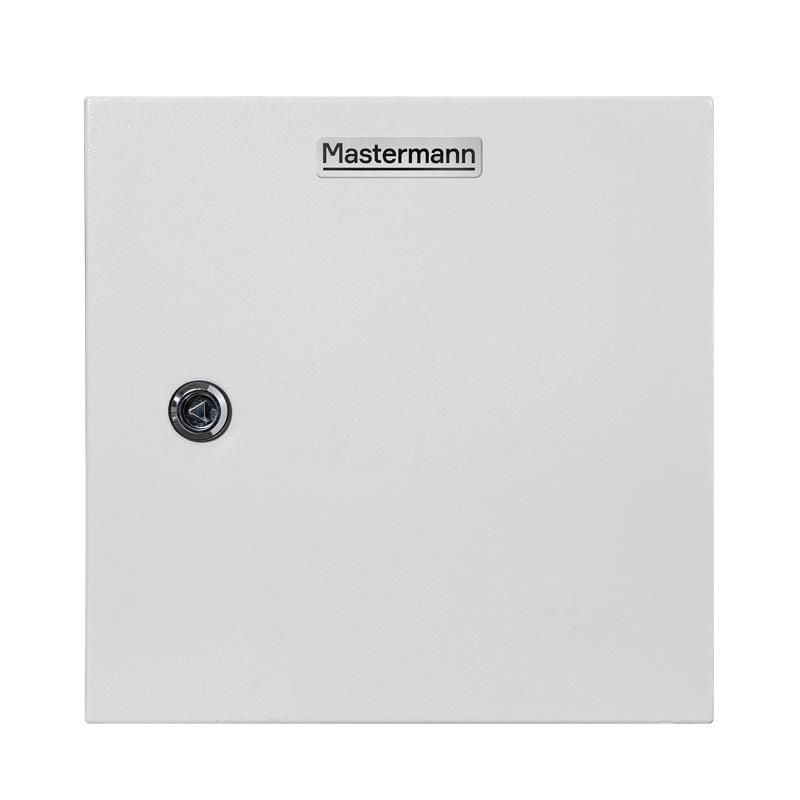

Шкаф монтажный Mastermann 300x300x220мм IP66 11У+ Mastermann 00-01020309

Шкаф монтажный 300x300x220мм IP66 11У от бренда Mastermann - компактная металлическая конструкция для защиты электрооборудования в условиях повышенной запыленности и влажности. Подходит для установки внутри помещений на объектах с жесткими требованиями к герметичности.

Назначение и область применения

Шкаф монтажный 300x300x220мм IP66 11У предназначен для размещения внутренних элементов автоматизации: реле, контакторов, модулей ввода/вывода, блоков питания и других устройств малой мощности. Обеспечивает надежную защиту от внешних воздействий благодаря классу герметичности IP66. Применяется в промышленных зонах, на производственных линиях, в системах управления насосными станциями и на объектах с частой мойкой оборудования.

Технические характеристики

• Габариты: 300×300×220 мм (ширина × высота × глубина)
• Степень защиты: IP66 - полная защита от пыли и устойчивость к мощным струям воды
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый (RAL 7035)
• Класс исполнения: 11У - для умеренного климатического района с возможностью работы при температуре от −25C до +40C
• Толщина стенок: не указана - предполагается стандартная для шкафов этого типа (не менее 1,2 мм)

Совместимость и монтаж

Шкаф монтажный 300x300x220мм IP66 11У имеет фланец с перфорацией для крепления на стену или вертикальную поверхность. Для монтажа используются болты M4–M6. Установка осуществляется с учетом свободного доступа к двери - минимальный зазор вокруг шкафа рекомендуется не менее 50 мм. Кабельные вводы не предусмотрены - требуются дополнительные вводы или заглушки. Дверь оснащена уплотнителем, обеспечивающим герметичность при закрывании - проверьте плотность прилегания перед эксплуатацией.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов низкого напряжения. Конструкция исключает самопроизвольное открывание двери. Наличие класса исполнения 11У гарантирует работу в условиях, допустимых для промышленных объектов России и стран СНГ.

Преимущества

• Высокая степень защиты IP66 позволяет использовать шкаф даже в местах с регулярной гидромойкой
• Порошковое покрытие повышает коррозионную стойкость и долговечность
• Компактные размеры удобны для установки в ограниченном пространстве
• Стандартная форма и толщина стенок совместимы с типовыми крепежными решениями

Ограничения применения

• Не предназначен для наружной установки - отсутствует термостабилизация и антиконденсатная система
• Не рассчитан на взрывоопасные среды - не имеет взрывозащиты Ex
• Не содержит встроенных кабельных вводов - требуется самостоятельная комплектация
• Размеры ограничивают количество установленного оборудования - не подходит для крупных АСУ ТП

Примеры использования

• Защита контроллеров PLC на пищевых производствах
• Размещение реле и автоматических выключателей в цехах с постоянной влажностью
• Монтаж блока управления насосом на канализационной станции
• Установка преобразователей частоты на конвейерах с частой очисткой

Практические советы

• Перед монтажом проверьте, что внутренние устройства не выходят за границы габаритов шкафа - особенно при установке больших реле или трансформаторов
• Используйте только уплотнители, совместимые с материалом двери; замена оригинального уплотнителя снижает уровень защиты IP66
• При использовании в холодных помещениях следите за образованием конденсата - шкаф не оборудован обогревом
• Артикул 00-01020309 - единственный в линейке Mastermann с такими габаритами и IP66; аналоги имеют другие размеры или степень защиты
