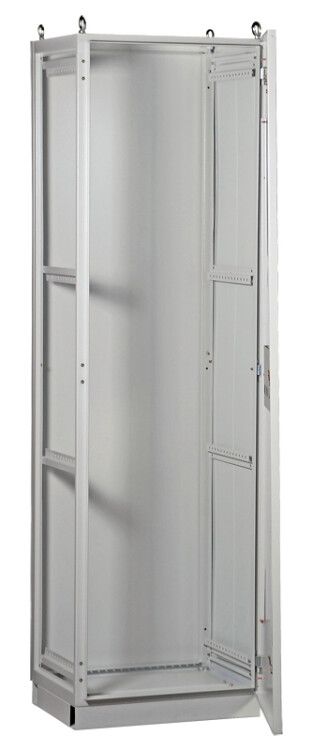

Шкаф напольный цельносварной ВРУ-1 20.80.60 IP31 TITAN | YKM1-C3-2086-31 IEK

Шкаф напольный цельносварной ВРУ-1 20.80.60 IP31 от бренда IEK предназначен для установки в помещениях и обеспечивает безопасный прием, распределение и учёт электроэнергии в сетях до 400/230 В. Артикул ykm1-c3-2086-31 соответствует серии TITAN и рассчитан на длительную эксплуатацию в условиях промышленных и жилых объектов.

Назначение и область применения

Шкаф напольный цельносварной ВРУ-1 20.80.60 IP31 используется как вводно-распределительное устройство (ВРУ) для:

• приёма электроэнергии от внешней сети;
• распределения мощности между внутренними группами потребителей;
• учёта расхода электроэнергии;
• защиты линий от коротких замыканий и перегрузок;
• редких оперативных включений и отключений нагрузки.

Подходит для установки в зданиях жилищного фонда, офисах, производственных цехах, складских комплексах и других объектах с постоянным пребыванием персонала.

Технические характеристики

• Форм-фактор: напольный, цельносварной корпус;
• Габариты: 2000×800×600 мм (высота × ширина × глубина);
• Материал корпуса: сталь толщиной 1,5–2,0 мм;
• Покрытие: порошковая краска цвета 7035 RAL (серый металлик);
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды;
• Климатическое исполнение: УХЛ3 - допустимо использование в закрытых помещениях с умеренным климатом, температурой от −40C до +40C;
• Количество дверей: одна, с замком;
• Срок службы: 25 лет при соблюдении условий эксплуатации;
• Нормативный документ: YKM.001.2015 ТУ.

Совместимость и монтаж

Шкаф напольный цельносварной ВРУ-1 20.80.60 IP31 устанавливается на ровное, горизонтальное основание. Для монтажа требуется свободное пространство вокруг него - минимум 0,8 м спереди для доступа к двери. Кабели подводятся через нижние или боковые вводы - в комплекте они не предусмотрены, требуют самостоятельной подготовки. Корпус не имеет готовых отверстий под автоматические выключатели - все элементы внутри устанавливаются заказчиком или монтажной организацией согласно проекту.

Безопасность и стандарты

Конструкция соответствует требованиям ТУ YKM.001.2015. Защита IP31 исключает попадание крупных инструментов и пыли внутрь, а также защищает от конденсата и вертикальных потоков воды - что важно для помещений с возможными утечками. Замок на двери предотвращает несанкционированный доступ. Примечание: шкаф не предназначен для установки на улице или во влажных средах (например, в подвалах с высокой влажностью).

Преимущества

• Цельносварная конструкция из стали повышает жёсткость и долговечность - корпус не деформируется даже при значительных нагрузках;
• Порошковое покрытие устойчиво к царапинам, химическим воздействиям и коррозии в закрытых помещениях;
• Высокая механическая прочность позволяет использовать шкаф в местах с риском ударов или вибраций (например, рядом с оборудованием);
• Срок службы 25 лет снижает затраты на замену и обслуживание;
• Серия TITAN IEK стандартизирована - совместима с типовыми решениями и комплектующими от того же производителя.

Ограничения применения

• Не применяется на открытом воздухе - степень защиты IP31 недостаточна для дождя, снега или запыления;
• Запрещена установка в помещениях с агрессивной средой (пары кислот, щелочей, растворителей);
• Не предназначен для частых операций включения/отключения - не является коммутационным аппаратом;
• Комплектация некомплектная - внутреннее оборудование (автоматы, счетчики, шины) необходимо приобретать отдельно;
• Не рекомендован для установки в помещениях с температурой ниже −40C или выше +40C.

Примеры использования

• Вводное распределительное устройство в многоэтажном жилом доме - принимает питание от ТП и распределяет его по этажам;
• Центральный шкаф на производстве - управляет питанием участка конвейера, насосов и освещения;
• Объекты торговли и общественного питания - обеспечивает надёжное распределение энергии для холодильного оборудования и систем вентиляции;
• Административные здания - служит точкой подключения для группы офисных помещений.

Практические советы

• Перед монтажом проверьте габариты проёмов и дверей - шкаф 2000×800×600 мм требует достаточного прохода для доставки;
• Убедитесь, что пол ровный и способен выдерживать вес шкафа (содержимое может увеличить массу до 150+ кг);
• При планировании внутреннего оборудования учитывайте тепловыделение - не перегружайте шкаф большим количеством автоматов без принудительной вентиляции;
• Для удобства обслуживания оставьте перед шкафом свободную зону шириной не менее 0,8 м - это требование норм безопасности;
• При использовании в условиях с возможным образованием конденсата (например, в подвале) дополнительно установите терморегулятор или нагреватель.
