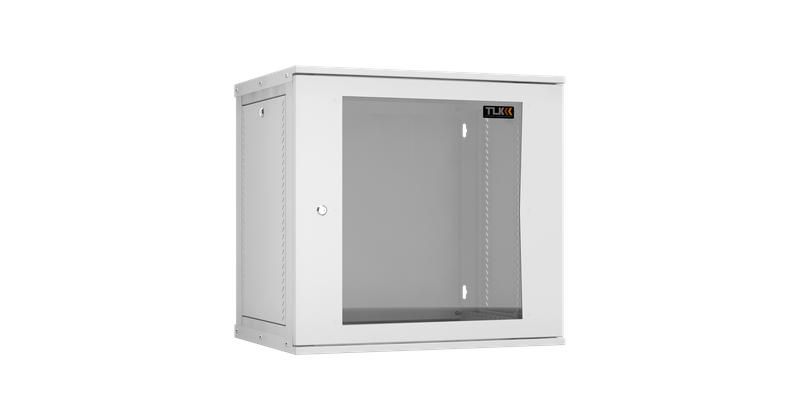

Шкаф настенный 19дюйм 12U стекл. дверь Ш600хВ569хГ450мм 1 пара монтаж. направляющих разборн. сер. TLK TWI-126045-R-G-GY ЭКО44085

Шкаф настенный 19 дюймов 12U стеклянная дверь Ш600хВ569хГ450мм серый с монтажными направляющими разборный от TLK - это компактное, разборное решение для размещения телекоммуникационного и сетевого оборудования в условиях ограниченного пространства. Артикул twi-126045-r-g-gy рассчитан на установку устройств стандарта 19 дюймов с максимальной нагрузкой до 40 кг.

Назначение и область применения

Шкаф настенный 19 дюймов 12U предназначен для размещения небольших объемов оборудования: коммутаторов, маршрутизаторов, модемов, серверов малой мощности, систем управления и других устройств в формате 19 дюймов. Подходит для установки в офисах, жилых домах, небольших производственных цехах, точках доступа Wi-Fi, телекоммуникационных шкафах на этажах. Особенно эффективен там, где невозможно использовать напольные шкафы из-за нехватки места.

Технические характеристики

• Высота: 12U (569 мм)
• Ширина: 600 мм
• Глубина внешняя: 450 мм, полезная глубина: 430 мм
• Материал корпуса: сталь с порошковым покрытием, цвет - серый
• Тип двери: одна, из тонированного стекла, открывается на 180°
• Замок: есть, возможна смена стороны навески двери (левая/правая)
• Защита IP: IP20 - защита от крупных предметов, но не от воды и пыли
• Максимальная нагрузка: 40 кг (распределённая)
• Крепление: монтажные отверстия в задней стенке (крепёж не входит)
• Боковые стенки: съёмные, фиксируются замками
• Крыша: металлическая, с выламываемыми заглушками для вентиляторов
• Кабельные вводы: два - в верхней и нижней крышке, размер 270×56 мм
• Монтажные направляющие: одна пара, регулируемые с шагом 25 мм
• Вентиляция: перфорированные боковые стенки; возможно добавление двух вентиляторов (в комплект не входят)
• Заземление: все токопроводящие части соединены между собой
• Стандарт: соответствует GOST 28601-90 / IEC 297 (19-дюймовый)
• Форма поставки: разборная, в одной коробке

Совместимость и монтаж

Шкаф совместим с любым оборудованием стандарта 19 дюймов, имеющим ширину до 430 мм. Монтажные направляющие позволяют фиксировать устройства с шагом 25 мм - это даёт гибкость при расположении аппаратуры. Боковые стенки легко снимаются для удобства монтажа, особенно при работе с длинным оборудованием или сложной проводкой. После установки их можно зафиксировать замками.

Крепление к стене выполняется через четыре отверстия в задней панели. Для надёжной фиксации используйте анкеры или дюбеля подходящего типа - в зависимости от материала стены (бетон, кирпич, гипсокартон). Крепёж в комплект не входит.

Установка вентиляторов возможна в верхнюю и нижнюю крышки - для этого предварительно выбивайте заглушки. В шкафах глубиной 450 мм рекомендовано устанавливать два вентилятора для лучшей циркуляции воздуха.

Безопасность и стандарты

Шкаф соответствует стандарту IEC 297 (GOST 28601-90) для 19-дюймовых стоек. Все металлические части заземлены, что снижает риск возникновения потенциальной разницы напряжений. Степень защиты IP20 исключает попадание крупных объектов, но не защищает от пыли, влаги или брызг - поэтому шкаф нельзя устанавливать в сырых, пыльных или открытых помещениях. Порошковое покрытие устойчиво к механическим повреждениям и коррозии, но не предназначено для наружной эксплуатации.

Преимущества

• Разборная конструкция - удобна для транспортировки и хранения
• Съёмные боковые стенки - упрощают монтаж и сервисное обслуживание
• Дверь из стекла - позволяет визуально контролировать состояние оборудования без открытия
• Угол открытия 180° - обеспечивает свободный доступ ко всему внутреннему пространству
• Регулируемые направляющие - точная настройка позиции оборудования
• Перфорация и возможность установки вентиляторов - поддерживают оптимальную температуру
• Одинаковая высота всех U-позиций - соблюдение стандарта 19 дюймов

Ограничения применения

• Не подходит для установки вне помещений - IP20 не защищает от влаги и пыли
• Максимальная нагрузка 40 кг - не используется для тяжёлых серверов или UPS большой мощности
• Отсутствие встроенной системы охлаждения - требуется самостоятельная установка вентиляторов при повышенной теплонагрузке
• Нет встроенного крепления - необходимо приобрести анкеры/дюбеля отдельно
• Не имеет передних решёток - не поддерживает активную вентиляцию спереди, зависит от заднего и бокового воздушного потока

Примеры использования

• Организация ЛВС в офисе - коммутаторы, PoE-инжекторы, точки доступа
• Интеграция домашней автоматизации - медиасервер, контроллер умного дома
• Точка подключения кабельного TV или IPTV в многоквартирном доме
• Локальный сервер для небольшого производства - PLC, HMI, контроллеры
• Аппаратный пункт связи в подвале или техническом помещении

Практические советы

• Перед монтажом проверьте, чтобы стена была достаточно прочной - шкаф весит около 10–12 кг плюс оборудование до 40 кг
• При использовании вентиляторов убедитесь, что их входы/выходы не заблокированы другими устройствами
• При установке оборудования следите, чтобы кабели не пережимались и не мешали открытию двери
• Если нужна более плотная герметизация - используйте термопрокладки вокруг кабельных вводов
• При сборке начинайте с крепления задней стенки - она служит базой для остальных элементов
• Для быстрого поиска оборудования на монтажных направляющих - используйте наклейки с номерами U-позиций, которые уже есть в комплекте
