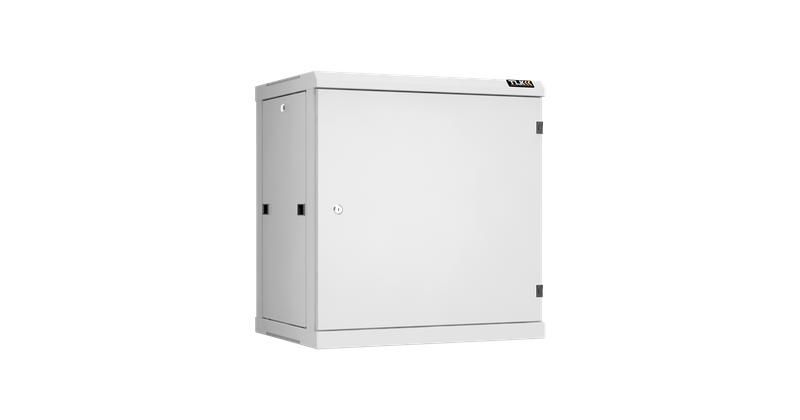

Настенный шкаф 19 дюймов, 12U, металл, 600х450, разборный, GY - ЭКО47687 TLK TWC-126045-R-M-GY

Шкаф настенный разборный 19 дюймов 12U металлическая дверь Ш600хВ636хГ450мм, 2 пары монтажных направляющих, серый - это компактное, сборно-разборное устройство от TLK для размещения телекоммуникационного оборудования в условиях ограниченного пространства. Артикул twc-126045-r-m-gy рассчитан на установку в офисах, жилых домах и технических комнатах, где использование напольных шкафов невозможно.

Назначение и область применения

Шкаф предназначен для монтажа активного и пассивного оборудования в соответствии с стандартом 19 дюймов: маршрутизаторы, коммутаторы, медиаконвертеры, распределительные коробки, модули связи. Подходит для создания локальных сетей (ЛВС), малых центров обработки данных, домашних серверных уголков, пунктов доступа Wi-Fi. Применяется там, где важна экономия площади - в квартирах, коридорах, этажных щитовых, на предприятиях с плотной планировкой.

Технические характеристики

• Высота: 12U (636 мм)
• Ширина: 600 мм
• Общая глубина: 450 мм
• Полезная глубина для оборудования: 390 мм
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый
• Защита от внешнего воздействия: IP20 (защита от предметов больше 12 мм, не герметичен)
• Тип вентиляции: пассивная (перфорированные верх и низ)
• Количество дверей: одна, металлическая
• Боковые стенки: съёмные
• Крыша: металлическая, с перфорацией и возможностью установки вентиляторов
• Кабельные вводы: три точки - внизу, сверху и на задней стенке; все заглушены, кроме задней - выламывается
• Заземление: единый контур через токопроводящие элементы корпуса
• Стандарт монтажа: ГОСТ 28601.2-90 / IEC 297-2 (19-дюймовая система)

Совместимость и монтаж

Шкаф совместим с любым оборудованием, соответствующим стандарту 19 дюймов. На внутренние направляющие можно устанавливать устройства высотой от 1U до 12U. Две пары направляющих позволяют регулировать положение оборудования по глубине - важно проверить соответствие глубины вашего устройства (не более 390 мм).

Установка на стену выполняется через четыре монтажных отверстия в задней раме под анкерные болты M8. Перед монтажом необходимо использовать уровень и проверить прочность стены - особенно при нагрузке от заполненного шкафа. Боковые стенки и дверь легко снимаются для удобства доступа во время монтажа. Дверь навешивается с любой стороны - левой или правой - благодаря универсальной петле. Открывается на угол более 180°, что позволяет работать вокруг шкафа без препятствий.

Безопасность и стандарты

Шкаф соответствует требованиям ГОСТ 14254-96 (эквивалент МЭК 529-89) по степени защиты IP20 - защищён от контакта с крупными объектами, но не герметичен. Не предназначен для установки в сырых, пыльных или открытых помещениях. Все металлические части соединены в единый контур заземления - обязательное условие при использовании электрооборудования. Порошковое покрытие обеспечивает антикоррозийную стойкость в условиях нормальной влажности.

Преимущества

• Разборная конструкция - легко транспортировать, собирать и перемещать даже в труднодоступных местах.
• Съёмные боковые стенки и широкий угол открывания двери обеспечивают трёхсторонний доступ к оборудованию.
• Чёткая цифровая маркировка U-позиций на направляющих ускоряет установку и снижает риск ошибок.
• Перфорация в крышке и основании позволяет организовать естественную вентиляцию без дополнительных затрат.
• Готовые места под кабельные вводы и возможность установки аксессуаров TLK (щеточные вводы, вентиляторы) дают гибкость адаптации под задачи.

Ограничения применения

• Не подходит для установки вне помещений - степень защиты IP20 исключает контакт с водой и пылью.
• Максимальная глубина оборудования - 390 мм; устройства большей глубины не поместятся.
• Не имеет встроенной активной вентиляции - при тепловыделении выше 300–400 Вт требуется докупить вентиляторы TLK.
• Не рекомендован для установки рядом с источниками повышенной температуры, влаги или химически агрессивных сред.
• При использовании в многоквартирных домах - необходима согласование с управляющей компанией по месту крепления на несущую стену.

Примеры использования

• Монтаж домашнего сервера с NAS, маршрутизатором и сетевым хранилищем в кладовке или коридоре.
• Размещение ONU, GPON-коммутатора и VoIP-адаптера в подъезде многоэтажки.
• Интеграция в офисную сеть: коммутаторы, PoE-инжекторы, медные/волоконные терминалы.
• Технический шкаф в частном доме для системы «умный дом» - контроллеры, реле, интерфейсы.

Практические советы

• Перед сборкой проверьте наличие всех деталей - шкаф поставляется в двух коробках, часть фурнитуры может находиться отдельно.
• При монтаже используйте анкерные болты M8 подходящего типа для материала стены (бетон, кирпич, гипсокартон с усиленным профилем).
• Если оборудование требует лучшей теплоотдачи - установите вентилятор TLK в крышку вместо заглушки.
• Для проводки кабелей используйте щеточные вводы TLK - они сохранят степень защиты и предотвратят протягивание пыли.
• Не забудьте прозвонить заземление после сборки - соединение между всеми металлическими частями должно быть надёжным.
• При необходимости увеличения вместимости - можно заказать пристенную поворотную секцию TLK и преобразовать шкаф в двухсекционный вариант.
