Настенный шкаф 19 дюймов, 12U, стекло, 600х450, разборный, GY - ЭКО47685 TLK TWC-126045-R-G-GY

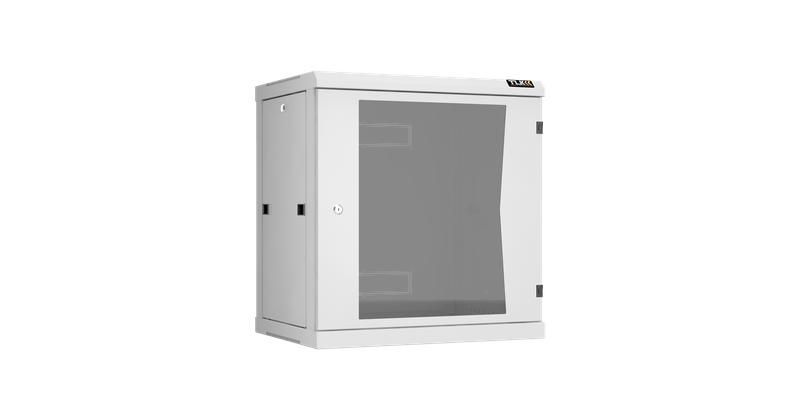

Шкаф настенный разборный 19 дюймов 12U стеклянная дверь Ш600хВ636хГ450мм серый, 2 пары монтажных направляющих - это компактное, разборное решение от TLK для монтажа телекоммуникационного оборудования в условиях ограниченного пространства. Артикул twc-126045-r-g-gy подходит для установки в офисах, жилых домах и технических комнатах, где использование напольных шкафов невозможно.

Назначение и область применения

Шкаф настенный разборный 19 дюймов 12U предназначен для размещения активного и пассивного оборудования в соответствии с стандартом 19 дюймов: маршрутизаторов, коммутаторов, модемов, распределительных коробок, UPS малой мощности и других устройств. Подходит для создания локальных сетей (ЛВС), организаций точек доступа Wi-Fi, центральных пунктов связи в многоквартирных домах, небольших серверных комнат и кабельных шкафов в квартирах. Применяется там, где недоступны напольные решения из-за нехватки места.

Технические характеристики

• Высота: 12U (636 мм)
• Ширина: 600 мм
• Общая глубина: 450 мм
• Полезная глубина: 390 мм - позволяет устанавливать оборудование с глубиной до 390 мм
• Материал корпуса: сталь с порошковым покрытием - устойчиво к механическим воздействиям и коррозии
• Передняя дверь: стеклянная, тонированная в массе, ударопрочная
• Боковые стенки: съёмные, с защелками быстрого крепления
• Крыша: металлическая, с перфорацией для вентиляции и возможностью установки вентиляторов TLK
• Задняя стенка: с одним выламываемым кабельным вводом 270×56 мм; возможно двустороннее крепление
• Вентиляция: пассивная - через перфорацию в основании и крышке
• Степень защиты: IP20 - защита от контакта с пальцами и крупными предметами, но не от воды и пыли
• Количество направляющих: 2 пары (4 шт.) 19" с цифровой маркировкой U
• Угол открывания двери: более 180° - обеспечивает свободный доступ ко всем элементам
• Фиксация: точечные замки на двери и боковых стенках
• Крепление к стене: 4 отверстия под анкерные болты M8
• Кабельные вводы: 1 внизу (заглушен), 1 сверху (заглушен), 1 в задней стенке (выламываемый)
• Система несущих конструкций: 482,6 мм (соответствует ГОСТ 28601.2-90 / IEC 297-2)

Совместимость и монтаж

Шкаф настенный разборный 19 дюймов 12U поставляется в разобранном виде в двух коробках. Сборка не требует специального инструментария - все крепежи и фурнитура предустановлены. Монтажные направляющие 19” легко регулируются по глубине, что позволяет точно адаптировать расположение оборудования под его габариты. Боковые стенки снимаются без инструментов - это упрощает установку широких устройств или кабельной трассировки. Дверь может быть навешена слева или справа - выбирается на этапе сборки. Для крепления к стене используйте анкерные болты M8, рекомендованные производителем. Обязательно проверьте прочность стены - шкаф рассчитан на нагрузку до 50 кг равномерно распределённого веса оборудования.

Безопасность и стандарты

Все токопроводящие элементы шкафа соединены в единый контур заземления - обеспечивает безопасную работу при использовании электрооборудования. Соответствует требованиям ГОСТ 14254-96 (МЭК 529-89) по степени защиты IP20. Конструкция соответствует стандарту IEC 297-2 (19-дюймовая система 482,6 мм). Отсутствие герметизации делает шкаф непригодным для влажных, пыльных или уличных условий. Не используется в средах с риском попадания жидкости или агрессивных веществ.

Преимущества

• Разборная конструкция - упрощает транспортировку и монтаж в труднодоступных местах
• Стеклянная дверь - позволяет визуально контролировать состояние оборудования без открытия шкафа
• Съёмные боковые стенки - обеспечивают трёхсторонний доступ для монтажа и обслуживания
• Цифровая маркировка U на направляющих - исключает ошибки при размещении оборудования
• Поддержка аксессуаров TLK - возможность перехода на напольное исполнение или удвоения ёмкости
• Порошковое покрытие - долговечное, устойчивое к царапинам и химическим воздействиям

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для высокомощного оборудования (например, серверов с мощными блоками питания) - ограниченная теплопередача и отсутствие активной вентиляции в базовой комплектации
• Максимальная глубина оборудования - 390 мм; устройства большей глубины не поместятся
• Не имеет встроенной системы охлаждения - требуется дополнительная установка вентиляторов TLK при нагреве оборудования
• Не рекомендуется для установки рядом с источниками пара, конденсата или постоянной влажности (>70%)

Примеры использования

• Центральный шкаф в квартире - для маршрутизатора, ONT, Wi-Fi точки, PoE-коммутатора
• Административный этаж офиса - для распределения сети к рабочим местам
• Индивидуальная точка доступа в многоквартирном доме - для ONU и медиаконвертеров
• Технический шкаф в подвале дома - для домашнего сервера, NAS, DVR
• Кабельная точка в гостинице - для управления TV/Internet-системами

Практические советы

• Перед монтажом проверьте, чтобы стена была достаточно прочной - лучше использовать бетон или кирпич. Для гипсокартона потребуются специальные анкеры с увеличенной несущей способностью.
• При установке оборудования соблюдайте вертикальный интервал 1U = 44,45 мм - маркировка на направляющих поможет избежать ошибок.
• Если планируете использовать вентиляторы TLK - заранее подготовьте отверстие в крышке, так как заглушка снимается после сборки.
• Для кабельного ввода в заднюю стенку - выламывайте заглушку только тогда, когда готовы проложить кабели, чтобы не допустить попадания пыли внутрь.
• При необходимости переустановки шкафа - сохраните все детали и крепежи, они совместимы с другими изделиями серии Classic II.
• Не забудьте подключить заземление - даже если оборудование не требует его, сам шкаф должен быть заземлён для безопасности.
