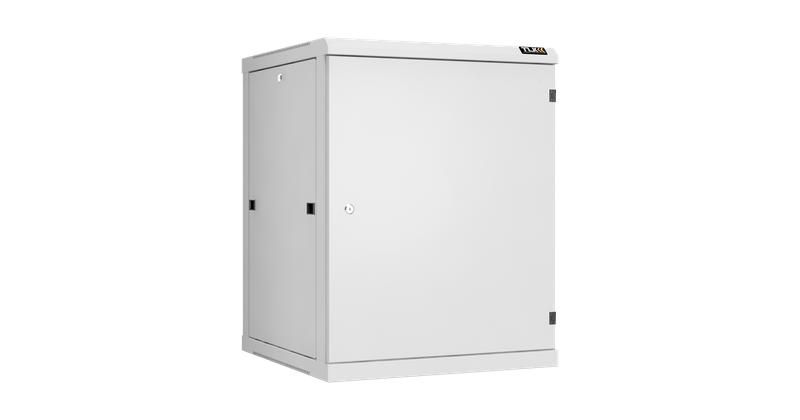

Шкаф настенный разборный 19дюйм 15U метал. дверь Ш600хВ770хГ600мм 2 пары монтажных направляющих сер. TLK TWC-156060-R-M-GY ЭКО47675

Шкаф настенный разборный 19 дюймов 15U металлическая дверь Ш600хВ770хГ600мм серый, 2 пары монтажных направляющих от TLK - это компактное, прочное решение для размещения телекоммуникационного оборудования в условиях ограниченного пространства. Артикул twc-156060-r-m-gy рассчитан на монтаж в офисах, жилых домах и технических комнатах, где использование напольных шкафов невозможно.

Назначение и область применения

Шкаф предназначен для установки активного и пассивного оборудования в соответствии с стандартом 19 дюймов: маршрутизаторы, коммутаторы, медиаконвертеры, распределительные коробки, UPS малой мощности и другие устройства. Подходит для создания локальных сетей (ЛВС), организаций связи в многоквартирных домах, небольших офисах, серверных уголках и точек доступа. Применяется там, где важна экономия площади и необходимость быстрого доступа к оборудованию.

Технические характеристики

• Высота: 15U (770 мм)
• Ширина: 600 мм
• Глубина внешняя: 600 мм, полезная глубина: 540 мм
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый
• Степень защиты: IP20 - защита от прикосновения к опасным частям и крупной пыли, но не от воды
• Тип вентиляции: пассивная - через перфорацию в крышке и основании
• Количество дверей: одна, металлическая
• Наличие боковых стенок: да, съемные
• Наличие крыши: да, металлическая, с перфорацией
• Количество монтажных направляющих: 2 пары (4 шт.), регулируемые по глубине
• Задняя стенка: с выламываемыми заглушками кабельных вводов 270×56 мм
• Крепление к стене: 4 отверстия под анкерные болты M8
• Угол открывания двери: более 180°
• Фиксация: точечные замки + защелки на боковых стенках
• Система стандарта: 482,6 мм (IEC 297-2 / ГОСТ 28601.2-90)

Совместимость и монтаж

Шкаф совместим с любым оборудованием, соответствующим стандарту 19 дюймов. Монтажные направляющие имеют цифровую маркировку U, что позволяет точно позиционировать оборудование. Боковые стенки и дверь легко снимаются - это упрощает установку устройств с большими габаритами или сложной проводкой. Кабельные вводы в нижней и верхней панелях (по одной заглушке каждая) и в задней стенке (выламываемая) позволяют вести кабели сверху, снизу или сзади. Для усиления вентиляции можно установить аксессуар TLK с двумя вентиляторами (не включён в базовую комплектацию). Также возможно подключение щеточных вводов для герметизации кабелей.

Шкаф поставляется в разобранном виде - две коробки. Сборка требует минимальных инструментов: отвертки и ключа на 10–13 мм для крепления к стене. Предустановленные элементы и четкая маркировка ускоряют процесс. После сборки все токопроводящие части соединены в единый контур заземления - важно проверить надежность заземления при подключении питания.

Безопасность и стандарты

Шкаф соответствует требованиям ГОСТ 14254-96 (МЭК 529-89) - степень защиты IP20. Это значит, он защищен от случайного контакта с внутренними деталями и от крупной пыли, но не предназначен для влажных сред, улицы или помещений с риском попадания жидкости. Корпус имеет антикоррозийное порошковое покрытие, устойчивое к механическим воздействиям. Все металлические части заземлены, что снижает риск возникновения потенциала при аварии. Соответствие стандарту IEC 297-2 гарантирует совместимость с промышленным оборудованием 19 дюймов.

Преимущества

• Разборная конструкция - легкий транспортировка и сборка даже в труднодоступных местах
• Съемные боковые стенки обеспечивают трёхсторонний доступ к оборудованию
• Регулируемые направляющие - точная настройка глубины под любое устройство
• Цифровая маркировка U - упрощает планирование размещения модулей
• Дверь с углом открытия >180° - удобна для работы с задними панелями
• Поддержка расширения: возможна установка на регулируемые опоры или преобразование в двухсекционную модель (через аксессуары TLK)
• Интегрированное заземление - безопасность при работе с электроникой

Ограничения применения

• Не предназначен для открытых площадок, улиц, сырых помещений - IP20 не защищает от влаги
• Пассивная вентиляция недостаточна для высокотеплоотдающего оборудования (например, нескольких серверов); требуется принудительная вентиляция (аксессуар TLK)
• Максимальная нагрузка не указана - рекомендуется не нагружать шкаф более чем 50–60 кг равномерно распределённой массой
• Не подходит для установки оборудования выше 15U - высота шкафа фиксирована
• Кабельные вводы в базовой комплектации заглушены - для подключения кабелей нужны дополнительные аксессуары (щеточные вводы TLK)

Примеры использования

• Объединение всех сетевых устройств в квартире: Wi-Fi роутер, ONT, PoE-коммутатор, NAS
• Точка доступа в многоквартирном доме - размещение OLT, SFP-модулей, распределителей
• Аппаратный пункт связи в офисе - коммутаторы, PBX, контроллеры доступа
• Система видеонаблюдения - записывающее устройство, NVR, PoE-инжекторы
• Автоматизация дома - контроллеры, интерфейсы, реле управления

Практические советы

• Перед монтажом проверьте несущую способность стены - используйте анкерные болты M8 и подходящие дюбели
• При использовании вентиляторов TLK убедитесь, что они установлены правильно - воздушный поток должен выходить из шкафа, а не затягиваться внутрь
• Щеточные вводы TLK лучше устанавливать сразу после сборки, до прокладки кабелей - так проще добиться плотного прилегания
• При необходимости увеличения глубины - используйте аксессуары TLK для перехода на напольную установку
• Не забудьте оставить свободное пространство вокруг шкафа - минимум 10 см сзади и по бокам для циркуляции воздуха
• При сборке следите за тем, чтобы направляющие были выставлены строго горизонтально - иначе оборудование будет перекашивать
• Артикул twc-156060-r-m-gy - это именно разборный вариант; не путайте с целыми шкафами аналогичных размеров
