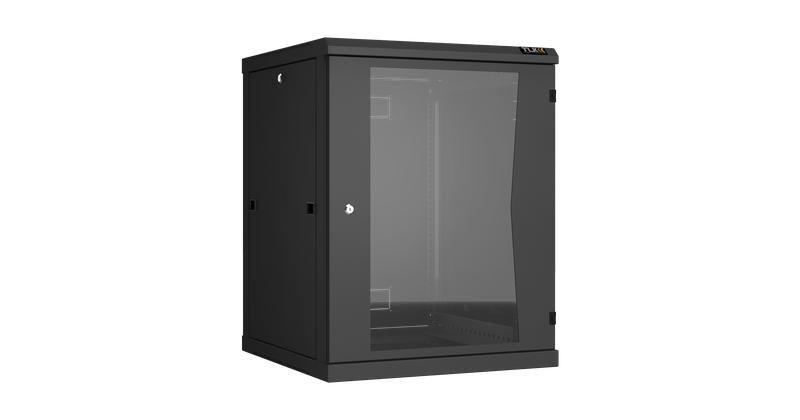

Настенный шкаф 19 дюймов, 15U, стекло, 600х600, разборный, BK - ЭКО47653 TLK TWC-156060-R-G-BK

Шкаф настенный разборный 19 дюймов 15U стеклянная дверь Ш600хВ770хГ600мм, 2 пары монтажных направляющих черный от TLK - это компактное, разборное решение для монтажа телекоммуникационного и сетевого оборудования в условиях ограниченного пространства. Артикул twc-156060-r-g-bk подходит для установки в офисах, жилых домах и технических комнатах, где использование напольных шкафов невозможно.

Назначение и область применения

Шкаф настенный разборный 19 дюймов 15U предназначен для размещения активного и пассивного оборудования в соответствии с стандартом 19" (IEC 297-2): маршрутизаторов, коммутаторов, модемов, распределительных коробок, UPS малой мощности и других устройств. Подходит для создания локальных сетей (ЛВС), организаций точек доступа Wi-Fi, центров управления домашними системами и небольших серверных комнат. Применяется там, где недоступны напольные шкафы - в квартирах, коридорах, на этажах зданий, в кабельных шахтах.

Технические характеристики

• Высота: 15U (770 мм)
• Ширина: 600 мм
• Глубина внешняя: 600 мм, полезная глубина: 540 мм
• Материал корпуса: сталь с порошковым покрытием, цвет - черный
• Передняя дверь: стеклянная, ударопрочная, тонированная в массе
• Боковые стенки: съемные, с защелками быстрого крепления
• Крыша: металлическая, с перфорацией и возможностью установки вентиляторов TLK
• Вентиляция: пассивная - через перфорацию основания и крыши
• Степень защиты: IP20 - защита от предметов больше 12 мм, не защищен от воды
• Количество направляющих: 2 пары 19"-стандартных, с регулировкой по глубине и цифровой маркировкой U
• Кабельные вводы: 3 точки - 1 внизу (заглушен), 1 сверху (заглушен), 1 в задней стенке (выламываемый), размер 270×56 мм
• Крепление к стене: 4 отверстия под анкерные болты M8
• Угол открывания двери: более 180°
• Система сборки: разборная, соответствует ГОСТ 28601.2-90 (19-дюймовый стандарт)

Совместимость и монтаж

Шкаф настенный разборный 19 дюймов 15U совместим с любым оборудованием, имеющим крепление по стандарту 19". Направляющие позволяют фиксировать устройства с шагом 44,45 мм (1U). Монтаж выполняется на вертикальную поверхность (бетон, кирпич, гипсокартон с усиленным каркасом) с помощью четырёх анкеров M8. Боковые стенки снимаются для удобства установки крупногабаритного оборудования. Дверь может быть навешена слева или справа - фиксируется точечными замками. После сборки все токопроводящие элементы соединены в единый контур заземления. Комплект поставки - в двух коробках, требует самостоятельной сборки.

Безопасность и стандарты

Шкаф соответствует требованиям ГОСТ 14254-96 (МЭК 529-89) - степень защиты IP20. Конструкция исключает случайный контакт с токоведущими частями. Все металлические элементы заземлены между собой, что обеспечивает безопасность при работе с оборудованием. Порошковое покрытие устойчиво к механическим воздействиям и коррозии. Соответствие стандарту 19" гарантирует совместимость с промышленным оборудованием.

Преимущества

• Разборная конструкция позволяет собирать шкаф даже в труднодоступных местах
• Стеклянная дверь даёт визуальный контроль состояния оборудования без открытия
• Съёмные боковые стенки обеспечивают трёхсторонний доступ для монтажа и сервиса
• Цифровая маркировка U на направляющих ускоряет разметку и установку устройств
• Заглушки кабельных вводов легко заменяются на щеточные вводы TLK (дополнительно)
• Возможность доработки: установка вентиляторов TLK, переход на напольное положение с опорами TLK, преобразование в двухсекционный шкаф

Ограничения применения

• Не подходит для установки в сырых, открытых или уличных зонах - IP20 не защищает от влаги
• Не рассчитан на оборудование с высокой тепловыделением (>500–700 Вт) без принудительной вентиляции
• Пассивная вентиляция эффективна только при равномерном расположении нагрузки; при плотной укладке оборудования требуется установка вентиляторов TLK
• Максимальная нагрузка на направляющие - до 50 кг; превышение может вызвать деформацию
• Не рекомендовано использовать в средах с высоким уровнем пыли без дополнительной герметизации вводов

Примеры использования

• Организация домашнего сервера с NAS, маршрутизатором и PoE-коммутатором
• Размещение оборудования для системы “умный дом” - контроллеры, интерфейсы, модули связи
• Монтаж терминалов доступа и концентраторов в многоквартирном доме
• Использование в офисах для хранения коммутационных плат и медных/оптоволоконных распределителей
• Технический шкаф в подвале или на лестничной клетке для сети провайдера

Практические советы

• Перед монтажом проверьте несущую способность стены - используйте анкерные болты M8 и подходящие дюбели
• При использовании вентиляторов TLK убедитесь, что они установлены в крышке, а не в нижнем отверстии - чтобы не нарушить воздушный поток
• Щеточные вводы TLK лучше устанавливать сразу после сборки, пока шкаф ещё свободно доступен
• При планировании размещения оборудования - учтите, что полезная глубина составляет 540 мм; устройства с глубиной >520 мм могут мешать закрыванию двери
• Для удобства обслуживания - оставьте минимум 10 см свободного пространства вокруг шкафа
• Артикул twc-156060-r-g-bk - это именно модель с **стеклянной** дверью; если нужна металлическая - выбирайте другую вариацию серии Classic II
