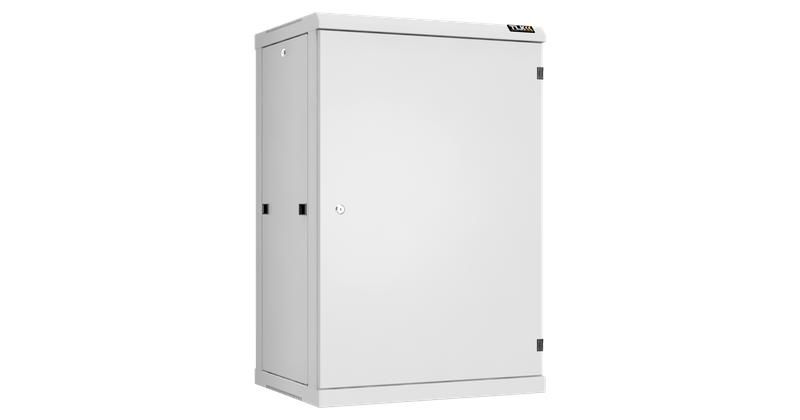

Настенный шкаф 19 дюймов, 18U, металл, 600х450, разборный, GY - ЭКО47697 TLK TWC-186045-R-M-GY

Шкаф настенный разборный 19 дюймов 18U металлическая дверь Ш600хВ904хГ450мм, 2 пары монтажных направляющих, серый - это компактное, сборно-разборное устройство от TLK для размещения телекоммуникационного оборудования в условиях ограниченного пространства. Артикул twc-186045-r-m-gy рассчитан на установку в офисах, жилых домах и технических помещениях, где невозможно использовать напольные шкафы.

Назначение и область применения

Шкаф предназначен для размещения активного и пассивного оборудования в стандарте 19 дюймов: коммутаторы, маршрутизаторы, медиаконвертеры, распределительные рамки, UPS малой мощности и другие устройства высотой до 18U.

Подходит для создания локальных сетей (ЛВС), организаций связи в многоквартирных домах, небольших офисах, серверных уголках, пунктов доступа провайдеров. Особенно эффективен там, где важна экономия площади - например, в коридорах, подъездах, кладовых или на этажах зданий.

Технические характеристики

• Высота: 904 мм (18U)
• Ширина: 600 мм
• Глубина внешняя: 450 мм; полезная глубина: 390 мм - позволяет разместить оборудование с глубиной до 390 мм
• Материал корпуса: сталь с порошковым покрытием - устойчиво к царапинам и коррозии
• Цвет: серый
• Степень защиты IP20 - защита от контакта с частями выше 12 мм и от капель воды сверху, но не герметичен
• Тип вентиляции: пассивная - через перфорацию в крышке и основании
• Количество дверей: одна, металлическая, с углом открывания более 180°
• Боковые стенки: съемные, с защелками быстрого крепления
• Задняя стенка: с одним выламываемым кабельным вводом 270×56 мм
• Кабельные вводы: один внизу (заглушен), один вверху (заглушен), один в задней стенке (готов к использованию)
• Крепление к стене: 4 отверстия под анкерные болты M8
• Конструкция: разборная, собрана по стандарту ГОСТ 28601.2-90 / IEC 297-2

Совместимость и монтаж

Шкаф совместим со всеми устройствами 19” стандартной высоты (1U = 44,45 мм). На внутренних направляющих установлены две пары регулируемых монтажных профилей - их положение можно менять по глубине для адаптации под оборудование различной длины.

Установка:

• Шкаф поставляется в разобранном виде - две коробки: рама + дверь/боковины
• Сборка выполняется без специнструментов: все крепления предустановлены
• Дверь можно навесить слева или справа - механизм петель универсальный
• Фиксация двери и боковин - точечные замки + защелки на боковинах
• Крепление к стене - используйте анкерные болты M8, рекомендованная нагрузка на стену - до 80 кг
• Перед монтажом проверьте прочность стены - подходят бетон, кирпич, деревянные каркасы с усиленными стойками

Безопасность и стандарты

Шкаф соответствует требованиям ГОСТ 14254-96 (эквивалент МЭК 529-89) по степени защиты IP20 - предотвращает случайный контакт с токоведущими элементами и попадание крупных предметов, но не защищен от влаги или пыли в объеме.

Все металлические части шкафа электрически связаны между собой - формируется единый контур заземления. Подключение заземляющего провода необходимо выполнять через клемму на задней стенке (при наличии такого вывода в вашем оборудовании).

Преимущества

• Разборная конструкция - легко транспортировать, собирать в труднодоступных местах
• Съемные боковины - обеспечивают трёхсторонний доступ к оборудованию для монтажа и сервиса
• Регулируемые направляющие - позволяют точно позиционировать оборудование по глубине
• Цифровая маркировка U-позиций - ускоряет установку и документирование
• Порошковое покрытие - долговечное, не требует дополнительного ухода
• Готовые места под кабельные вводы - снижают время подготовки к запуску

Ограничения применения

• Не подходит для установки в сырых, улицах, чердаках или других открытых зонах - IP20 не обеспечивает защиту от влаги
• Пассивная вентиляция - неэффективна при тепловыделении более 300–400 Вт; при большей нагрузке требуется принудительная вентиляция (аксессуар TLK)
• Максимальная глубина оборудования - 390 мм; устройства глубже 400 мм не поместятся
• Нет возможности установки системы охлаждения или кондиционирования - только вентиляторы TLK в верхнем отверстии
• Не предназначен для размещения силового оборудования (АВР, преобразователи, большие ИБП)

Примеры использования

• Интеграция GPON-оборудования в подъезд многоквартирного дома
• Размещение Wi-Fi точек доступа и коммутаторов в офисном коридоре
• Создание мини-серверной комнаты в квартире для хостинга камер наблюдения
• Установка модемов и терминалов связи в дачном доме
• Кабельная точка для провайдера в подвале здания

Практические советы

• Перед сборкой проверьте наличие всех деталей - в комплекте должны быть: рама, дверь, 2 боковины, 2 пары направляющих, крепеж, заглушки
• При монтаже на стену используйте уровень - даже небольшой перекос затруднит установку оборудования
• Если планируете использовать вентиляторы TLK - заранее выберите модель и заказывайте её вместе с шкафом
• Для кабельного ввода в заднюю стенку - выламывайте заглушку осторожно, чтобы не повредить кромку
• Если нужна мобильность - используйте регулируемые опоры TLK (дополнительно); шкаф не рассчитан на перемещение без них
• При работе с оборудованием, требующим заземления - обязательно подключите заземляющий провод к клемме на задней стенке
• Не забудьте оставить свободное пространство вокруг шкафа - минимум 10 см сзади и по бокам для теплоотвода
