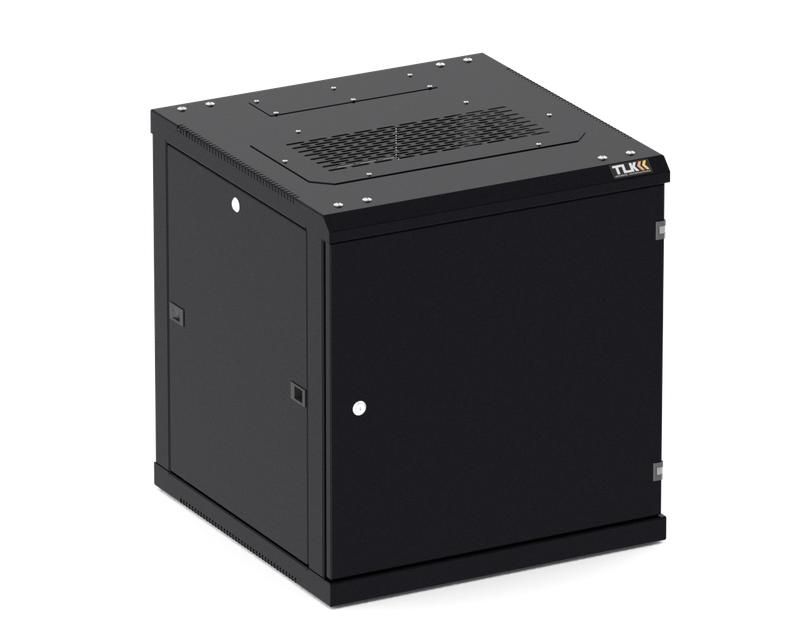

Шкаф настенный разборный 19дюйм 18U метал. дверь Ш600хВ904хГ600мм 2 пары монтажных направляющих черн. TLK TWC-186060-R-M-BK ЭКО47676

Шкаф настенный разборный 19 дюймов 18U металлическая дверь Ш600хВ904хГ600мм от TLK - это компактное, прочное решение для размещения телекоммуникационного оборудования в условиях ограниченного пространства. Артикул twc-186060-r-m-bk рассчитан на установку в офисах, жилых домах и технических помещениях, где невозможно использовать напольные шкафы.

Назначение и область применения

Шкаф настенный разборный 19 дюймов 18U предназначен для монтажа активного и пассивного оборудования в соответствии со стандартом 19 дюймов (IEC 297-2). Подходит для коммутационных панелей, маршрутизаторов, коммутаторов, медиапреобразователей, распределителей сигналов и других устройств высотой до 18U.

Идеально используется там, где важна экономия места: в квартирах, малых офисах, на этажах зданий, в технических шкафах подъездов, в системах ЛВС с небольшим числом клиентских точек. Применяется в сфере связи, автоматизации, безопасности и домашних сетях.

Технические характеристики

• Высота: 904 мм (18U)
• Ширина: 600 мм
• Глубина внешняя: 600 мм; полезная глубина: 540 мм
• Материал корпуса: сталь с порошковым покрытием черного цвета
• Степень защиты: IP20 - защита от контакта с частями выше 12 мм и от крупных предметов, но не от воды и пыли
• Тип вентиляции: пассивная - через перфорацию в крышке и основании
• Количество дверей: одна, цельнометаллическая
• Фиксация двери и боковых стенок: точечные замки + защелки быстрого доступа
• Угол открывания двери: более 180°
• Задняя стенка: с выламываемыми заглушками кабельных вводов 270×56 мм
• Кабельные вводы: 1 внизу (заглушен), 1 сверху (заглушен), 1 в задней стенке (выламываемый)
• Крепление к стене: 4 отверстия под анкерные болты M8
• Направляющие: 2 пары 19"-стандартных, регулируемые по глубине, с цифровой маркировкой U
• Крыша: металлическая, с отверстием 440×215 мм для установки вентиляторов (аксессуар TLK)

Совместимость и монтаж

Шкаф совместим со всеми устройствами, соответствующими стандарту 19 дюймов (IEC 297-2 / ГОСТ 28601.2-90). Оборудование крепится на регулируемые направляющие - они позволяют точно выставить глубину установки под конкретную модель устройства.

Монтаж выполняется на вертикальную поверхность (бетон, кирпич, гипсокартон на усиленной основе). Для надежного крепления используйте анкерные болты M8. Отступите минимум 10 см от потолка и пола для обеспечения воздушного зазора вентиляции.

Шкаф поставляется в разобранном виде в двух коробках. Сборка занимает 30–45 минут при наличии стандартного набора инструментов (отвертки, ключи). Боковые стенки и дверь легко снимаются для удобства доступа во время монтажа.

Безопасность и стандарты

Шкаф соответствует:

• ГОСТ 28601.2-90 - система несущих конструкций 482,6 мм (19-дюймовый стандарт)
• ГОСТ 14254-96 (МЭК 529-89) - степень защиты IP20
• Обеспечен единый контур заземления всех токопроводящих элементов корпуса

Порошковое покрытие устойчиво к механическим воздействиям и коррозии, но не предназначено для эксплуатации на открытом воздухе или в агрессивных средах.

Преимущества

• Разборная конструкция позволяет доставлять шкаф даже в труднодоступные места (например, лифт или лестницу)
• Дверь открывается на 180+ градусов - обеспечивает свободный доступ ко всем внутренним модулям
• Съемные боковые стенки дают трёхсторонний доступ для монтажа и обслуживания
• Цифровая маркировка U на направляющих ускоряет планирование расположения оборудования
• Поддержка модернизации: возможно добавить вентиляторы TLK или щеточные вводы
• Заземление всей конструкции снижает риск помех и повреждения чувствительной электроники

Ограничения применения

• Не предназначен для установки вне помещений - IP20 не защищает от влаги и пыли
• Не рекомендован для размещения мощных серверов с тепловыделением >500 Вт/U - пассивная вентиляция недостаточна
• Полезная глубина 540 мм исключает установку глубоких устройств (например, некоторых NAS или больших UPS)
• Отсутствие стеклянной двери в базовой комплектации - если нужен визуальный контроль, требуется заказывать отдельно
• Не подходит для установки в помещениях с постоянным уровнем влажности выше 80%

Примеры использования

• Телефония и VoIP-системы в офисе: SIP-шлюзы, PBX, IP-телефоны
• Локальная сеть дома или малого бизнеса: Wi-Fi точки, коммутаторы, медийные преобразователи
• Видеонаблюдение: NVR, PoE-коммутаторы, контроллеры камер
• Автоматизация зданий: контроллеры освещения, терморегуляторы, интерфейсы управления
• Технический шкаф в подъезде: оборудование для IPTV, интернет-провайдера, сигнализации

Практические советы

• Перед сборкой проверьте наличие всех деталей - в комплекте должны быть 2 коробки с крепежом, направляющими, дверью и боковыми панелями
• При использовании вентиляторов TLK убедитесь, что их мощность не превышает допустимую нагрузку на крышу шкафа
• Щеточные вводы TLK устанавливайте только после прокладки кабелей - иначе придется снова разбирать шкаф
• Для кабелей большего диаметра используйте выламываемые заглушки в задней стенке - они легко удаляются пассатижами
• Если шкаф будет установлен на полу - приобретите регулируемые опоры TLK, чтобы повысить уровень защиты от влаги
• При монтаже на гипсокартон обязательно используйте специальные анкеры для легких перегородок - обычные болты не выдержат вес
• Не забудьте оставить 5–10 см свободного пространства вокруг шкафа для циркуляции воздуха
