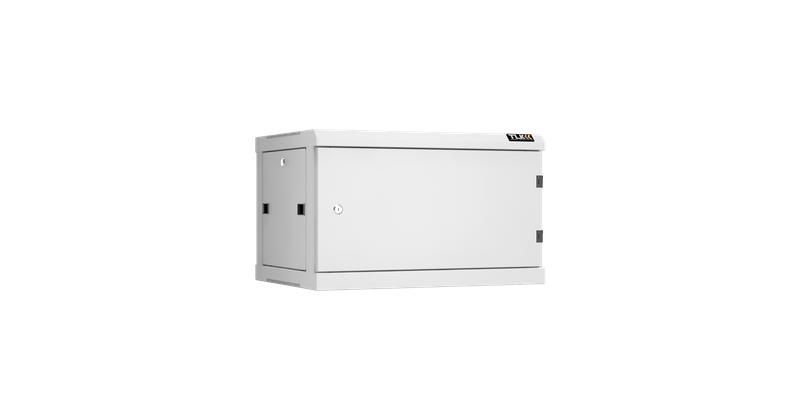

Настенный шкаф 19 дюймов, 6U, металл, 600х450, разборный, GY - ЭКО47681 TLK TWC-066045-R-M-GY

Шкаф настенный разборный 19 дюймов 6U металлическая дверь Ш600хВ370хГ450мм, 2 пары монтажных направляющих, серый - это компактное, разборное устройство от TLK для монтажа телекоммуникационного оборудования в условиях ограниченного пространства. Артикул twc-066045-r-m-gy рассчитан на установку в офисах, жилых домах и технических комнатах, где использование напольных шкафов невозможно.

Назначение и область применения

Шкаф настенный разборный 19 дюймов 6U предназначен для размещения активного и пассивного оборудования в соответствии с стандартом 19 дюймов: маршрутизаторов, коммутаторов, модемов, распределительных коробок, UPS малой мощности и других устройств. Подходит для создания локальных сетей (ЛВС), организаций телефонии, CCTV-систем и слаботочных решений. Применяется там, где недоступно напольное оборудование - в квартирах, небольших офисах, этажных щитовых, на лестничных клетках и в технических нишах.

Технические характеристики

• Габариты: 600×370×450 мм (Ш×В×Г)
• Полезная глубина: 390 мм - позволяет устанавливать устройства с максимальной глубиной до 390 мм
• Высота: 6U (105 мм на единицу U)
• Материал корпуса: сталь с порошковым покрытием - устойчиво к царапинам и коррозии
• Цвет: серый
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Тип вентиляции: пассивная - через перфорацию в крышке и основании
• Количество дверей: одна, металлическая, с углом открывания более 180°
• Боковые стенки: съёмные, с защелками быстрого крепления
• Задняя стенка: с одним выламываемым кабельным вводом 270×56 мм
• Кабельные вводы: один в основании (заглушен), один в крыше (заглушен), один в задней стенке (готов к использованию)
• Крепление к стене: 4 отверстия под анкерные болты M8
• Система стандарта: 482,6 мм (IEC 297-2 / GOST 28601.2-90)

Совместимость и монтаж

Шкаф настенный разборный 19 дюймов 6U оснащен двумя парами регулируемых монтажных направляющих 19". Они позволяют точно фиксировать оборудование по глубине и совпадают с любыми стандартными 19"-устройствами. Перфорация по высоте имеет цифровую маркировку U - упрощает планирование расположения устройств.

Установка выполняется в три этапа:

1. Сборка рамы: соедините вертикальные стойки с верхним и нижним профилем.
2. Фиксация боковых стенок и крыши: используйте точечные замки и защелки.
3. Крепление к стене: просверлите отверстия под M8 анкеры, проверьте уровень и надежность крепления.

Дверь может быть навешена как справа, так и слева - для удобства обслуживания. Боковые стенки снимаются без инструментов - обеспечивают трёхсторонний доступ к оборудованию.

Безопасность и стандарты

Все токопроводящие элементы шкафа соединены в единый контур заземления - требование безопасности для электрооборудования. Соответствует ГОСТ 14254-96 (МЭК 529-89) - степень защиты IP20. Это значит, что шкаф не защищён от попадания воды, пыли или влаги - не применяйте в сырых, уличных или производственных средах с повышенной запылённостью.

Преимущества

• Разборная конструкция - легко транспортируется и собирается на месте
• Съёмные боковые стенки - ускоряют монтаж и сервисное обслуживание
• Регулируемые направляющие - адаптируются под оборудование любой глубины
• Перфорированные крыша и основание - обеспечивают естественную вентиляцию
• Порошковое покрытие - долговечное, устойчивое к механическим воздействиям
• Поддержка аксессуаров TLK - можно добавить вентиляторы, щеточные вводы или перевести в напольную модель

Ограничения применения

• Не подходит для внешних установок - IP20 не защищает от влаги и пыли
• Не рекомендован для помещений с высокой влажностью (бассейны, подвалы без вентиляции)
• Максимальная нагрузка не указана - не перегружайте шкаф тяжёлым оборудованием (например, серверами >15 кг на U)
• Пассивная вентиляция - не подходит для оборудования с высоким тепловыделением (более 300–400 Вт/U); при необходимости требуется установка вентиляторов TLK
• Нет возможности установки замка - не используется для хранения чувствительного оборудования без дополнительной защиты

Примеры использования

• Организация ЛВС в многоквартирном доме - размещение GPON-терминалов, Wi-Fi точек доступа, PoE-коммутаторов
• Аппаратный пункт связи в офисе - коммутационные панели, медные и оптоволоконные распределители
• Интернет-узел в частном доме - маршрутизатор, NAS, контроллер умного дома
• Видеонаблюдение - NVR, камеры PoE, видеоинтерком
• Слаботочные щиты - автоматика, сигнализация, системы контроля доступа

Практические советы

• Проверьте глубину вашего оборудования - она должна быть ≤390 мм; если больше - выбирайте шкаф большей глубины
• При монтаже на стену используйте анкера подходящего типа для материала стены (бетон, кирпич, гипсокартон с усилителем)
• Для увеличения вентиляции установите аксессуар TLK с вентиляторами - он встраивается в отверстие 440×215 мм в крыше
• Щеточные вводы TLK рекомендуется использовать для герметизации кабельных входов - особенно при наличии проводов с низкой степенью защиты
• При сборке соблюдайте порядок: сначала рама, потом дверь, затем боковины - так легче добиться точной геометрии
• Если нужна мобильность - используйте регулируемые опоры TLK, чтобы перевести шкаф в напольный формат
• Не забудьте прозвонить контур заземления после окончательной сборки - это обязательное условие безопасной эксплуатации
