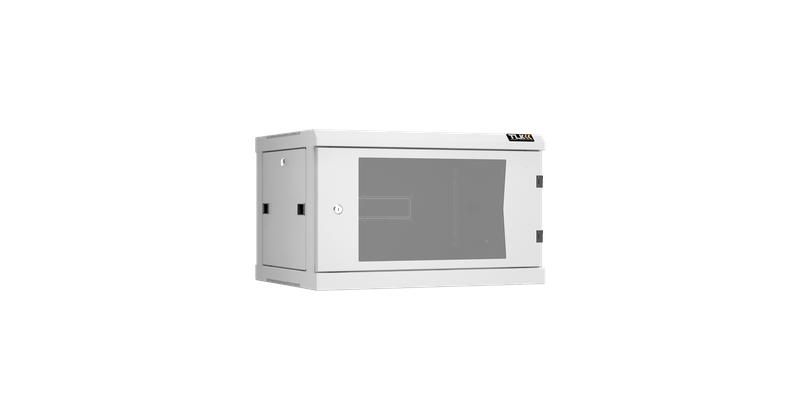

Настенный шкаф 19 дюймов, 6U, стекло, 600х450, разборный, GY - ЭКО47679 TLK TWC-066045-R-G-GY

Шкаф настенный разборный 19 дюйм 6U стеклянная дверь Ш600хВ370хГ450мм серый, 2 пары монтажных направляющих от бренда TLK - это компактное, разборное решение для монтажа телекоммуникационного оборудования в условиях ограниченного пространства. Артикул twc-066045-r-g-gy рассчитан на установку в офисах, жилых домах и технических комнатах, где использование напольных шкафов невозможно.

Назначение и область применения

Шкаф предназначен для размещения активного и пассивного оборудования в соответствии с стандартом 19 дюймов: маршрутизаторы, коммутаторы, медиаконвертеры, распределительные рамки и другие устройства высотой до 6U. Подходит для создания локальных сетей (ЛВС), организаций связи в многоквартирных домах, малых офисах, серверных уголках и точках доступа. Применяется там, где важна экономия места и необходимость быстрого доступа к оборудованию.

Технические характеристики

• Габариты: 600×370×450 мм (Ш×В×Г)
• Полезная глубина: 390 мм - позволяет разместить оборудование с глубиной до этого значения
• Высота: 6U (105 мм на единицу U)
• Материал корпуса: сталь с порошковым покрытием - устойчиво к царапинам и коррозии
• Цвет: серый
• Передняя дверь: стеклянная, тонированная в массе, ударопрочная
• Боковые стенки: съёмные, обеспечивают трёхсторонний доступ
• Крыша: металлическая, с перфорацией для пассивной вентиляции
• Степень защиты IP20 - защита от контакта с пальцами и крупными предметами, но не от воды и пыли
• Тип вентиляции: пассивная - через перфорацию в крышке и основании
• Количество направляющих: 2 пары (4 шт.) 19" с цифровой маркировкой U
• Задняя стенка: с одним выламываемым кабельным вводом 270×56 мм
• Кабельные вводы: 1 в основании (заглушен), 1 в крыше (заглушен), 1 в задней стенке (выламываемый)
• Крепление к стене: 4 отверстия под анкерные болты M8
• Угол открывания двери: более 180°
• Фиксация: точечные замки для двери и защелки для боковых стенок
• Система конструкций: соответствует ГОСТ 28601.2-90 / IEC 297-2

Совместимость и монтаж

Шкаф совместим со всеми устройствами стандарта 19 дюймов, имеющими глубину ≤390 мм. Направляющие регулируются по глубине - позволяют точно выставить оборудование под нужную длину кабелей. Боковые стенки легко снимаются без инструментов - удобно при монтаже широких устройств или при необходимости доступа сбоку. Дверь можно навесить слева или справа - выбирается при сборке. Для крепления к стене используйте анкерные болты M8; рекомендуется использовать дюбели подходящего типа для материала стены (бетон, кирпич, гипсокартон с усиленным профилем).

Безопасность и стандарты

Шкаф соответствует требованиям ГОСТ 14254-96 (эквивалент МЭК 529-89) по степени защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от влаги и пыли. Все металлические элементы соединены в единый контур заземления - обязательное условие для безопасной работы в сетях с питанием 220 В. Порошковое покрытие снижает риск возникновения электрохимической коррозии. Не предназначен для установки во влажных средах, на улице или в помещениях с повышенной запылённостью.

Преимущества

• Разборная конструкция - позволяет собирать шкаф даже в труднодоступных местах
• Стеклянная дверь - даёт визуальный контроль состояния оборудования без открытия
• Трёхсторонний доступ благодаря съёмным боковым стенкам - ускоряет установку и обслуживание
• Цифровая маркировка U на направляющих - исключает ошибки при размещении оборудования
• Поддержка модификаций - возможно переоборудование в напольный вариант с опорами TLK или удвоение емкости с помощью пристенной секции
• Готовые кабельные вводы - можно легко доработать под щеточные вводы TLK при необходимости

Ограничения применения

• Не допускается установка в помещениях с высокой влажностью, на улице или в сырых подвалах - степень защиты IP20 не предусматривает защиту от жидкостей
• Не подходит для оборудования мощностью выше 1–1,5 кВт без принудительной вентиляции - пассивная система не обеспечит достаточное охлаждение
• Максимальная глубина оборудования - 390 мм; устройства большей глубины не поместятся
• Не имеет встроенной системы терморегуляции - требуется внешнее решение при нагреве оборудования
• При использовании вентиляторов TLK необходимо учитывать дополнительную нагрузку на крышу - вес и вибрация должны быть учтены при монтаже

Примеры использования

• Монтаж GPON-терминалов и OLT-устройств в подъездных щитовых
• Размещение Wi-Fi точек доступа и коммутаторов в офисных зонах
• Обустройство точки входа сети в квартире или коттедже
• Использование как распределительный шкаф для CCTV-систем с камерами и NVR
• Временная установка тестового оборудования в лабораториях

Практические советы

• Перед сборкой проверьте, что все детали есть - в комплекте две коробки: одна с рамой и дверью, другая с направляющими и крепежом
• При монтаже на стену используйте уровень - отклонение даже на 2° затруднит установку оборудования
• Если планируете использовать вентиляторы TLK - заранее выберите модель и подготовьте место под провода питания
• Щеточные вводы TLK лучше устанавливать сразу после сборки, пока кабели ещё не проложены
• Для оборудования с высоким тепловыделением (например, серверы) обязательно добавьте принудительную вентиляцию - пассивная недостаточна
• При использовании в жилых помещениях убедитесь, что дверь не будет мешать проходу - угол открывания >180° требует свободного пространства перед шкафом
