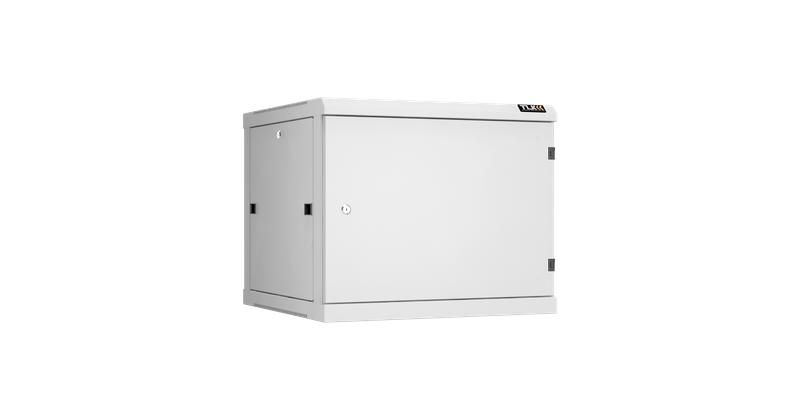

Настенный шкаф 19 дюймов, 9U, металл, 600х600, разборный, GY - ЭКО47673 TLK TWC-096060-R-M-GY

Шкаф настенный разборный 19 дюймов 9U металлическая дверь Ш600хВ503хГ600мм серый, 2 пары монтажных направляющих от TLK - это компактное, прочное решение для размещения телекоммуникационного оборудования в условиях ограниченного пространства. Артикул twc-096060-r-m-gy подходит для монтажа в офисах, жилых домах и технических комнатах, где использование напольных шкафов невозможно.

Назначение и область применения

Шкаф предназначен для установки активного и пассивного оборудования в соответствии с стандартом 19 дюймов: маршрутизаторы, коммутаторы, медиаконвертеры, распределительные коробки, UPS малой мощности и другие устройства высотой до 9U.

Идеально подходит для:

• организации локальных сетей (ЛВС) в небольших офисах;
• монтажа оборудования в квартирах, многоквартирных домах, мини-АТС;
• технических помещений с ограниченным свободным пространством;
• временного или постоянного размещения сетевых устройств без необходимости в крупногабаритных шкафах.

Технические характеристики

• Габариты: 600×503×600 мм (Ш×В×Г); полезная глубина - 540 мм.
• Высота: 9U (стандарт 19 дюймов, соответствует ГОСТ 28601.2-90 / IEC 297-2).
• Материал корпуса: сталь с порошковым покрытием - устойчиво к царапинам, коррозии и механическим воздействиям.
• Цвет: серый (матовый).
• Защита IP20: защита от контакта с частями тела (палец) и твердыми предметами >12 мм; не защищен от воды и пыли.
• Вентиляция: пассивная - через перфорацию в верхней крышке и нижнем основании.
• Конструкция: разборная, собранная из элементов системы 482,6 мм.
• Дверь: одна, металлическая, открывается на угол более 180°, может быть смонтирована слева или справа.
• Боковые стенки: съемные, с защелками быстрого крепления.
• Задняя стенка: с одним выламываемым кабельным вводом 270×56 мм; возможно сверление дополнительных отверстий.
• Кабельные вводы: один внизу, один вверху (заглушены), один в задней стенке (готов к использованию).
• Крепление к стене: четыре отверстия под анкерные болты M8.
• Монтажные направляющие: две пары, регулируемые по глубине, с цифровой маркировкой U.
• Крыша: металлическая, с отверстием 440×215 мм для установки вентиляторов (аксессуар TLK).

Совместимость и монтаж

Шкаф совместим с любым оборудованием, соответствующим стандарту 19 дюймов. Монтажные направляющие позволяют фиксировать устройства с шагом 44,45 мм (1U = 44,45 мм).

Установка:

• Шкаф поставляется в разобранном виде - две коробки с деталями.
• Сборка требует минимального инструментария: отвертка, уровень, дрель, анкерные болты M8.
• Перед монтажом проверьте несущую способность стены - рекомендовано крепление к бетону или кирпичу.
• Снимите боковые стенки для удобства установки крупных устройств - они легко фиксируются защелками после монтажа.
• Регулировка направляющих: перемещайте их вдоль профиля, используя маркировку U для точного позиционирования.
• При необходимости - можно установить вентиляторы TLK (не входят в базовую комплектацию) в отверстие крыши.

Безопасность и стандарты

• Соответствие: ГОСТ 28601.2-90 (19-дюймовая система), ГОСТ 14254-96 (IP20), МЭК 529-89.
• Все токопроводящие элементы шкафа соединены в единый контур заземления - требуется подключение к PE-шине объекта.
• Порошковое покрытие исключает риск возникновения острых кромок и снижает электростатические заряды.
• Не предназначен для установки во взрывоопасных средах, на улице или в помещениях с повышенной влажностью.

Преимущества

• Разборная конструкция - позволяет доставлять шкаф в труднодоступные места (например, в лифт или по лестнице).
• Съемные боковые стенки обеспечивают трёхсторонний доступ к оборудованию - упрощают обслуживание и кабельную организацию.
• Цифровая маркировка U на направляющих - экономит время при установке и планировании размещения устройств.
• Фиксация двери и стенок точечными замками - надежная, без лишних механизмов, что снижает риск поломки.
• Поддержка модификаций: возможна установка на регулируемые опоры TLK или преобразование в двухсекционный шкаф с помощью пристенной секции.

Ограничения применения

• Степень защиты IP20 - нельзя использовать в сырых, пыльных или открытых помещениях (ул., подъезды, чердаки).
• Пассивная вентиляция - не подходит для оборудования с тепловыделением выше 300–400 Вт без внешнего охлаждения.
• Нет встроенных кабельных вводов - все отверстия заглушены, требуют самостоятельной доработки (выламывание, установка щеточных вводов TLK).
• Максимальная нагрузка на направляющие - не указана производителем; рекомендуется не нагружать более 50 кг равномерно распределённой массы.
• Не рассчитан на установку тяжелого серверного оборудования (например, полноформатных серверов с несколькими HDD/SSD).

Примеры использования

• Оборудование для VoIP-телефонии в офисе: SIP-шлюзы, PBX, PoE-коммутаторы.
• Сеть Wi-Fi в многоэтажном доме: точки доступа, контроллеры, POE-инжекторы.
• Видеонаблюдение: NVR, видеорегистраторы, медиконвертеры для IP-камер.
• Автоматизация дома: контроллеры умного дома, реле, интерфейсы управления.
• Технический шкаф в квартире: размещение роутера, модема, оптического терминала ONT.

Практические советы

• Перед сборкой - проверьте наличие всех деталей: дверь, боковые стенки, направляющие, крепеж, заглушки.
• При установке оборудования - начинайте снизу, чтобы не затруднять доступ к нижним устройствам.
• Для лучшей вентиляции - оставляйте зазор 5–10 см вокруг шкафа, особенно сзади и сверху.
• Если оборудование сильно греется - установите вентиляторы TLK в крышу (совместимы с отверстием 440×215 мм).
• Для кабельного входа - используйте щеточные вводы TLK (продается отдельно), чтобы сохранить степень защиты и избежать запыления.
• При креплении к стене - используйте анкеры подходящего типа (бетон, кирпич, гипсокартон с усиленной рамой).
• Не забудьте подключить шкаф к системе заземления - это обязательное условие безопасности.
