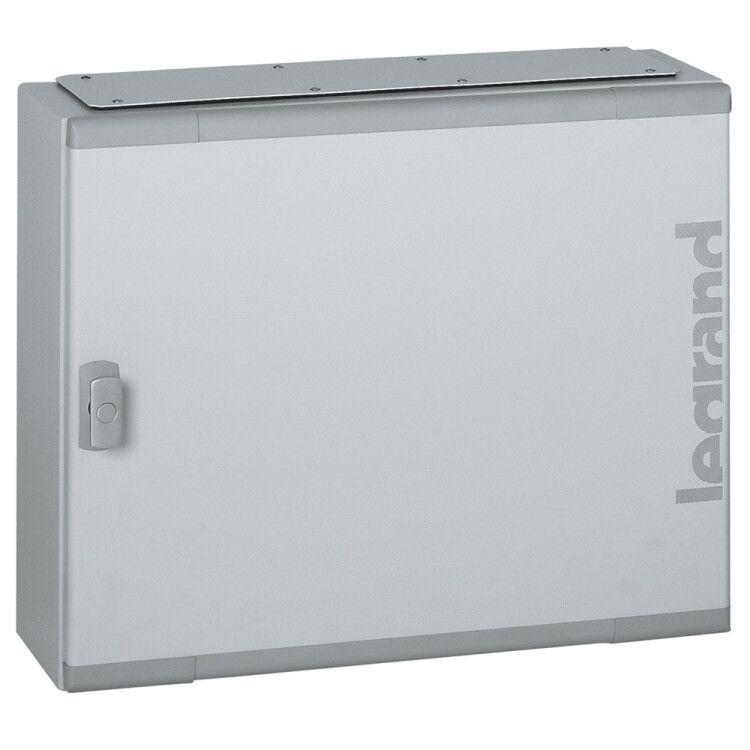

Шкаф распределительный XL3 400 - IP 55 IK 08 металлический моноблок высота 515 мм | 020182 Legrand

Шкаф распределительный XL3 400 IP55 IK08 металлический моноблок высота 515мм от Legrand предназначен для компактного размещения коммутационного оборудования до 400 А в условиях повышенной запыленности и влажности. Этот шкаф обеспечивает надежную защиту и гибкую сборку - идеален для объектов общественного назначения.

Назначение и область применения

Шкаф распределительный XL3 400 IP55 IK08 используется для распределения электроэнергии и установки автоматических выключателей, контакторов, УЗО и другой аппаратуры до 400 А. Подходит для монтажа в помещениях с высокой степенью загрязнения - производственные цеха, насосные станции, торговые центры, школы, больницы. Благодаря защите IP55 и ударопрочности IK08, шкаф XL3 400 устойчив к пыли, брызгам воды и механическим воздействиям.

Технические характеристики

• Тип: Шкаф распределительный металлический моноблок
• Высота: 515 мм
• Номинальное напряжение: до 1000 В
• Номинальный ток: 400 А
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Ударопрочность: IK08 - выдерживает удар энергией 5 Дж (эквивалент 1,25 кг на высоте 40 см)
• Материал корпуса: Сталь с порошковым покрытием - устойчива к коррозии и механическим повреждениям
• Цвет: Серый
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и относительной влажности до 95%
• Количество дверей: Одна
• Способ монтажа: Напольный или настенный
• Соответствие стандартам: МЭК EN 60529
• Подходит для метрического монтажа: Да - совместим с европейскими DIN-рейками и фиксирующими элементами

Совместимость и монтаж

Шкаф XL3 400 легко соединяется с другими аналогичными моделями без дополнительных аксессуаров. Для объединения используются четыре болта и гайки - процесс быстрый и не требует сварки. Возможна горизонтальная и вертикальная связка нескольких шкафов, что позволяет формировать длинные линии или многоуровневые системы. Кабельные секции могут быть установлены внутри шкафа или подключены снаружи - удобно при необходимости прокладки большого количества кабелей. Монтаж возможен как на полу, так и на стене - предусмотрены крепежные отверстия и возможность регулировки положения.

Безопасность и стандарты

Шкаф распределительный XL3 400 соответствует международному стандарту МЭК EN 60529, который определяет уровни защиты IP и IK. Защита IP55 гарантирует безопасную работу даже при наличии водяных брызг и пылевых нагрузок. Ударопрочность IK08 снижает риск повреждений при случайных столкновениях - например, при перемещении тележек или обслуживании оборудования. Корпус выполнен из стали с порошковым покрытием - исключает контакт с токоведущими частями при нормальной эксплуатации.

Преимущества

• Готовая моноблочная конструкция - не требуется сборка корпуса на месте
• Простое соединение нескольких шкафов без дополнительных деталей
• Порошковое покрытие увеличивает срок службы и устойчивость к химическим средам
• Поддержка метрического монтажа - совместимость с популярным оборудованием Европы
• Удобство доступа к аппаратуре благодаря одной широкой двери

Ограничения применения

• Не предназначен для установки во взрывоопасных зонах - отсутствует защита Ex
• Не рекомендован для постоянного погружения в воду - IP55 не обеспечивает герметичность при длительном контакте с жидкостью
• Максимальный рабочий ток - 400 А; использование с более мощными устройствами недопустимо
• Климатическое исполнение УХЛ3 исключает применение в экстремальных холодных регионах ниже −25C
• Комплектация некомплектная - внутренняя аппаратура, клеммы, рейки и провода не входят в состав

Примеры использования

• Центральное распределительное устройство в торговом центре
• Щит управления конвейерной линией на пищевом производстве
• Распределительный шкаф для освещения и силовой сети в школьном корпусе
• Автоматический щит насосной станции водоснабжения
• Объединенная система из трех шкафов XL3 400 для крупного офисного комплекса

Практические советы

• Перед монтажом проверьте посадочные размеры - высота 515 мм должна соответствовать свободному пространству в помещении
• Используйте только сертифицированные устройства до 400 А - перегрузка может вызвать нагрев и выход из строя
• При соединении нескольких шкафов XL3 400 соблюдайте равномерность затяжки винтов - это предотвращает деформацию рамы
• Для кабельного ввода используйте стандартные кабельные вводы с уплотнением - они обеспечивают сохранение степени защиты IP55
• При настенной установке закрепляйте шкаф на прочной стене с учетом веса - пустой шкаф весит около 25–30 кг, с нагрузкой - значительно больше
• Учитывайте, что шкаф не содержит внутреннего оборудования - все аппараты, рейки и провода выбираются и устанавливаются отдельно
