Шкаф распределительный XL3 800 - 1050x660x230 мм | 020401 Legrand

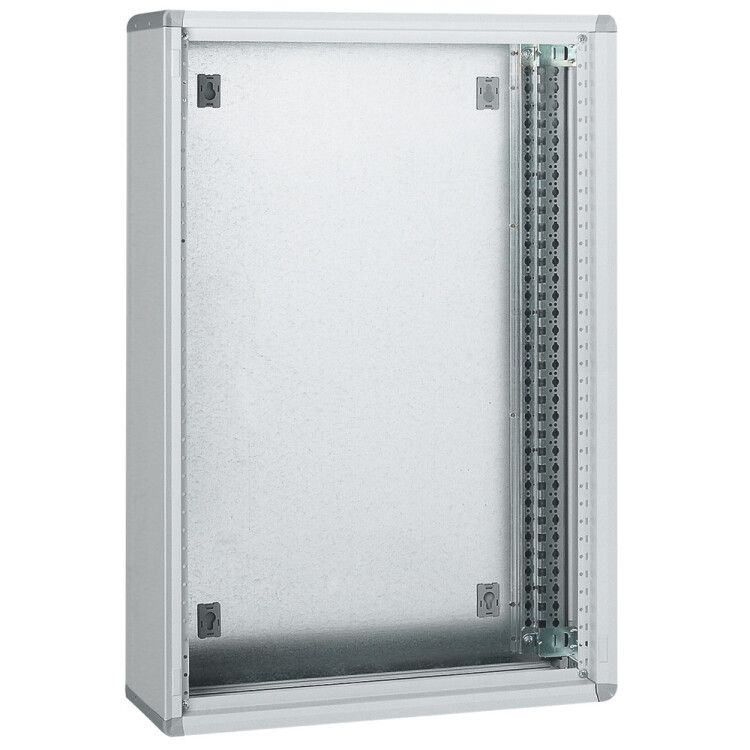

Шкаф распределительный XL3 800 1055x660x230мм от Legrand — это напольная распределительная коробка из стали с порошковым покрытием, предназначенная для установки коммутационного оборудования на объектах с высокой нагрузкой до 800 А. Модель соответствует стандарту IEC EN 60529 и подходит для монтажа в условиях УХЛ3. Артикул 020401 используется в промышленной автоматизации, энергетике и на производстве.

Назначение и область применения

Шкаф распределительный XL3 800 1055x660x230мм служит для размещения и защиты аппаратов управления, автоматических выключателей, контакторов и других элементов силовой цепи. Он применяется там, где требуется надёжная физическая защита оборудования и возможность компактного группового монтажа. Подходит для станций управления, распределительных пунктов, участков с постоянным доступом персонала. Благодаря возможности соединения в ряд, несколько шкафов можно объединить в единую систему.

Технические характеристики

• Номинальное напряжение: 1000 В
• Номинальный ток: 800 А
• Габариты: 1050×660×230 мм (высота × ширина × глубина)
• Степень защиты: IP30 — защита от твёрдых предметов более 2,5 мм, но не от воды
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый
• Климатическое исполнение: УХЛ3 — допустимо использование в закрытых помещениях с умеренным климатом и возможностью колебаний температуры и влажности
• Ударопрочность: IK08 — выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Количество дверей: одна
• Количество замков: два
• Способ монтажа: напольный
• Совместимость с метрическим монтажом: да
• Нормативный документ: IEC EN 60529

Совместимость и монтаж

Шкаф распределительный XL3 800 1055x660x230мм рассчитан на напольную установку. Корпус имеет подготовленные отверстия для крепления к полу болтами M10. Возможна сборка в ряд — шкафы можно стыковать друг с другом без зазора, что позволяет формировать длинные линии распределения. Для монтажа внутри используются стандартные DIN-рейки и метрические крепления. Комплектация некомплектная — внутреннее оборудование (автоматы, клеммы, провода) необходимо приобретать отдельно. Перед монтажом проверьте соответствие габаритов проёмов и дверных открываний.

Безопасность и стандарты

Шкаф распределительный XL3 800 1055x660x230мм соответствует международному стандарту IEC EN 60529, который определяет классы защиты IP. Класс IP30 обеспечивает защиту от крупных твёрдых частиц, но не защищает от брызг и влаги — поэтому применение возможно только во внутренних помещениях с контролируемой средой. Ударопрочность IK08 гарантирует устойчивость к случайным механическим воздействиям, характерным для производственных площадок. Наличие двух замков повышает уровень безопасности против несанкционированного доступа.

Преимущества

• Высокая прочность корпуса благодаря стальной конструкции и порошковому покрытию
• Возможность стыковки нескольких шкафов в один блок — экономия места и упрощение обслуживания
• Совместимость с метрическими креплениями — удобство при установке европейского оборудования
• Защита IK08 снижает риск повреждений при эксплуатации в условиях повышенной активности
• Климатическое исполнение УХЛ3 позволяет использовать в большинстве промышленных помещений России и стран СНГ

Ограничения применения

• Не предназначен для наружной установки — степень защиты IP30 не защищает от влаги, пыли и осадков
• Запрещено использование в местах с высокой влажностью, паром, химически агрессивными средами
• Не подходит для взрывоопасных зон — отсутствует взрывозащита
• Комплектация некомплектная — требует самостоятельной комплектации внутренним оборудованием
• Глубина 230 мм ограничивает установку крупногабаритных устройств — проверяйте размеры модульного оборудования перед заказом

Примеры использования

• Распределительный пункт на заводе с мощными двигателями и частотниками
• Центральный щит управления на конвейерной линии
• Щитовая в цехе с несколькими станками, работающими от одной сети
• Объединённая система из трёх шкафов XL3 800 в одном технологическом блоке

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия под крепление совпадают с вашим основанием — рекомендовано сверление под болты M10
• Из-за малой глубины (230 мм) выбирайте устройства с компактным корпусом — например, автоматы серии Easy9 или Compact NSX
• При стыковке нескольких шкафов используйте специальные переходники или герметичные планки, чтобы исключить попадание пыли в зазоры
• Для условий с высокой запылённостью — даже при IP30 — рекомендуется периодическая очистка вентиляционных каналов
• Артикул 020401 — это часть серии XL3 от Legrand; все модели этой серии имеют единый дизайн и крепёж, что упрощает замену и масштабирование системы
