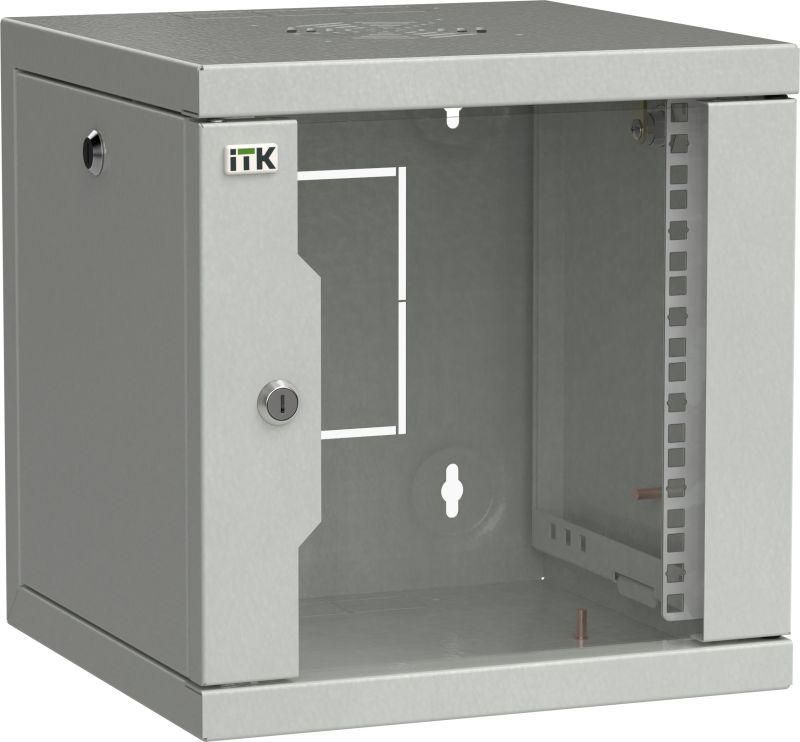

Шкаф LINEA WS 10' 9U 320х310мм дверь обзорная со стеклом серый - LWS3-09U33-GF IEK

Шкаф сетевой 10 дюймов 9U 320×310 мм с обзорной дверью из стекла серый - это готовый к установке настенный корпус от ITK (IEK) для размещения коммуникационного и сетевого оборудования в условиях домашних и малых офисных помещений. Артикул lws3-09u33-gf обеспечивает компактное решение с возможностью визуального контроля за устройствами через стеклянную дверцу.

Назначение и область применения

Шкаф сетевой 10 дюймов 9U 320×310 мм с обзорной дверью из стекла серый предназначен для монтажа активного и пассивного сетевого оборудования: маршрутизаторов, коммутаторов, медиаконвертеров, распределителей, модемов, систем видеонаблюдения и других устройств с интерфейсами Ethernet, USB, коаксиальным кабелем. Подходит для создания компактной структурированной кабельной системы (СКС) в жилых помещениях, небольших офисах, точках доступа, охранных системах и серверных уголках. Установка осуществляется на вертикальную поверхность - стена, перегородка, шкаф.

Технические характеристики

• Высота: 9 U (405 мм по стандарту EIA-310-D)
• Ширина: 320 мм
• Глубина: 310 мм (полезная глубина - 210 мм)
• Материал корпуса: сталь с порошковым покрытием, цвет RAL 7035 (серый)
• Тип двери: одна передняя дверь из закалённого стекла - позволяет видеть состояние оборудования без открывания
• Защита от внешнего воздействия: IP20 - защита от предметов более 12 мм, но не от воды и пыли
• Заземление: есть - контактная площадка для подключения заземляющего провода
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от +1C до +40C и относительной влажностью до 80%
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Конструкция: разборная, со сварными боковыми стенками и Г-образными профильными направляющими для крепления оборудования
• Монтаж: фиксация на стену - крепёжные отверстия расположены на задней стенке

Совместимость и монтаж

Шкаф сетевой 10 дюймов 9U 320×310 мм с обзорной дверью из стекла серый совместим с оборудованием, имеющим стандартную ширину 19 дюймов (482,6 мм) и высоту, кратную 1U (44,45 мм). Монтаж выполняется на стену с помощью саморезов или анкеров - отверстия для крепления находятся на задней стенке. Профили типа “Г” позволяют легко фиксировать оборудование на направляющих без дополнительных кронштейнов. Кабели выводятся через круглые вырезы в нижней части корпуса. Обратите внимание: полезная глубина составляет всего 210 мм - это ограничивает установку габаритных устройств с длинными разъёмами или радиаторами.

Безопасность и стандарты

Шкаф соответствует требованиям безопасности для внутреннего использования в сухих помещениях. Наличие заземления обеспечивает защиту от статического напряжения и повышает безопасность при работе с сетевым оборудованием. Степень защиты IP20 исключает применение в местах с повышенной влажностью, пылью или риском попадания жидкости. Температурный диапазон +1…+40 C делает невозможным использование в неотапливаемых помещениях зимой или в условиях перегрева без вентиляции.

Преимущества

• Готовый к установке корпус - не требует сборки, экономит время монтажа
• Стеклянная дверца позволяет контролировать работу оборудования без открытия шкафа - снижает риск случайного отключения
• Порошковое покрытие устойчиво к царапинам и коррозии в нормальных условиях эксплуатации
• Разборная конструкция упрощает замену элементов или ремонт
• Фиксированные Г-профили обеспечивают надёжное крепление оборудования без дополнительных деталей

Ограничения применения

• Не подходит для установки в сырых, пыльных или наружных условиях - IP20 не обеспечивает защиту от влаги и пыли
• Полезная глубина 210 мм не позволяет разместить устройства с большими выпирающими разъёмами (например, некоторые SFP-модули, большие блоки питания)
• Температурный диапазон +1…+40 C исключает использование в холодных хранилищах, чердачных помещениях или неотапливаемых зданиях
• Отсутствие вентиляции - требуется самостоятельное обеспечение теплоотвода при использовании мощных устройств
• Не рассчитан на установку тяжёлого оборудования (более 15–20 кг) - вес корпуса и крепления не предназначены для нагрузок выше средних

Примеры использования

• Интеграция домашней сети Wi-Fi-роутера, оптоволоконного терминала (ONT) и PoE-коммутатора в квартире
• Размещение DVR-регистратора, NVR и камер видеонаблюдения в офисе
• Центральный узел связи для системы “умный дом”: контроллеры, Zigbee-шлюзы, модули управления
• Место для хранения и подключения телефонной АТС или VoIP-шлюза в малом бизнесе

Практические советы

• Перед монтажом проверьте, что все устройства поместятся внутри по глубине - особенно те, у которых кабели выходят сзади
• Используйте кабельные каналы или лотки для организации входящих и исходящих проводов - это предотвратит запутывание и улучшит воздушный поток
• Обеспечьте минимальный зазор 5–10 см вокруг шкафа для лучшей вентиляции, даже при наличии стеклянной дверцы
• Подключите заземление обязательно - это важно для защиты чувствительной электроники от импульсных помех
• При необходимости можно дополнительно оснастить шкаф вентилятором или термореле - он не имеет встроенной системы охлаждения
• Артикул lws3-09u33-gf - это часть серии LINEA A от ITK; аналогичные модели доступны в других размерах (6U, 12U) при изменении потребностей
