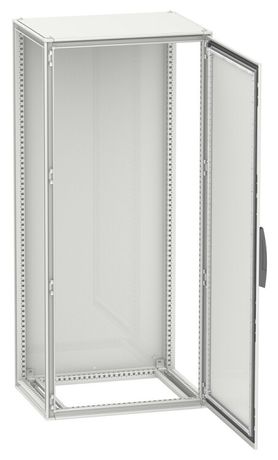

ШКАФ SF БЕЗ МОНТ. ПЛАТЫ 2D 2000x1000x600 | NSYSF2010602D Schneider Electric APC

Шкаф SF без монтажной платы 2D 2000x1000x600 мм от Schneider Electric — это прочный сборный щит для монтажа электрооборудования в условиях повышенной влажности, пыли и механических нагрузок. Подходит для напольной и настенной установки, особенно там, где важны надежность и долговечность — в промышленности, энергетике и инфраструктуре.

Назначение и область применения

Шкаф SF без монтажной платы 2D 2000x1000x600 мм предназначен для размещения коммутационных устройств, автоматических выключателей, контакторов, реле и других элементов управления. Его используют в системах автоматизации, на производственных линиях, в распределительных пунктах, насосных станциях и на открытых площадках. Благодаря степени защиты IP55 и ударопрочности IK10, он выдерживает агрессивную среду — от цехов с брызгами масла до улиц с перепадами температур и осадками.

Технические характеристики

• Размеры: 2000 мм (высота) × 1000 мм (ширина) × 600 мм (глубина)
• Материал корпуса: сталь толщиной 1,8 мм
• Покрытие: порошковая окраска, цвет 7035 RAL (серый)
• Степень защиты: IP55 — защита от пыли и струй воды с любого направления
• Ударопрочность: IK10 — выдерживает удар энергией 20 Дж (эквивалент 5 кг, падающих с 40 см)
• Количество дверей: две — левая и правая
• Задняя дверь: есть, для доступа к тыльной стороне оборудования
• Защита от вскрытия: наличие замка
• Вентиляция: одна из дверей вентилируемая — обеспечивает естественную циркуляцию воздуха
• Застекленная дверь: имеется — позволяет визуально контролировать состояние внутренних компонентов без открывания
• Способ монтажа: напольный и настенный

Совместимость и монтаж

Шкаф SF без монтажной платы 2D 2000x1000x600 мм поставляется без установленной монтажной платы, но в комплекте предусмотрены четыре кронштейна для её фиксации. Это даёт гибкость: пользователь выбирает собственный тип платы (например, DIN-рейки, плоский экран или специализированный крепёж) под свои нужды. Для напольного монтажа используются предварительно подготовленные отверстия в основании. При настенной установке требуется закрепить шкаф на несущую стену с помощью анкеров — рекомендуемая толщина стены не менее 150 мм. Учитывайте, что вес шкафа с оборудованием может достигать более 100 кг — необходима качественная опора.

Безопасность и стандарты

Шкаф соответствует требованиям IEC 62208 и EN 62208 для сборных шкафов. Степень защиты IP55 и класс ударопрочности IK10 обеспечивают безопасную работу даже в условиях загрязнённой среды. Материалы не поддерживают горение, а порошковое покрытие устойчиво к коррозии и химическим веществам. Замок совместим с однорядными ключами, что упрощает управление доступом.

Преимущества

• Высокая жесткость конструкции благодаря стальному корпусу толщиной 1,8 мм
• Два типа монтажа — напольный и настенный — увеличивают варианты размещения
• Вентилируемая и застекленная двери позволяют сочетать теплоотвод и контроль состояния оборудования
• Система блокировки и замок повышают уровень безопасности против несанкционированного доступа
• Совместимость с другими изделиями серии Spacial — можно использовать в комплексных решениях с Prisma Plus

Ограничения применения

Шкаф SF без монтажной платы 2D 2000x1000x600 мм не предназначен для взрывоопасных зон (не имеет сертификата ATEX/IECEx). Также не следует применять его в средах с постоянным погружением в воду — IP55 не гарантирует герметичность при длительном контакте с жидкостью. Отсутствие готовой монтажной платы требует дополнительного времени на сборку — не подходит для быстрого монтажа без подготовки. Глубина 600 мм ограничивает установку крупногабаритных модулей — проверьте габариты оборудования перед заказом.

Примеры использования

• Энергетические подстанции — для размещения релейной защиты и автоматики
• Производственные линии — как распределительный щит для двигателей и частотных преобразователей
• Водоочистные сооружения — уличная установка с защитой от влаги и химически активных паров
• ЖКХ и транспорт — щиты управления лифтами, вентиляцией, освещением на открытых участках

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий в полу или стене — они должны совпадать с размерами базового крепления шкафа
• Используйте термостойкие кабельные вводы, чтобы сохранить степень защиты IP55 после прокладки проводов
• При установке внутри помещения с высокой влажностью — дополнительно установите конденсатоотводчик или нагреватель
• Не забудьте про заземление: корпус шкафа должен быть надёжно связан с контуром заземления объекта
• Для удобства обслуживания — расположите шкаф так, чтобы двери открывались свободно (минимум 90°), учитывая соседние оборудование и проходы
