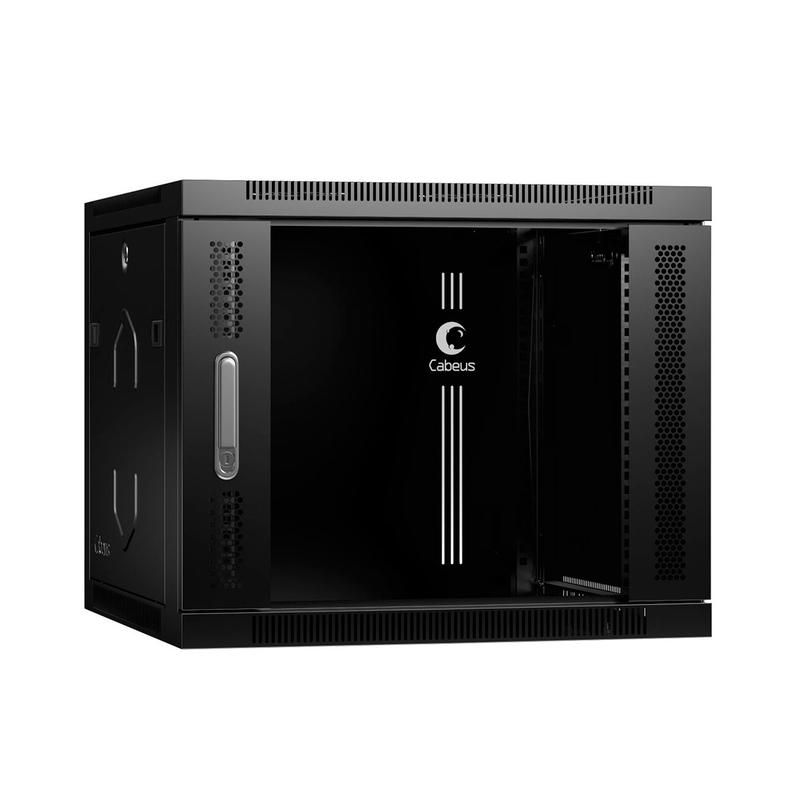

Шкаф телекоммуникационный настенный SH-05F-9U60/45-BK 19дюйм 9U 600х450х501мм дверь стекло черн. (RAL 9004) Cabeus 8600c

Шкаф телекоммуникационный настенный 19 дюймов 9U, глубина 450 мм, цвет черный (RAL 9004), дверь стекло от бренда Cabeus - компактное решение для размещения сетевого оборудования в помещениях. Артикулы 8600c и sh-05f-9u60/45-bk подходят для малых локальных сетей, где важна видимость устройств и простота обслуживания.

Назначение и область применения

Шкаф предназначен для внутренней установки в офисах, серверных комнатах, точках доступа и других закрытых помещениях. Подходит для размещения коммутаторов, маршрутизаторов, модулей оптоволоконной связи, UPS небольшой мощности и другого оборудования стандарта 19 дюймов. Объем 9U позволяет разместить до девяти единиц оборудования высотой 1,75 дюйма каждая. Глубина 450 мм обеспечивает достаточное пространство для подключения кабелей и минимального обслуживания без демонтажа.

Технические характеристики

• Высота: 9U (405 мм по стандарту 19 дюймов)
• Глубина: 450 мм
• Материал корпуса: сталь с порошковым покрытием
• Цвет: черный (RAL 9004)
• Тип двери: одна дверь из закаленного стекла
• Боковые стенки: есть, обеспечивают жесткость конструкции
• Крыша: есть, защищает от пыли и механических воздействий сверху
• Степень защиты IP: IP20 - защита от крупных частиц и случайного контакта с пальцами, но не от воды и пыли
• Вентиляция: пассивная - через зазоры между элементами и заднюю часть шкафа
• Конструкция: разборная - сборка и разборка возможны без специального инструмента

Совместимость и монтаж

Шкаф совместим со всем оборудованием, соответствующим стандарту EIA-310-D (19 дюймов). Крепление осуществляется на стену с помощью четырех кронштейнов, входящих в комплект. Для надежного монтажа требуется прочная основа - бетон, кирпич или деревянная обрешетка с анкерными болтами M6–M8. Учитывайте, что вес шкафа с нагрузкой до 9U может достигать 25–30 кг - используйте минимум два анкера на каждый кронштейн. Монтаж допускается только на вертикальную плоскую поверхность. Нельзя устанавливать на гипсокартон без усиления.

Безопасность и стандарты

Шкаф соответствует требованиям безопасности для электрооборудования в помещениях класса IP20. Открытые провода и клеммы находятся за стеклянной дверью, предотвращая случайный контакт. Порошковое покрытие исключает риск коррозии в условиях нормальной влажности. Элементы конструкции не выделяют токсичных веществ при нагреве. Шкаф не предназначен для работы во взрывоопасных средах или местах с повышенным уровнем электромагнитных помех.

Преимущества

• Стеклянная дверь позволяет визуально контролировать состояние оборудования без открывания - снижается риск повреждения кабелей и перегрева
• Пассивная вентиляция работает без энергопотребления и не требует обслуживания
• Разборная конструкция упрощает транспортировку и сборку на месте
• Порошковое покрытие устойчиво к царапинам и легко моется
• Удобная глубина 450 мм - достаточно для кабельного менеджмента без лишнего объема

Ограничения применения

• Не подходит для установки вне помещений - IP20 не защищает от влаги, пыли и температурных колебаний
• Не рассчитан на оборудование мощностью более 1–1,5 кВт на U - возможен перегрев из-за ограниченной вентиляции
• Стеклянная дверь не является ударопрочной - запрещено применение в местах с высокой физической активностью (например, производственные цеха)
• Не имеет системы управления питанием, терморегулятором или замком - необходимо использовать внешние решения
• Не поддерживает монтаж DIN-рейки на передней панели - рейки можно крепить только на боковые направляющие

Примеры использования

• Организация LAN-сети в небольшом офисе - коммутаторы, PoE-инжекторы, медленные SFP-модули
• Точка доступа Wi-Fi 6 в учебном заведении - размещение AP, POE-питание, кросс-панель
• Интернет-узел в многоквартирном доме - OLT, ONT, распределительные коробки
• Аппаратная для видеонаблюдения - NVR, камеры с PoE, источник бесперебойного питания 300–500 ВА

Практические советы

• Перед монтажом проверьте, чтобы все устройства помещались в 9U - некоторые блоки питания имеют увеличенную высоту
• Используйте кабельные каналы и хомуты для упорядочивания проводов - это продлит срок службы и упростит диагностику
• Оставляйте свободное пространство около 50 мм сзади шкафа для лучшей циркуляции воздуха
• При необходимости добавьте вентиляторы снизу или сверху - они должны быть совместимы с пассивной системой
• Не забудьте про заземление: шкаф имеет клемму для подключения PE-проводника - обязательно выполните её подключение
• При заказе нескольких шкафов - выбирайте одинаковый артикул (8600c / sh-05f-9u60/45-bk), чтобы гарантировать соответствие креплений и размеров
