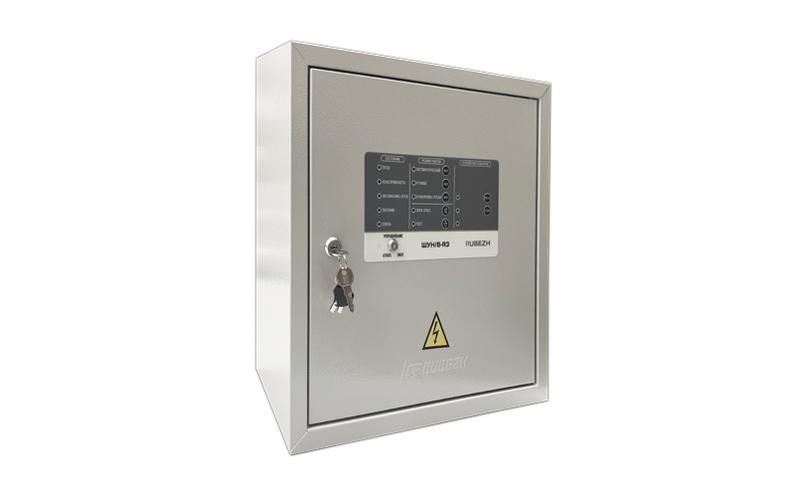

Шкаф управления адресный ШУН-В-11-00-R3 Рубеж Rbz-109425

Шкаф управления адресный ШУН-В-11-00-R3 от бренда Рубеж предназначен для централизованного контроля и управления адресными устройствами систем пожарной сигнализации. Этот шкаф обеспечивает питание, связь и мониторинг оборудования в зданиях с высокой плотностью точек оповещения.

Назначение и область применения

Шкаф управления адресный ШУН-В-11-00-R3 используется в составе автоматических систем пожарной сигнализации. Он управляет адресными извещателями, кнопками вызова и оповещателями, обеспечивая сбор информации и передачу сигналов на пульт наблюдения. Применяется в офисах, жилых комплексах, больницах, школах и других объектах, где требуется надёжная и детализированная система безопасности.

Технические характеристики

• Тип: адресный шкаф управления
• Обозначение модели: ШУН-В-11-00-R3
• Производитель: Рубеж
• Артикул: rbz-109425
• Степень защиты корпуса: IP65 (защита от пыли и струй воды)
• Материал корпуса: металл
• Габариты: согласно стандартным габаритам серийных решений Рубеж
• Питание: 220 В, 50 Гц (стандартное сетевое напряжение)
• Поддержка протокола: адресный (совместим с оборудованием Рубеж)

Совместимость и монтаж

Шкаф управления адресный ШУН-В-11-00-R3 совместим с адресными приборами серии Рубеж, включая извещатели, модули и оповещатели. Для установки необходима подготовленная площадка с доступом к сети 220 В и кабельным каналам. Монтаж выполняется на стене или в специальном помещении - внутри шкафа расположены клеммы для подключения линий связи и питания. Кабели подключаются через входные проходы, защищённые уплотнителями. Подключение требует соблюдения полярности и правильной топологии шлейфа.

Безопасность и стандарты

Шкаф соответствует требованиям ГОСТ Р 53325-2012 и ГОСТ Р 53326-2012 для систем пожарной сигнализации. Корпус выполнен из металла, что исключает горючесть материала. Устройство имеет внутреннюю защиту от перегрузок и коротких замыканий. Работает в температурном диапазоне +5…+40 C - не предназначено для открытого монтажа на улице или в неотапливаемых помещениях зимой.

Преимущества

• Интеграция с адресной системой Рубеж - минимум ошибок при настройке
• Защита IP65 позволяет использовать в помещениях с повышенной влажностью (например, парковки, технические этажи)
• Жесткий металлический корпус повышает механическую прочность и срок службы
• Чёткая структура клеммников ускоряет диагностику и обслуживание

Ограничения применения

• Не подходит для работы вне температурного диапазона +5…+40 C
• Не предназначен для установки в условиях постоянного воздействия прямых струй воды или погружения
• Требует предварительной прокладки кабельных трасс - не является автономным решением
• Совместим только с адресными приборами Рубеж; не работает с оборудованием других производителей

Примеры использования

• Управление 100+ адресными дымовыми извещателями в многоэтажном жилом доме
• Централизованное управление оповещателями и кнопками вызова в учебном заведении
• Контроль состояния системы в техническом коридоре с высокой запылённостью
• Интеграция в существующую сеть пожарной сигнализации на базе Рубеж

Практические советы

• Перед монтажом проверьте соответствие длины шлейфа допустимому значению - максимальная длина зависит от типа провода и числа подключённых устройств
• Используйте кабели с медными жилами сечением не менее 1,5 мм2 для линии связи
• Не перегружайте выходы шкафа - количество подключаемых устройств не должно превышать технические возможности контроллера
• При первичной настройке используйте программатор Рубеж - это гарантирует корректную адресацию всех приборов
• Регулярно проверяйте состояние уплотнений на входах кабелей - они обеспечивают сохранение степени защиты IP65
