Шкаф управления пожарный адресный, мощность 3 кВт исполнение 00 - Rbz-109435 Рубеж

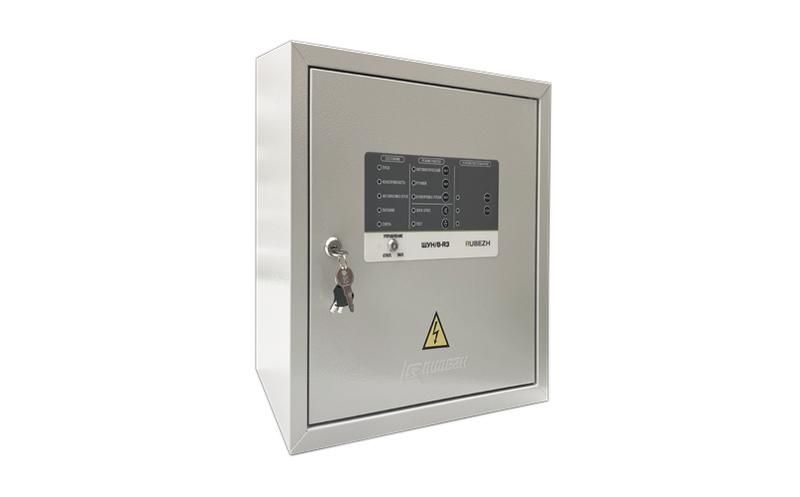

Шкаф управления адресный ШУН/В-3-00-R3 от бренда Rubezh предназначен для централизованного контроля и управления системой пожарной сигнализации с использованием адресных устройств. Этот шкаф обеспечивает надёжную работу в условиях промышленных объектов, где требуется устойчивость к перепадам температур и механическим воздействиям.

Назначение и область применения

Шкаф управления адресный ШУН/В-3-00-R3 используется для сбора сигналов от адресных пожарных извещателей и формирования команд на оповещение, запуск систем эвакуации или автоматического пожаротушения. Он не содержит собственных датчиков — работает исключительно с внешними адресными устройствами, подключенными по специальной шине. Применяется в зданиях с централизованной системой безопасности: заводских цехах, складах, административных комплексах, транспортных терминалах.

Технические характеристики

• Тип изделия: шкаф управления адресный
• Способ передачи извещения: адресный — каждый датчик имеет уникальный идентификатор, что позволяет точно определить место возгорания
• Входное напряжение: 380 В — питание от трёхфазной сети, требует подключения через силовой кабель
• Степень защиты: IP31 — защищён от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды; не предназначен для работы во влажных помещениях или на улице
• Способ монтажа: открытая установка — крепится непосредственно к стене без необходимости встраивания
• Исполнение: настенное — компактная форма для размещения вблизи оборудования или в помещении с ограниченным пространством
• Материал корпуса: листовая сталь — прочный, устойчивый к деформациям, подходит для промышленной среды
• Диапазон рабочих температур: от -25 до +55 °C — допускает эксплуатацию в неотапливаемых помещениях зимой и в жарких цехах
• Срок службы: 10 лет — при условии соблюдения режимов эксплуатации и регулярного обслуживания
• Тип датчиков: без датчика — шкаф не оснащён встроенными извещателями, требует подключения внешних адресных модулей

Совместимость и монтаж

Шкаф управления адресный ШУН/В-3-00-R3 совместим со всеми адресными системами пожарной сигнализации, использующими протокол передачи данных по двухпроводной шине. Для подключения необходимо использовать кабели сечением не менее 1,5 мм². Монтаж выполняется на вертикальную поверхность с помощью болтов или кронштейнов, предусмотренных конструкцией. Кабельные вводы уже подготовлены — провода подводятся сверху или снизу. Учитывайте, что доступ к внутренней части возможен только после открытия дверцы — для ремонта или диагностики требуется отключение питания.

Безопасность и стандарты

Шкаф соответствует требованиям ГОСТ Р 53325-2012 для средств пожарной автоматизации. Конструкция выполнена из негорючего материала, не выделяет токсичных веществ при нагреве. Наличие IP31 гарантирует безопасность при случайном контакте с крупными сторонними предметами, однако не защищает от брызг или пыли в высокой концентрации.

Преимущества

• Высокая надёжность благодаря металлическому корпусу и широкому температурному диапазону
• Поддержка точной адресации — позволяет оперативно локализовать источник тревоги
• Простота установки — не требует сложной подготовки основания, подходит для быстрого вывода системы в эксплуатацию
• Долгий срок службы — снижает затраты на замену оборудования в течение всего жизненного цикла системы

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, сыростью или риском попадания воды — степень защиты IP31 недостаточна
• Не подходит для наружной установки — отсутствует герметизация и защита от атмосферных осадков
• Не содержит встроенных датчиков — обязательна закупка и подключение отдельных адресных извещателей
• Требует наличия трёхфазной сети 380 В — несовместим с однофазными сетями 220 В

Примеры использования

• Цех по производству пластмасс — управление системой оповещения и отключением вентиляции при срабатывании датчиков
• Складская база с хранением горючих материалов — контроль состояния всех участков через одну точку управления
• Жилой комплекс с автономными этажными щитами — центральный шкаф собирает данные со всех адресных модулей

Практические советы

• Перед монтажом проверьте наличие трёхфазного напряжения 380 В ±10% — скачки могут повредить внутреннюю электронику
• Обеспечьте свободный доступ к дверце шкафа — она должна открываться полностью без препятствий
• Используйте качественные кабели с медными жилами и экранированием для связи с адресными датчиками — это снижает помехи
• Не размещайте шкаф рядом с мощными источниками ЭМИ (частотники, сварочные аппараты) — возможно влияние на работу адресной шины
• Регулярно проверяйте состояние замка и уплотнителей — даже при IP31 грязь и пыль могут попадать внутрь при длительной эксплуатации
