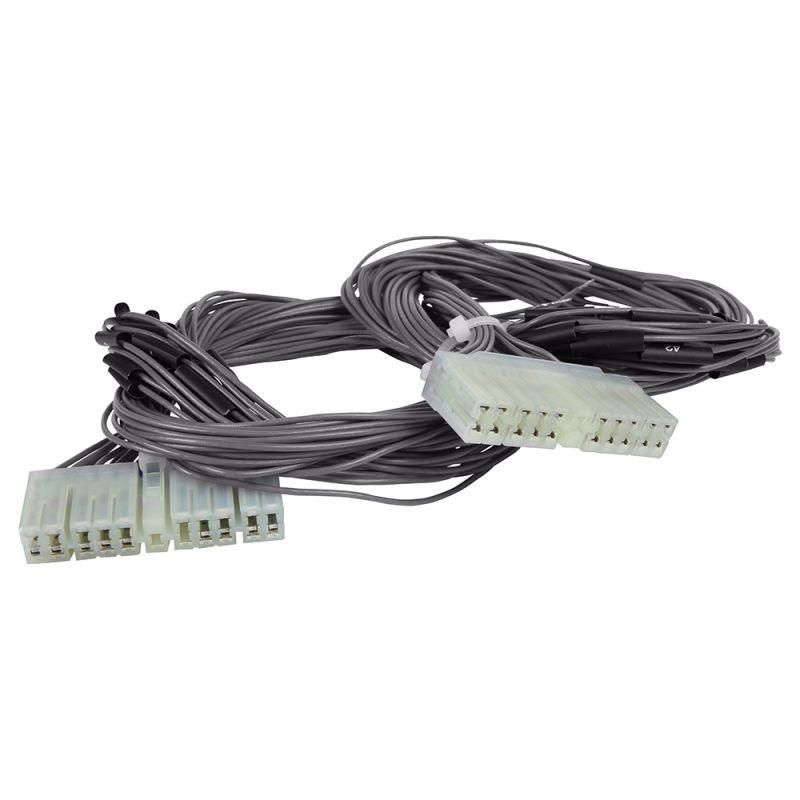

Шлейф цепей управления воздушного автоматического выключателя OptiMat A (длина 1м, 2шт) | 346030 КЭАЗ

Шлейф цепей управления воздушного автоматического выключателя OptiMat A (длина 1м, 2шт) КЭАЗ предназначен для передачи сигналов управления между выключателем и внешними устройствами, такими как кнопочные станции, реле или системы АСУ ТП. Этот шлейф - часть комплекта OptiMat A от КЭАЗ, обеспечивает надёжное соединение кабеля управления без необходимости самостоятельной прокладки проводов.

Назначение и область применения

Шлейф цепей управления OptiMat A используется для подключения внешних управляющих цепей к воздушному автоматическому выключателю. Он позволяет передавать команды на включение/выключение, получать информацию о состоянии контактов (например, положение рубильника, аварийное отключение) и интегрировать выключатель в систему автоматизации. Применяется в распределительных устройствах, на промышленных объектах, в энергообъектах, где требуется удалённое управление или контроль состояния выключателя.

Технические характеристики

• Длина каждого шлейфа: 1 метр
• Количество шлейфов в комплекте: 2
• Тип подключения: кабель управления, совместимый с разъёмами OptiMat A
• Производитель: КЭАЗ (Курский электроаппаратный завод)
• Серия: OptiMat A
• Артикул: 346030

Совместимость и монтаж

Шлейф OptiMat A (артикул 346030) совместим исключительно с воздушными автоматическими выключателями серии OptiMat A от КЭАЗ. Подключение осуществляется через специальные разъёмы на корпусе выключателя - не требует пайки или обжима. Шлейфы уже подготовлены с контактами, соответствующими стандартным клеммам OptiMat A. Установка выполняется после монтажа самого выключателя: достаточно вставить штекеры в гнёзда до щелчка. Не используйте шлейфы с другими сериями выключателей - физическое и электрическое соответствие не гарантируется.

Преимущества

• Готовое решение - не нужно самостоятельно прокладывать и зачищать провода
• Исключает ошибки при подключении управляющей цепи
• Обеспечивает герметичность и механическую прочность соединений
• Снижает время установки и настройки системы управления
• Рассчитан на долговременную работу в условиях промышленной среды

Ограничения применения

• Не предназначены для работы с силовыми токами - используются только в цепях управления (до 5 А, 250 В переменного тока)
• Не подходят для выключателей других серий, даже от КЭАЗ
• Не рекомендовано удлинение или модификация шлейфа - это нарушает изоляцию и гарантию
• Не рассчитаны на постоянное погружение в жидкости или воздействие открытого пламени

Примеры использования

• Подключение к кнопкам “Вкл./Выкл.” на пульте управления станком
• Передача сигнала “Закрыты все контакты” в систему АСУ ТП
• Интеграция с реле времени для последовательного запуска оборудования
• Связь с сигнализацией перегрузки или короткого замыкания

Практические советы

• Проверьте, что выключатель OptiMat A установлен правильно - шлейфы должны легко входить в разъёмы без усилия
• Не допускайте перегибов шлейфа ближе чем на 5 см от разъёма - это снижает срок службы
• При использовании нескольких шлейфов пометьте каждый - чтобы не перепутать цепи управления
• Длина 1 м достаточна для большинства типовых сборок; если нужна большая длина - выбирайте другие решения, например, кабели с собственной маршрутизацией
• Храните шлейфы в оригинальной упаковке - они чувствительны к пыли и влаге до момента подключения
