Шпилька резьбовая M5 Combitech CM201001 M10 1000 мм DKC (ДКС) CM201001

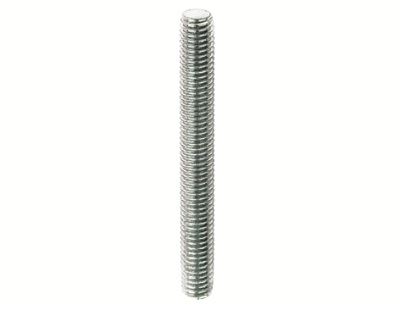

Шпилька резьбовая М10х1000 (длина 1 м) от бренда DKC (ДКС), артикул cm201001, предназначена для надёжного крепления кабельных трасс к потолкам и стенам в системе M5 Combitech. Эта шпилька сочетает прочность стали с антикоррозийной защитой, что делает её подходящей как для внутренних, так и для уличных работ.

Назначение и область применения

Шпилька резьбовая М10х1000 используется исключительно для подвеса кабеленесущих систем - например, лестничных кабельных лотков, трубчатых направляющих или кронштейнов. Она фиксируется через гайки и шайбы, образуя вертикальную точку крепления. Применяется в строительстве зданий, на промышленных объектах, в офисах, транспортных терминалах и других местах, где требуется организованная прокладка силовых и слаботочных кабелей.

Технические характеристики

• Метрический размер резьбы: М10 - соответствует стандартному диаметру крепёжных элементов для кабельных систем;
• Общая длина: 1000 мм (1 метр) - обеспечивает достаточный запас для прохода через перекрытия и установки крепёжных деталей;
• Материал: сталь - гарантирует механическую прочность и устойчивость к нагрузкам;
• Покрытие: цинк - защищает от коррозии, особенно в условиях повышенной влажности;
• Климатическое исполнение: УХЛ(1,5) - допускает использование при температуре от −40 C до +40 C, в помещениях и на открытых площадках;
• Цвет: светло-серый - совпадает с цветовой гаммой комплектующих серии M5 Combitech.

Совместимость и монтаж

Шпилька резьбовая М10х1000 (длина 1 м) совместима со всеми элементами системы M5 Combitech, включая анкерные болты, крепёжные платформы и гайки М10. Для монтажа:

• Закрепите шпильку в основание (бетон, металлоконструкция) с помощью анкера или закладного элемента;
• На нижнюю часть резьбы наденьте шайбу и гайку - они будут фиксировать кабельную систему;
• Не используйте шпильку без гаек и шайб - это снижает несущую способность;
• Длина 1 м оптимальна для перекрытий толщиной до 800 мм; при больших толщинах проверьте возможность прохождения через конструкцию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 22032–2016 для резьбовых шпилек класса точности C. Цинковое покрытие соответствует DIN EN ISO 1461. Климатическое исполнение УХЛ(1,5) подтверждает соответствие условиям эксплуатации в средней полосе России и стран СНГ.

Преимущества

• Высокая несущая способность благодаря материалу - сталь;
• Защита от коррозии - цинковое покрытие увеличивает срок службы в агрессивных средах;
• Стандартный размер М10 - легко заменить или дополнить другими элементами M5 Combitech;
• Предназначена специально для кабельных систем - не требует доработок при сборке;
• Светло-серый цвет не выделяется на фоне остальных компонентов системы.

Ограничения применения

• Не предназначен для крепления тяжёлых оборудования - только кабеленесущие конструкции;
• Не рекомендуется использовать в контакте с морской водой, хлорированными растворами или агрессивными химикатами - даже цинковое покрытие имеет предел устойчивости;
• Длина 1 м слишком велика для малых расстояний между перекрытиями - возможен избыток материала, который надо отрезать (необходимы инструменты для резки стали);
• Не подходит для крепления в мягких или пористых материалах (например, газобетон без дюбелей).

Примеры использования

• Подвес кабельного лотка к железобетонному перекрытию в офисном здании;
• Фиксация трубчатой кабельной системы в подвале производственного цеха;
• Монтаж проводки в техническом коридоре жилого комплекса;
• Установка кабельных трасс на внешней стене здания - при условии защиты от прямого попадания осадков.

Практические советы

• Перед монтажом проверьте, что глубина сверления в основании больше 90 мм - это обеспечит надёжное крепление анкера;
• Если шпилька длиннее необходимого - отрежьте её болгаркой с диском по металлу, затем зачистите резьбу щёткой;
• Не затягивайте гайки чрезмерно - это может повредить резьбу или деформировать кабельную систему;
• При использовании в сыром помещении дополнительно смажьте резьбу графитовой смазкой - это облегчит будущее обслуживание;
• Артикул cm201001 - единственный вариант шпильки М10×1000 в серии M5 Combitech; другие длины доступны отдельно.
