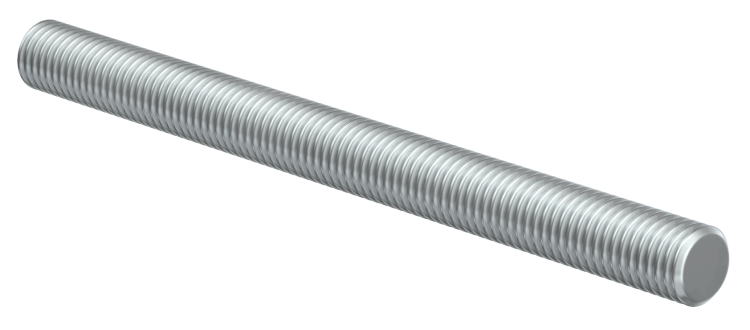

Шпилька резьбовая М12х1000 DIN 975 | CLW10-TM-12-1-R IEK

Шпилька резьбовая М12х1000 DIN 975 от IEK (ИЭК) - металлический крепёжный элемент с длинной резьбой, предназначенный для надёжного соединения компонентов кабеленесущих систем. Артикул clw10-tm-12-1-r соответствует сериям ESCA и используется там, где требуется прочная фиксация на больших расстояниях.

Назначение и область применения

Шпилька резьбовая М12х1000 DIN 975 применяется исключительно для сборки кабеленесущих систем: лотков, труб, стоек и других элементов, требующих жёсткого и долговечного соединения. Она служит для крепления этих конструкций к стенам, потолкам, балкам и другим несущим поверхностям. Подходит для промышленных объектов, энергообъектов, автоматизированных производственных линий.

Технические характеристики

• Резьба: M12 - диаметр 12 мм, шаг 1,75 мм (стандартная метрическая резьба)
• Общая длина: 1000 мм - позволяет проходить через толстые слои материалов и обеспечивать устойчивую фиксацию
• Материал: углеродистая сталь - высокая механическая прочность
• Покрытие: цинк - защищает от коррозии в условиях повышенной влажности
• Диапазон рабочих температур: от -60 C до +60 C - работает в холодных и жарких помещениях, включая открытые участки
• Гарантийный срок: 36 месяцев - подтверждает стабильность качества материала и покрытия

Совместимость и монтаж

Шпилька резьбовая М12х1000 DIN 975 совместима с гайками, шайбами и крепёжными элементами стандарта DIN 975. Для установки используются два типа креплений:

• Через предварительно просверленные отверстия в несущей поверхности - шпилька вставляется, затем закручивается гайка с двух сторон
• Как удлинённый крепёж между двумя лотками - одна часть резьбы фиксируется в нижнем лотке, вторая - в верхнем, с использованием контргаек

Учитывайте посадочный диаметр отверстий - он должен быть не менее 12,5 мм для свободного прохода шпильки. Не используйте с пластиковыми или хрупкими материалами без усиления.

Безопасность и стандарты

Произведена согласно требованиям DIN 975 - немецкому стандарту на резьбовые шпильки. Соответствие гарантирует точность резьбы, однородность материала и безопасную нагрузку при эксплуатации. Цинковое покрытие соответствует нормам антикоррозийной защиты для внутренних и умеренно влажных сред.

Преимущества

• Высокая несущая способность благодаря толщине резьбы M12 и длине 1000 мм
• Цинковое покрытие снижает риск окисления даже при частых перепадах температуры
• Стандартизированная форма - легко заменить аналогичным изделием из другой партии
• Подходит для многократной сборки/разборки без повреждения резьбы

Ограничения применения

• Не предназначен для работы при температурах выше +60 C - возможна потеря прочности покрытия
• Не рекомендуется использовать в агрессивных химических средах (например, в кислотных или щелочных производствах)
• Не является самонарезающим элементом - требует предварительного сверления отверстий
• Длина 1000 мм делает её неудобной для компактных систем - выбирайте более короткие варианты, если не нужна такая протяжённость

Примеры использования

• Фиксация стальных лотков к бетонному потолку в производственном цехе
• Соединение секций кабельных каналов на высоте 4–5 метров
• Крепление опорных стоек для трассировки силовых кабелей в подземных тоннелях
• Установка в системах с большим количеством кабелей, где требуется равномерное распределение нагрузки

Практические советы

• Перед монтажом проверьте целостность резьбы - особенно на конце шпильки, который часто деформируется при транспортировке
• Используйте две гайки: одну для фиксации, вторую - как контргайку, чтобы избежать самооткручивания
• При работе в сыром помещении дополнительно смажьте резьбу противозадирной смазкой - продлит срок службы
• Для быстрой сборки комбинируйте шпильку резьбовую М12х1000 DIN 975 с подходящими шайбами и гайками от того же производителя - IEK (ИЭК) серии ESCA обеспечивают идеальное соответствие
• Запасайтесь запасными шпильками - они часто выходят из строя при демонтаже старых систем, когда резьба уже повреждена
