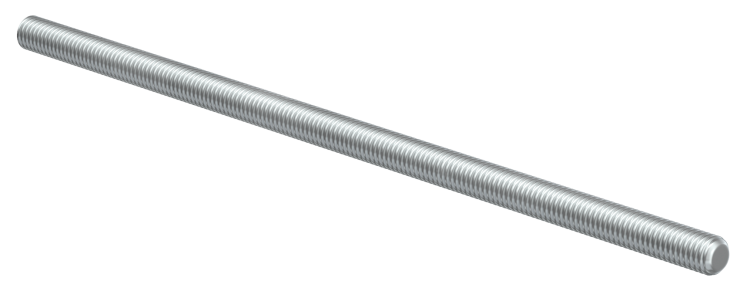

Шпилька резьбовая М6х1000 DIN 975 | CLW10-TM-06-1-R IEK

Шпилька резьбовая М6х1000 DIN 975 от IEK (артикул clw10-tm-06-1-r) предназначена для надёжного механического соединения элементов электроустановок - например, лотков, кронштейнов и других аксессуаров - с несущими конструкциями. Её длинная резьба позволяет использовать её как в сборочных узлах, так и для фиксации на глубоких основаниях.

Назначение и область применения

Шпилька резьбовая М6х1000 DIN 975 используется для соединения металлических компонентов в системах электромонтажа: лотков, труб, кабельных каналов, кронштейнов и опор. Применяется там, где требуется прочное, разборное соединение через толстые слои материалов - например, при креплении к бетонным стенам, стальным профилям или массивным рамам. Подходит для внутренних и защищённых внешних установок.

Технические характеристики

• Резьба: метрическая M6 с шагом 1 мм - совместима с гайками и шайбами стандарта ISO
• Длина: 1000 мм - обеспечивает возможность прохода через толстые конструкции
• Материал: углеродистая сталь - высокая прочность на растяжение и изгиб
• Покрытие: гальваническое цинкование - антикоррозийная защита, устойчивость к влаге и химически нейтральной среде
• Стандарт: DIN 975 - соответствует европейскому требованию к резьбовым шпилькам с полной резьбой по всей длине

Совместимость и монтаж

Шпилька М6х1000 DIN 975 совместима с гайками M6x1, шайбами и контргайками того же размера. Для монтажа необходимо предварительно просверлить отверстие в основе, затем вставить шпильку и закрутить гайку с двух сторон. Учитывайте посадочный диаметр - резьба M6 требует отверстия минимум 6,2–6,4 мм для свободного прохождения. Гайки должны иметь достаточную толщину, чтобы не деформировались при затяжке.

Безопасность и стандарты

Шпилька изготовлена в соответствии с DIN 975 - стандартом, регламентирующим точность резьбы, допустимую нагрузку и требования к материалу. Цинковое покрытие соответствует классу защиты C2–C3 по ISO 9223, что делает её безопасной для использования в помещениях с нормальной влажностью. Не рекомендуется применять в агрессивных средах (морская зона, химические производства).

Преимущества

• Полная резьба по всей длине - позволяет использовать как с одной, так и с обеих сторон
• Высокая несущая способность благодаря стали и точному исполнению резьбы
• Цинковое покрытие снижает риск коррозии без необходимости дополнительной обработки
• Универсальная длина 1000 мм - подходит для большинства типовых решений в электромонтаже

Ограничения применения

• Не предназначен для работы в условиях постоянного контакта с водой, соляными растворами или агрессивными химикатами
• Не следует использовать в качестве осевой опоры для движущихся механизмов - не рассчитана на динамические нагрузки
• При использовании в бетоне необходимы анкерные системы; сама шпилька не является анкером
• Запрещено сваривать - цинковое покрытие выделяет токсичные пары при нагреве выше 400 C

Примеры использования

• Фиксация кабельных лотков к потолочным балкам в распределительных щитовых
• Крепление кронштейнов для кабельных трасс в промышленных цехах
• Сборка многослойных стоек для проводки в серверных помещениях
• Установка направляющих для кабельных каналов на стальных конструкциях

Практические советы

• Перед монтажом проверьте, что резьба на шпильке чистая - при необходимости протрите мягкой щёткой
• При затяжке используйте моментный ключ - перегрузка может повредить резьбу или вызвать деформацию
• Для долговечности в местах с повышенной влажностью комбинируйте шпильку с пластиковыми втулками или герметиками
• При работе с несколькими шпильками одного типа - сохраняйте одинаковый порядок затяжки, чтобы равномерно распределить нагрузку
• Артикул clw10-tm-06-1-r - это именно шпилька М6х1000 DIN 975 от IEK; не путайте с аналогами меньшей длины или другого материала
