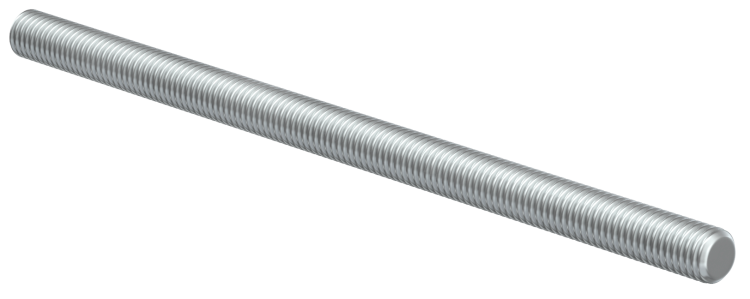

Шпилька резьбовая М8х1000 DIN 975 | CLW10-TM-08-1-R IEK

Шпилька резьбовая М8х1000 DIN 975 от IEK (ИЭК), артикул clw10-tm-08-1-r, предназначена для надёжного механического соединения элементов кабельной трассы — лотков, крышек, кронштейнов — а также для фиксации всей системы на несущих конструкциях. Её удлинённая форма обеспечивает возможность прохода через толстые слои материалов и многослойную сборку.

Назначение и область применения

Шпилька резьбовая М8х1000 DIN 975 используется исключительно для жёсткого крепления в металлических и композитных системах кабельной проводки. Применяется в промышленных условиях: для сборки кабельных лотков, монтажа кронштейнов, фиксации распределительных щитов и других элементов электроустановок. Подходит для внутренних и защищённых внешних объектов — например, в цехах, на эстакадах, в технологических помещениях.

Технические характеристики

• Резьба: метрическая M8 с шагом 1,25 мм — совместима с гайками и шайбами стандарта ISO 4014/4017
• Длина: 1000 мм — позволяет проходить через несколько слоёв крепёжных элементов
• Материал: углеродистая сталь — обеспечивает высокую прочность на растяжение и изгиб
• Покрытие: гальваническое цинкование — защищает от коррозии в умеренно влажной среде, соответствует требованиям ГОСТ 1759.4
• Форма: двухконцевая резьба — один конец вворачивается в гнездо, второй принимает гайку

Совместимость и монтаж

Шпилька резьбовая М8х1000 DIN 975 совместима с гайками M8x1.25, плоскими и пружинными шайбами того же размера. Для монтажа требуется предварительно просверленное отверстие диаметром 8–8,5 мм. Устанавливается путём завинчивания одного конца в резьбовое отверстие (например, в уголок или кронштейн), затем на свободный конец надевается деталь (лоток, крышка) и закрепляется гайкой. Не требует сварки или клепки. Рекомендуется использовать ключ-трещётку или торцовый ключ для равномерного затягивания.

Безопасность и стандарты

Произведена в соответствии с DIN 975 — немецким стандартом на резьбовые шпильки с двумя резьбовыми участками. Цинковое покрытие соответствует требованиям ГОСТ 1759.4-79 по классу защиты C2-C3. Не содержит свинца, кадмия и других запрещённых веществ. Соответствует нормам безопасности для электротехнических изделий в рамках РФ и ЕАЭС.

Преимущества

• Удлинённая конструкция (1000 мм) позволяет собирать многоуровневые системы без необходимости стыковки нескольких шпилек
• Цинковое покрытие увеличивает срок службы в условиях повышенной влажности и перепадов температур
• Высокая точность резьбы гарантирует плотное соединение без люфтов даже после многократных демонтажей
• Стандартная форма и размер позволяют заменить аналогичные изделия других брендов без переделки конструкций

Ограничения применения

• Не предназначен для работы в агрессивных химических средах — цинковое покрытие не выдерживает кислот, щелочей и солевых растворов
• Не рекомендуется для постоянного контакта с морской водой или влажным морским воздухом — риск быстрой коррозии
• Не следует применять в качестве несущего элемента в конструкциях с динамическими нагрузками (вибрации, удары) без дополнительной фиксации
• Длина 1000 мм делает её неудобной для компактных установок — выбирайте более короткие варианты (M8x200, M8x400), если возможно

Примеры использования

• Крепление кабельного лотка 200x100 мм к бетонному потолку через стальной кронштейн
• Сборка длинной секции лотковой системы с несколькими переходниками и поворотами
• Фиксация распределительного щита к вертикальной стойке в производственном корпусе
• Закрепление заземляющего провода к металлической раме через специальный контактный болт

Практические советы

• Перед монтажом проверьте, что резьбовой конец легко входит в подготовленное отверстие — если есть трудности, используйте метчик M8x1.25 для очистки резьбы
• При использовании в местах с возможным доступом воды — например, на открытых площадках — дополнительно смажьте резьбу антикоррозийной paste (например, WD-40 Specialist Anti-Friction)
• Не перетягивайте гайки — момент затяжки для M8 составляет около 15–20 Н·м; превышение может деформировать резьбу или повредить лоток
• Для удобства транспортировки и хранения — храните шпильку в сухом месте, желательно в оригинальной упаковке, чтобы избежать перегибов
• При заказе учтите, что длина 1000 мм требует места для хранения и перевозки — убедитесь, что ваша система доставки способна принять такой элемент
