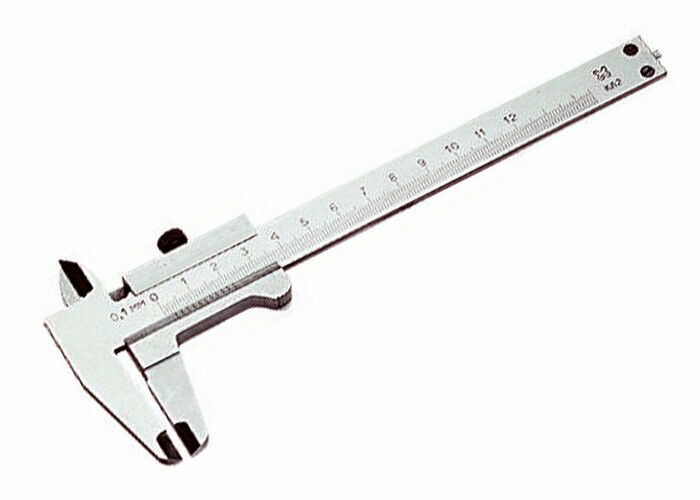

Штангенциркуль ШЦ-150 с глубиномером | 73/11/2/1 ВИХРЬ

Штангенциркуль с глубиномером ШЦ-150 ВИХРЬ - универсальный измерительный инструмент для точного определения внешних размеров, внутренних расстояний и глубины отверстий. Подходит для работы в цехах, настройки оборудования и домашнего ремонта. Артикул 73/11/2/1.

Назначение и область применения

Штангенциркуль с глубиномером ШЦ-150 ВИХРЬ предназначен для измерения линейных размеров деталей: наружных диаметров, толщины, внутренних расстояний между поверхностями и глубины отверстий или пазов. Инструмент применяется в машиностроении, приборостроении, ремонтных мастерских, на производстве и в условиях, где требуется высокая точность без использования сложной аппаратуры.

Технические характеристики

• Диапазон измерений: 0–150 мм - позволяет работать с деталями средней величины, например, валами, корпусами, плитами.
• Точность измерения: +-0,03 мм - соответствует классу точности 1, что обеспечивает надёжные результаты для промышленного контроля.
• Шаг измерения: 0,02 мм - цена деления по нониусу, позволяющая фиксировать изменения до сотых долей миллиметра.
• Тип шкалы: нониусная - механический способ считывания показаний, не требует питания.
• Вылет губок: 150 мм - максимальная длина измеряемого объекта по оси штанги.
• Материал: углеродистая сталь - устойчив к деформациям, износостойкий, подходит для интенсивного использования.
• Наличие глубиномера: да - специальная планка на конце бегунка для измерения глубины отверстий, канавок и пазов.
• Метрическая система: да - все значения указаны в миллиметрах, совместима с большинством чертежей и ГОСТов.

Совместимость и монтаж

Штангенциркуль с глубиномером ШЦ-150 ВИХРЬ не требует установки или подключения. Перед использованием проверьте нулевую отметку: при замкнутых губках и опущенном глубиномере указатель должен совпадать с нулём шкалы. Для правильного измерения плотно прижимайте губки к поверхности, не перекашивая инструмент. Глубиномер выдвигается только при необходимости - он не влияет на основные измерения.

Безопасность и стандарты

Инструмент соответствует требованиям к измерительным приборам класса точности 1 согласно ГОСТ 166-89. Материал не содержит острых заусенцев, покрытие не вызывает аллергических реакций. Не рекомендуется использовать в агрессивных средах (кислоты, щёлочи) - сталь подвержена коррозии без защиты.

Преимущества

• Надёжность механической системы - работает без батареек, не боится вибраций и перепадов температур.
• Удобный ход бегунка - плавное перемещение по штанге снижает риск ошибок при снятии показаний.
• Глубиномер встроен в конструкцию - не нуждается в дополнительных насадках или адаптерах.
• Пластиковый кейс в комплекте - защищает от повреждений и удобен для транспортировки.

Ограничения применения

• Не подходит для измерения мягких материалов (резина, пенопласт) - возможна деформация губок.
• Нельзя применять при температурах ниже –10 C и выше +40 C - изменение теплового расширения металла влияет на точность.
• Запрещено использовать для измерения вращающихся деталей - инструмент не рассчитан на динамические нагрузки.
• Не предназначен для автоматизированных систем - только ручное управление.

Примеры использования

• Измерение диаметра вала двигателя в ремонтной зоне.
• Контроль глубины сверления отверстия в металлической плите.
• Проверка толщины стенки трубопровода после проточки.
• Настройка зазора между деталями на сборочном конвейере.
• Определение размера паза в литой детали для изготовления прокладки.

Практические советы

• Перед каждым измерением очищайте рабочие поверхности губок и штанги от грязи и масла - даже микроскопический налёт искажает результат.
• Читайте показания строго под прямым углом - искажение угла зрения создаёт параллаксную ошибку.
• При измерении глубины опускайте глубиномер медленно, чтобы он не ударился о дно отверстия - это может повредить наконечник.
• Храните инструмент в кейсе, закрывая бегунок в крайнее положение - так сохраняется форма штанги и предотвращается прогиб.
• Проверяйте нуль хотя бы один раз в неделю - особенно если инструмент часто перевозят или используют в суровых условиях.
• Учитывайте посадочный диаметр: штанга имеет жесткую форму, поэтому не подходит для измерений в труднодоступных местах с ограниченным доступом.
