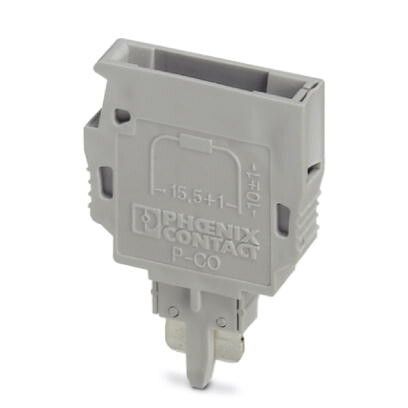

Штекер для установки электронных компонентов P-CO 1N4007/L-R | 3032460 Phoenix Contact

Штекер для установки электронных компонентов P-CO 1N4007/L-R от Phoenix Contact предназначен для надёжного подключения диода 1N4007 в печатных платах. Этот элемент используется там, где требуется механическая фиксация и электрический контакт без пайки.

Назначение и область применения

Штекер для установки электронных компонентов P-CO 1N4007/L-R позволяет устанавливать диод 1N4007 в качестве замены паяному соединению. Он применяется в случаях, когда нужна быстрая замена компонента, сервисное обслуживание или прототипирование. Подходит для плат с гнездовым контактом, где диод работает как выпрямитель или защитный элемент.

Технические характеристики

• Тип: штекер для установки электронных компонентов
• Поддерживаемый компонент: диод 1N4007
• Производитель: Phoenix Contact
• Артикул: 3032460

Совместимость и монтаж

Штекер для установки электронных компонентов P-CO 1N4007/L-R совместим только с диодами типа 1N4007 в корпусе DO-41. Установка происходит путём вставки выводов диода в соответствующие гнёзда штекера. Монтаж требует точной центровки - неверная ориентация нарушает работу цепи. Штекер не предназначен для поверхностного монтажа (SMD) и не подходит для других типов диодов.

Преимущества

• Ускоряет замену диода без пайки и демонтажа платы
• Снижает риск повреждения платы при ремонте
• Обеспечивает стабильный электрический контакт за счёт пружинных контактов
• Имеет проверенную конструкцию от Phoenix Contact, известного качеством соединений

Ограничения применения

• Не подходит для высокочастотных цепей - из-за паразитной ёмкости контактов
• Максимальный ток ограничен характеристиками диода 1N4007 (1 А постоянного тока)
• Не рекомендован для применений с вибрацией выше среднего уровня - возможен самопроизвольный выход из гнезда
• Требует наличия специального гнезда на плате; не является универсальным решением

Примеры использования

• Замена вышедшего из строя диода 1N4007 в импульсном блоке питания
• Прототипирование схем защиты от обратного напряжения на тестовых стендах
• Ремонт промышленного оборудования с частой заменой защитных диодов

Практические советы

• Перед установкой проверьте полярность диода - штекер не имеет маркировки, всё зависит от правильного положения компонента
• Не используйте силу при вставке - если диод не встаёт легко, проверьте соответствие гнезда и корпуса
• Храните штекеры в сухом месте - влага может вызвать окисление контактов
• Для массового производства рассмотрите возможность перехода на паяные решения - штекер экономичен только при малых сериях и сервисе
