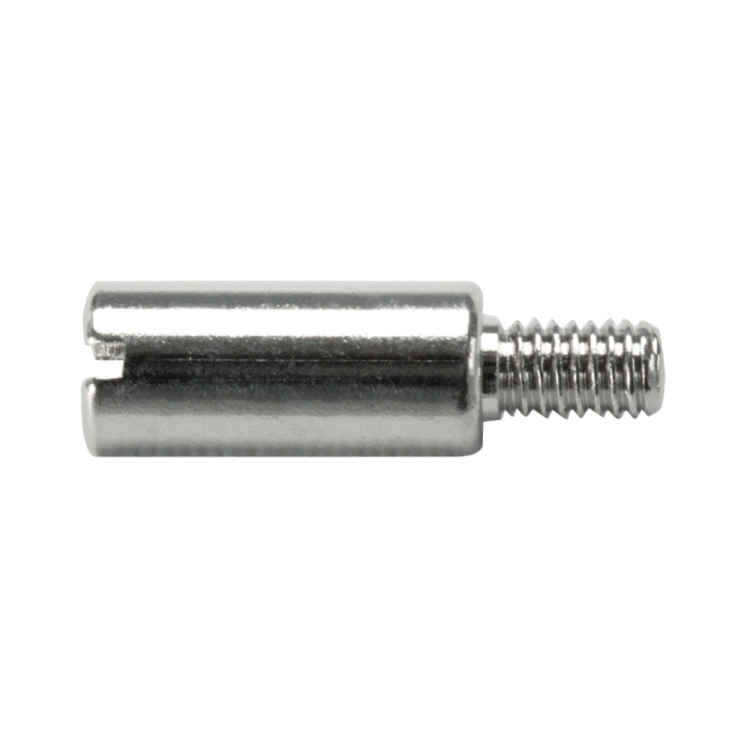

Штекер тестовый OptiClip CA707/TS/03 для проходной мини-клеммы | 331817 КЭАЗ

Штекер тестовый OptiClip CA707/TS/03 - это специализированный контактный элемент для быстрого подключения измерительного оборудования к проходным мини-клеммам CMT-4. Бренд Кэаз предлагает этот штекер как надежное решение для диагностики цепей без разборки соединений, особенно в условиях ограниченного доступа.

Назначение и область применения

Штекер тестовый OptiClip CA707/TS/03 предназначен для временного подключения вольтметров, мультиметров и других измерительных приборов к винтовым мини-клеммам CMT-4. Он позволяет снимать показания напряжения и тока без отключения провода или демонтажа клеммы. Подходит для обслуживания распределительных щитов, автоматических выключателей, частотных преобразователей и другого оборудования, где используются клеммы CMT-4.

Технические характеристики

• Тип изделия: штекер тестовый
• Совместим с клеммами CMT-4 (винтовой тип, сечение провода до 4 мм2)
• Высота штекера: 11 мм
• Рекомендуемый момент затяжки клеммы: 0,4 Нм
• Номинальный ток и напряжение: не указаны - не предназначены для постоянного прохождения тока

Совместимость и монтаж

Штекер OptiClip CA707/TS/03 устанавливается только в проходные мини-клеммы CMT-4. Для подключения:

1. Затяните клемму CMT-4 с проводом на рекомендованном моменте 0,4 Нм.
2. Вставьте штекер в открытую клемму до упора - он фиксируется механически.
3. Подключите измерительный щуп к выходному контакту штекера.

Не используйте штекер в качестве основного соединения - он не рассчитан на длительную нагрузку. После измерений извлеките его, чтобы сохранить целостность клеммы.

Особенности конструкции

Конструкция штекера обеспечивает плотный контакт с внутренней пластиной клеммы CMT-4 за счет жесткой металлической части и эластичного корпуса. Высота всего 11 мм позволяет использовать его даже в плотно укомплектованных щитах. Материалы обеспечивают устойчивость к окислению и механическому износу при многократных подключениях.

Ограничения применения

• Не применяйте для передачи рабочего тока - штекер не имеет номинальных значений тока и напряжения и не является коммутационным устройством.
• Не совместим с другими типами клемм (например, CMT-2, CMT-5, WAGO, Phoenix Contact).
• Избегайте перегрузки клеммы при затяжке - превышение момента 0,4 Нм может повредить контактную группу.
• Не используйте в средах с высокой вибрацией без дополнительной фиксации.

Примеры использования

• Проверка наличия напряжения на входе частотного преобразователя без отсоединения силового кабеля.
• Измерение тока в цепи управления PLC через клемму CMT-4 во время запуска станка.
• Диагностика обрывов в слаботочных цепях в распределительных щитах.

Практические советы

• Перед установкой проверьте, что клемма CMT-4 точно соответствует типу - штекер не подойдет к аналогам от других производителей.
• Убедитесь, что провод в клемме зажат правильно: плохой контакт вызывает искрение и неверные показания.
• Храните штекеры в сухом месте - влага снижает долговечность контактов.
• При работе с высокими напряжениями соблюдайте правила безопасности: используйте изолирующие насадки на щупах и работайте в диэлектрических перчатках.
• Артикул 331817 - это оригинальная деталь от Кэаз; аналоги могут иметь другие геометрические параметры и не обеспечивать надежный контакт.
