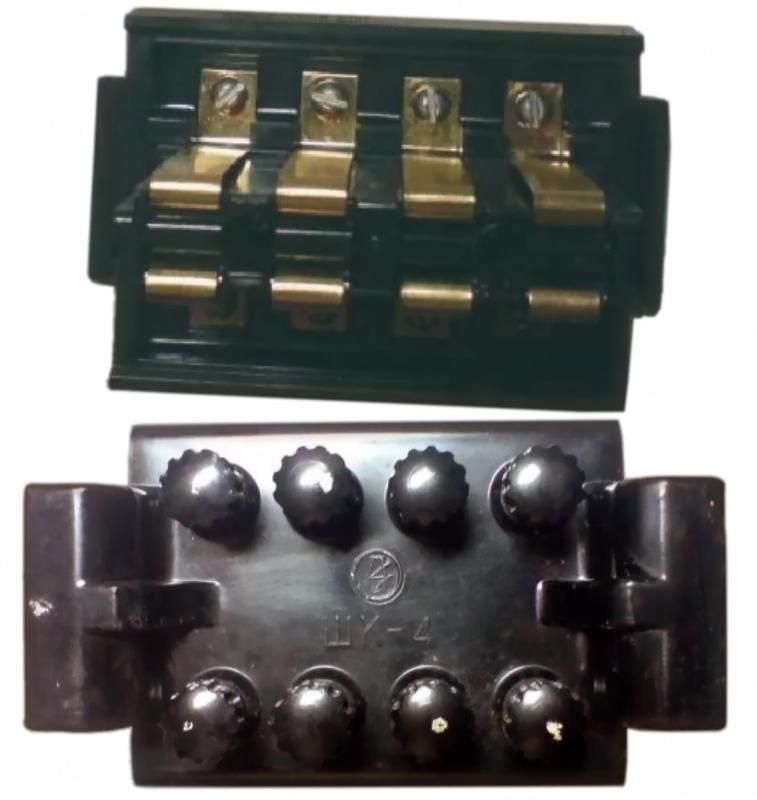

Штепсель контрольный ШК-4, 2 жилы, 1.5...3 мм ЧЭАЗ A8119-80095915

Штепсель контрольный ШК-4 от ЧЭАЗ - это надёжный соединительный элемент для контрольных цепей, предназначенный для быстрого подключения и отключения двух жил провода сечением до 28,26 мм2. Применяется в системах автоматизации, пультах управления и испытательном оборудовании.

Назначение и область применения

Штепсель контрольный ШК-4 используется для временного или постоянного подключения контрольных сигналов, датчиков, тестового оборудования и слаботочных цепей. Подходит для ситуаций, где требуется частое отключение и подключение проводов без инструментов - например, при наладке, диагностике или обслуживании оборудования.

Технические характеристики

• Номинальное поперечное сечение провода: 7,07–28,26 мм2 (соответствует диаметру жилы 1,5–3 мм)
• Максимальный внешний диаметр изолированного провода: 1,5–3 мм
• Максимальное количество подключаемых жил: 2
• Материал изоляции: полиамид - устойчив к механическим нагрузкам и химическим воздействиям
• Рабочий температурный диапазон: от –40 C до +50 C
• Цвет изоляции: чёрный
• Исполнение: отвод - позволяет подключить провод без разрезания основной линии

Совместимость и монтаж

Штепсель контрольный ШК-4 совместим с медными и многожильными проводами, соответствующими указанным параметрам сечения и диаметра. Монтаж осуществляется путём вставки подготовленного провода в контактную часть устройства - зажим фиксирует жилу механически, без необходимости пайки или винтового крепления. Для надёжного контакта рекомендуется зачищать конец провода на 8–10 мм. Установка возможна на панели, щите или корпусе оборудования с помощью крепёжных отверстий, предусмотренных конструкцией.

Преимущества

• Не требует инструментов для подключения/отключения - удобство при оперативных работах
• Высокая механическая прочность благодаря материалу изоляции (полиамид)
• Устойчивость к перепадам температур - работает в условиях холодных цехов и открытых площадок
• Стандартная цветовая маркировка (чёрный) упрощает идентификацию в сложных схемах
• Отводящее исполнение снижает риск повреждения основного кабеля при подключении

Ограничения применения

• Не предназначен для силовых цепей - максимальное сечение и токовые параметры рассчитаны только на контрольные и сигнальные линии
• Запрещено использовать с проводами большего диаметра - это приведёт к плохому контакту или повреждению зажима
• Не имеет защиты от влаги и пыли - не применяется во влажных средах без дополнительной герметизации
• Не поддерживает многократные циклы подключения более 500 раз - после этого возможно ослабление зажима

Примеры использования

• Подключение датчиков положения на станках с ЧПУ
• Временное подключение осциллографа или мультиметра при настройке системы управления
• Контрольные точки на пульте управления конвейера
• Тестирование реле и контакторов в распределительных щитах

Практические советы

• Перед установкой проверьте соответствие диаметра провода заявленным значениям - даже небольшой перекос (например, 3,2 мм вместо 3 мм) может вызвать плохой контакт
• При использовании в вибрационных средах дополнительно закрепите штепсель контрольный ШК-4 с помощью хомута или клея, чтобы исключить самопроизвольное выскальзывание
• Не используйте для подключения алюминиевых проводов - они менее пластичны и могут повредить внутренние контакты
• Артикул a8119-80095915 - единственный номер для заказа оригинала от ЧЭАЗ; аналоги могут отличаться по размерам и надёжности зажима
