ШТОК 330ММ 10Х10 ДЛЯ ВЫНОСНОЙ РУКОЯТКИ ФРОНТ./БОК. УСТАНОВКИ НА SD160-250 /БОК. SD630 - SSDSH331625 APC

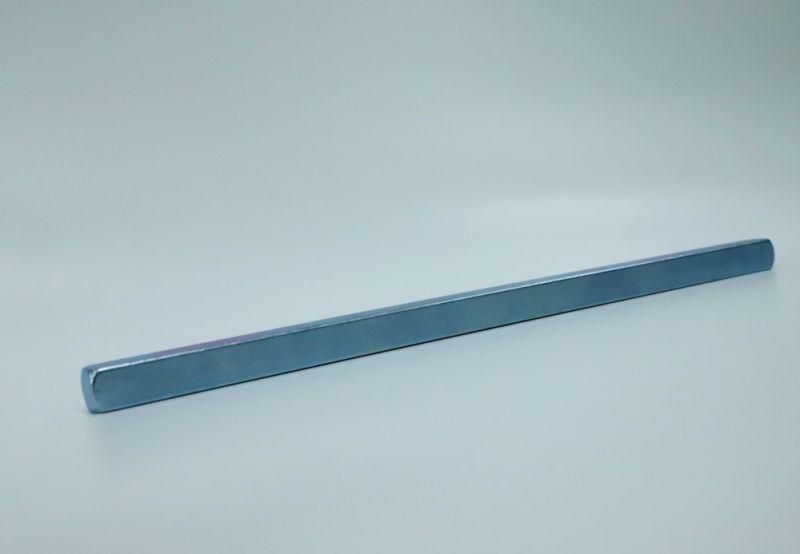

Шток 330мм 10х10 для рукоятки SD125-250 от Systeme Electric - это удлинительный элемент, предназначенный для соединения выключателя-разъединителя серии SystemePact SD с поворотной рукояткой, установленной на двери распределительного щита. Артикул ssdsh331625 обеспечивает надёжную передачу крутящего момента при управлении из удалённого положения.

Назначение и область применения

Шток 330мм 10х10 для рукоятки SD125-250 используется для управления выключателями-разъединителями SystemePact SD током 125–160 А из удалённого места - например, когда сам аппарат смонтирован внутри щита, а рукоятка выведена на дверь. Это позволяет оператору выполнять коммутацию без необходимости открывать корпус, что улучшает безопасность и удобство обслуживания. Применяется в силовых распределительных щитах промышленных объектов, цехах, энергообъектах.

Технические характеристики

• Длина штока: 330 мм
• Сечение: 10×10 мм (квадратное)
• Материал: сталь, покрытая антикоррозийным слоем
• Рабочий ток совмещаемых устройств: до 160 А
• Совместим с рукоятками серии SD125–SD250

Совместимость и монтаж

Шток 330мм 10х10 для рукоятки SD125-250 устанавливается между выходным валом выключателя-разъединителя и поворотной рукояткой. Для монтажа требуется совпадение посадочных отверстий: шток имеет квадратное сечение 10×10 мм, которое точно соответствует гнездам рукояток и валов системы SystemePact SD. Установка выполняется вручную - шток вставляется в оба соединения до фиксации. Не требует инструментов. Перед установкой проверьте, чтобы вал и рукоятка были в нейтральном положении (выключенное состояние).

Безопасность и стандарты

Шток 330мм 10х10 для рукоятки SD125-250 разработан в соответствии с требованиями к механической прочности и долговечности для промышленного оборудования. Соответствует нормам безопасности IEC 60947-3 для выключателей-разъединителей. Не является электроизолирующим элементом - не заменяет средства защиты при работе под напряжением.

Преимущества

• Обеспечивает точную передачу усилия без люфта благодаря жесткому квадратному профилю
• Стандартная длина 330 мм оптимальна для большинства типовых щитов с дверями
• Изготовлен из стали с защитным покрытием - устойчив к коррозии в условиях производства
• Не требует регулярного обслуживания после первичной установки

Ограничения применения

• Не подходит для выключателей других серий - только для SystemePact SD125–SD250
• Не рассчитан на нагрузки выше 160 А - использование с более мощными аппаратами недопустимо
• Не применяется в условиях постоянного воздействия воды или химически активных сред - не имеет герметизации
• Длина 330 мм не подойдёт для глубоких или нестандартных щитов - при больших расстояниях потребуется удлинитель или другой вариант

Примеры использования

• Щитовой модуль на производстве: выключатель-разъединитель установлен внутри закрытого щита, рукоятка вынесена на дверь - шток обеспечивает безопасное отключение питания без доступа внутрь
• Энергетический пункт: необходимость частого переключения режимов работы - шток позволяет управлять разъединителем с внешней стороны щита
• Линия конвейера: шток используется там, где доступ к основному оборудованию ограничен, а аварийное отключение должно быть быстрым и видимым

Практические советы

• Перед установкой убедитесь, что шток свободно вращается в обоих соединениях - заедание указывает на перекос или грязь
• Проверяйте посадочный диаметр: сечение 10×10 мм должно плотно входить в гнёзда - зазор свыше 0,2 мм снижает надёжность передачи момента
• При длительной эксплуатации периодически осматривайте шток на предмет деформаций или следов коррозии - особенно в сырых помещениях
• Не используйте шток в качестве рычага для принудительного включения - это может повредить механизм выключателя
• Запасной шток ssdsh331625 рекомендуется иметь на складе - он легко изнашивается при частых операциях и не ремонтируется
