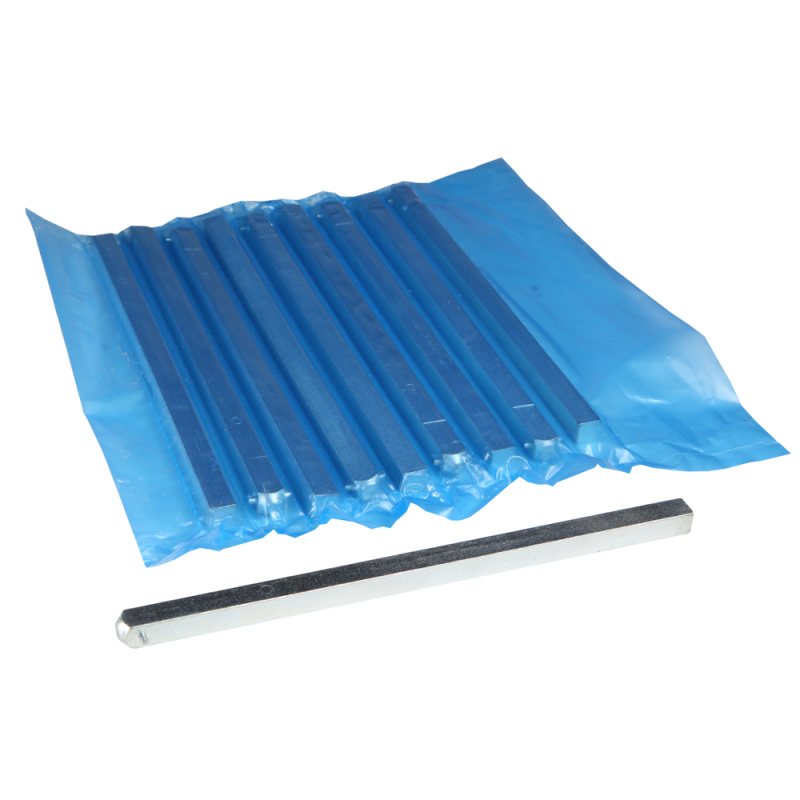

Шток OptiSwitch DI 1600 А 12x255 мм КЭАЗ (Курский электроаппаратный завод) 275129

Шток OptiSwitch DI-630~1600A-12X255 мм - это механический аксессуар для управления выключателями КЭАЗ Optima серии OptiSwitch DI с номинальным током до 1600 А. Он обеспечивает удалённое переключение через внешний рычаг или привод, что особенно важно при установке оборудования в труднодоступных местах.

Назначение и область применения

Шток OptiSwitch DI-630~1600A-12X255 мм предназначен для передачи движения от внешнего механизма (например, ручного привода или автоматического исполнительного устройства) к контакторному узлу выключателя. Применяется исключительно совместно с выключателями серии OptiSwitch DI номиналом 400–1600 А. Подходит для распределительных щитов, силовых пунктов, систем автономного управления на производствах и объектах ЖКХ.

Технические характеристики

• Номинальный ток выключателя, с которым используется: 1600 А
• Длина штока: 255 мм
• Сечение штока: 12 × 12 × 12 мм (квадратный профиль)
• Материал: сталь с антикоррозийным покрытием
• Тип изделия: аксессуар для коммутационных устройств
• Способ монтажа: фиксируется напрямую на корпус аппарата

Совместимость и монтаж

Шток OptiSwitch DI-630~1600A-12X255 мм совместим только с выключателями серии OptiSwitch DI, имеющими соответствующий выходной вал. Устанавливается путём вставления в специальный паз на боковой поверхности аппарата и фиксации болтом или зажимом - зависит от модели выключателя. Перед монтажом проверьте наличие подходящего гнезда на вашем оборудовании. Шток не предназначен для самостоятельного использования - он всегда работает в паре с основным выключателем.

Преимущества

• Стандартная форма и размеры обеспечивают взаимозаменяемость между моделями OptiSwitch DI одного токового класса
• Увеличивает безопасность обслуживания за счёт возможности оперирования выключателем издалека
• Изготовлен из прочной стали с защитой от окисления - долговечен даже в условиях повышенной влажности
• Не требует дополнительных инструментов для замены - легко демонтируется и устанавливается

Ограничения применения

• Не применяется с другими сериями выключателей - даже если они имеют аналогичный токовый рейтинг
• Не рассчитан на использование вне закрытых распределительных устройств - открытый монтаж недопустим
• Не является элементом защиты - не предохраняет от перегрузок или коротких замыканий
• Работает только в положении “ручное управление” - несовместим с автоматическими системами типа PLC без дополнительного интерфейса

Примеры использования

• Подключение к выключателю в цепях питания крупных насосных станций
• Управление питанием конвейерной ленты из операторской комнаты
• Обслуживание высоковольтных ячеек в подстанциях без необходимости открывать крышку щита
• Замена старого штока после повреждения в процессе эксплуатации

Практические советы

• Перед установкой убедитесь, что шток полностью вошёл в гнездо - слабое соединение вызывает проскальзывание и отказ в работе
• Проверьте свободный ход штока: если есть трение или заедание - возможно, требуется смазка контактной поверхности (не маслом! используйте графитную смазку)
• При замене штока OptiSwitch DI-630~1600A-12X255 мм обязательно сверьтесь с номером вашего выключателя - некоторые версии имеют изменённую форму входного канала
• Не допускайте воздействия ударных нагрузок на шток - он не предназначен для частого ручного включения/выключения, только для передачи усилия
