Швеллер 50х50х2,5 L1400 мм тройная перфорация HD | P50-50-2.5-1400 3P КМ-профиль LO27816

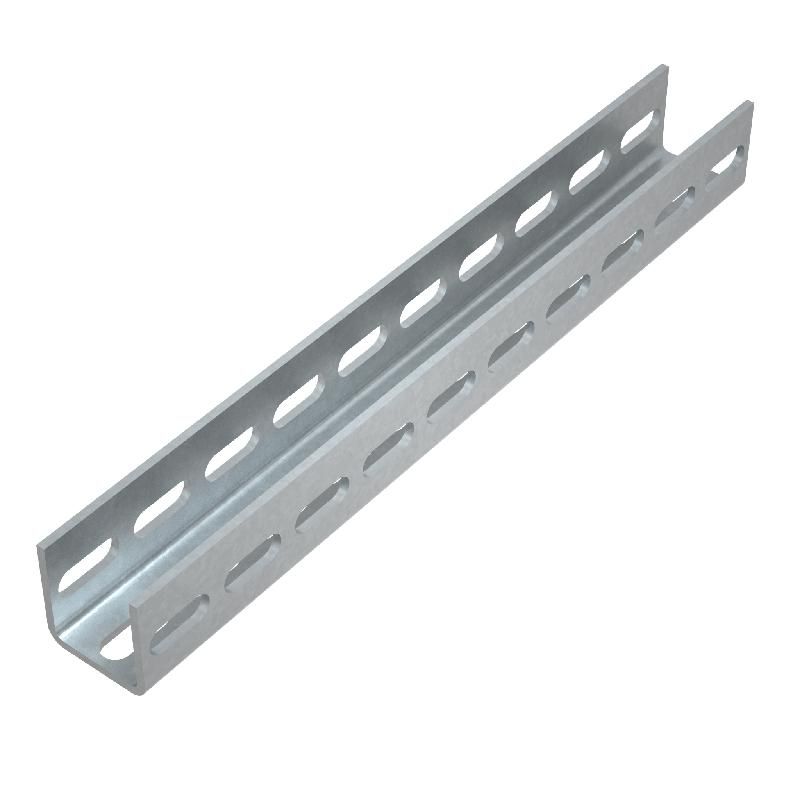

Швеллер 50х50х2,5 L1400 мм тройная перфорация КМ-профиль - это стальной опорный профиль с оцинкованным покрытием и перфорацией на трех сторонах, предназначенный для сборки несущих конструкций в кабеленесущих системах и металлических каркасах. Бренд СИСТЕМА КМ и артикул lo27816 обеспечивают совместимость с другими элементами системы.

Назначение и область применения

Швеллер 50х50х2,5 L1400 мм тройная перфорация КМ-профиль используется как опорный элемент для монтажа кабеленесущих систем, стоек, направляющих и других металлоконструкций. Подходит для фиксации оборудования, трубопроводов, коробов и шкафов. Перфорация на всех трех гранях позволяет устанавливать профиль в любом положении - вертикально, горизонтально или под углом - без необходимости сверления дополнительных отверстий.

Технические характеристики

• Размер сечения: 50×50 мм
• Толщина стенки: 2,5 мм
• Длина: 1400 мм
• Перфорация: три стороны (верхняя, боковые)
• Материал: сталь
• Защитное покрытие: цинк методом горячего погружения (ГОСТ 9.307-89)
• Класс corrosion resistance: U1 (по ГОСТ 15150-69 - для умеренно влажных и слабокоррозийных сред)

Совместимость и монтаж

Швеллер 50х50х2,5 L1400 мм тройная перфорация КМ-профиль совместим со стандартными крепежными элементами системы СИСТЕМА КМ: болтами М6–М8, хомутами, кронштейнами и крепежными планками. Отверстия в перфорации рассчитаны под стандартный шаг 25–30 мм. Для монтажа используются саморезы, заклепки или болты с гайками. Установка возможна на стены, потолки, колонны и другие поверхности с помощью анкеров или дюбелей. Рекомендуется использовать уровень при выравнивании нескольких профилей в одной плоскости.

Безопасность и стандарты

• Оцинкование соответствует ГОСТ 9.307-89 - обеспечивает долговечную защиту от коррозии
• Эксплуатационная классификация по ГОСТ 15150-69 - категория U1 (умеренные климатические условия)
• Не предназначен для контакта с агрессивными химическими веществами, морской водой или промышленными выбросами

Преимущества

• Тройная перфорация - возможность крепления с любой стороны без доработки
• Оцинкованное покрытие увеличивает срок службы в условиях повышенной влажности
• Высокая жесткость сечения 50×50 мм обеспечивает надежную нагрузочную способность
• Стандартизированные размеры позволяют легко комбинировать с другими элементами СИСТЕМА КМ
• Удобство сборки - снижает время монтажа за счет готовых отверстий

Ограничения применения

• Не рекомендуется для использования в агрессивных средах: химических цехах, побережьях морей, зонах с частыми осадками и соляным туманом
• Запрещено применять при температурах выше +80 C - риск деформации и снижения прочности оцинковки
• Не подходит для несущих конструкций с динамической нагрузкой выше 150 кг/м (без дополнительного усиления)
• Длина 1400 мм требует промежуточной опоры при прогибе более 5 мм под собственным весом + нагрузка

Примеры использования

• Каркасы для кабельных лотков в серверных и распределительных щитовых
• Подвесные конструкции для воздуховодов и трубопроводов в офисах и производственных помещениях
• Фиксация светильников, датчиков и автоматики на стенах и потолках
• Сборка нестандартных рам для оборудования в мастерских и на объектах капитального ремонта

Практические советы

• При использовании в помещениях с влажностью >70% проверьте целостность цинкового покрытия после установки - поврежденные участки можно обработать антикоррозийным спреем
• Для длинных рядов (более 3 метров) используйте минимум две точки крепления на каждом профиле, чтобы избежать провисания
• Выбирайте крепеж с учетом толщины стенки (2,5 мм): лучше использовать болты с широкой шайбой или саморезы с самоцентрирующим наконечником
• При комплектации системы следите, чтобы все элементы были от одного производителя - СИСТЕМА КМ гарантирует точность посадки деталей
• Храните профили в сухом месте до монтажа - контакт с влагой перед установкой может вызвать белый налет на цинке, который не влияет на прочность, но затрудняет окраску
