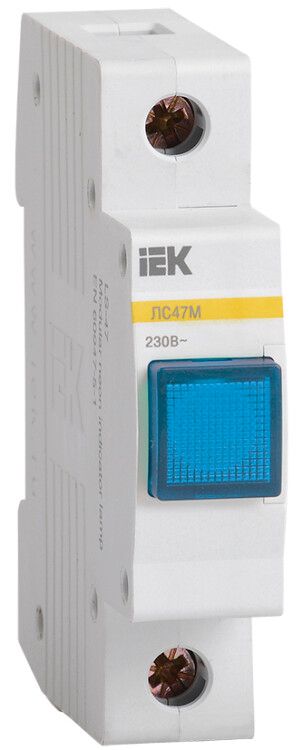

Сигнальная лампа ЛС-47М (синяя) (матрица) | MLS20-230-K07 IEK

Сигнальная лампа ЛС-47М (синяя) (матрица) от IEK предназначена для визуальной индикации состояния электрических цепей. Модель выполнена на базе светодиода, устанавливается на DIN-рейку и подходит для работы в промышленных условиях с напряжением 230 В переменного тока. Артикул mls20-230-k07 соответствует серии KARAT.

Назначение и область применения

Сигнальная лампа ЛС-47М (синяя) (матрица) используется для отображения состояния оборудования: включения, работы, аварии или готовности. Подходит для установки в щитах управления, на панелях станков, конвейерах, насосных станциях и других объектах промышленной автоматизации. Синий цвет свечения применяют для обозначения нормального режима, подготовки к запуску или информационных сигналов.

Технические характеристики

• Цвет свечения: синий
• Тип лампы: светодиод (LED)
• Номинальное напряжение: 230 В
• Тип напряжения: переменный (AC)
• Максимальная мощность: 0,01 Вт
• Количество контактов: 2
• Глубина монтажа: 72,5 мм
• Модульная ширина: 1 модуль (17,5 мм)
• Срок службы: 30 000 часов
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, допустима повышенная влажность)

Совместимость и монтаж

Сигнальная лампа ЛС-47М (синяя) (матрица) монтируется на стандартную DIN-рейку типа TS35. Для установки требуется свободное место глубиной не менее 72,5 мм за рейкой. Клеммы рассчитаны на провода сечением до 2,5 мм2. Подключение осуществляется напрямую к сети 230 В AC - дополнительные преобразователи не требуются. Обратите внимание: корпус не герметичен, поэтому не предназначен для открытых площадок или влажных сред без дополнительной защиты.

Безопасность и стандарты

Сигнальная лампа ЛС-47М (синяя) (матрица) соответствует требованиям ГОСТ Р 50030.5.2 и IEC 60947-5-1 для устройств управления. Серия KARAT прошла сертификацию в системе ЕАС. Напряжение 230 В соответствует сетям бытового и промышленного назначения в России и странах СНГ.

Преимущества

• Высокая надежность благодаря использованию LED-элемента - срок службы в 30 000 часов исключает частую замену.
• Минимальное энергопотребление (0,01 Вт) снижает нагрузку на источник питания и экономит электроэнергию.
• Компактная форма (1 модуль) позволяет компактно размещать несколько ламп на одной DIN-рейке.
• Работает без перегрева даже при длительном включении.

Ограничения применения

• Степень защиты IP20 не обеспечивает защиту от брызг, пыли и влаги - нельзя использовать вне закрытых щитов или в сырых помещениях без дополнительного кожуха.
• Не предназначена для постоянного воздействия температур ниже −40 C или выше +40 C.
• Поддерживается только переменный ток 230 В - несовместима с постоянным током (DC) или другими уровнями напряжения.

Примеры использования

• Индикация “готово” на панели ЧПУ станка.
• Обозначение активного канала в распределительном щите.
• Сигнал “нормальная работа” на конвейере в пищевой промышленности.
• Индикатор включения системы вентиляции в административном здании.

Практические советы

• При монтаже проверьте, что за DIN-рейкой достаточно места - глубина 72,5 мм включает выступающие клеммы.
• Для многоламповых решений используйте одинаковые модели - так легче обслуживать и заменять элементы.
• При замене старой лампы убедитесь, что питание отключено - хотя мощность невелика, напряжение 230 В опасно для жизни.
• Если требуется защита от влаги, выбирайте модель с IP65/IP67 или устанавливайте ЛС-47М внутри герметичного корпуса.
