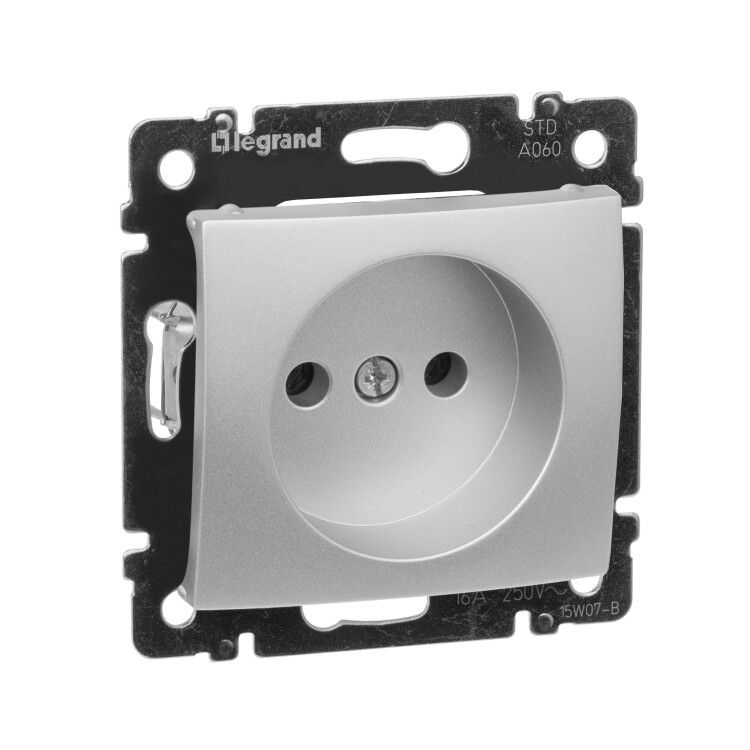

Розетка 1-м СП Valena 16А IP21 без заземл. на винтах механизм алюм. (уп.10шт) IEK 770116 Legrand

Розетка 16А алюминий без заземления от Legrand (серии Valena, артикул 770116) предназначена для подключения бытовых и промышленных устройств в сетях без защитного проводника. Устройство рассчитано на работу в условиях скрытой установки и подходит для объектов со старой проводкой.

Назначение и область применения

Розетка 16А алюминий без заземления используется там, где в электропроводке отсутствует защитный проводник PE - например, в домах с алюминиевой проводкой, построенных до 1990-х годов, или в объектах с необновлённой системой TN-C. Подходит для подключения оборудования с двуполюсным штекером: переносные светильники, насосы, маломощные станки, бытовые приборы без металлического корпуса.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Максимальная мощность: 3680 Вт (при 230 В и cosφ=1)
• Количество фаз: одна
• Способ подключения: винтовые клеммы
• Степень защиты: IP20 - защита от доступа пальцами, но не от воды и пыли
• Температурный диапазон: от -5 C до +40 C
• Частота: 50 Гц
• Габариты: 71×71×40 мм
• Материал корпуса: пластик, без галогенов, лакированная глянцевая поверхность
• Ударопрочность: IK04 - выдерживает слабые удары (например, случайные столкновения инструментом)
• Выполнена как механизм с накладкой - совмещает внутреннюю часть и лицевую рамку

Совместимость и монтаж

Розетка 16А алюминий без заземления устанавливается в стандартную круглую монтажную коробку глубиной не менее 40 мм. Крепление осуществляется за счёт распорных элементов и двух шурупов - обеспечивает плотное прилегание к стене. Для подключения используются два винтовых зажима: один для фазы, второй для нуля. Наличие проходных функций позволяет использовать её как ответвительный пункт в цепи - можно запитать следующую розетку через контактные площадки внутри механизма.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51323.1–99 и ГОСТ Р 51323.2–99 для розеток без защитного контакта. Отсутствие заземления делает его безопасным только для класса II электрооборудования - то есть устройств с двойной изоляцией и не имеющих открытых металлических частей. Не допускается использование с оборудованием, требующим заземления (стиральные машины, холодильники, компьютеры с металлическими корпусами).

Преимущества

• Подходит для замены устаревших розеток в старых зданиях без реконструкции проводки
• Глянцевая лакированная поверхность легко моется, не собирает пыль
• Пластик без галогенов снижает риск выделения токсичных веществ при перегреве
• Проходные контакты позволяют организовать последовательное подключение нескольких точек без дополнительных перемычек
• Совместима с другими изделиями серии Valena - единый дизайн и крепёж

Ограничения применения

• Запрещено применять в помещениях с повышенной влажностью (ванна, баня, бассейн) - степень защиты IP20 недостаточна
• Не подходит для подключения оборудования с металлическим корпусом, требующего заземления
• Не следует использовать в местах с высокой вероятностью механических повреждений - IK04 не обеспечивает защиту от серьёзных ударов
• Не предназначен для работы при температурах ниже -5 C - возможна хрупкость материала
• Отсутствуют индикационные элементы - невозможно определить наличие напряжения визуально

Примеры использования

• Подключение переносного сварочного аппарата в мастерской с алюминиевой проводкой
• Работа с фрезерным станком в цеху, где заземление не предусмотрено проектом
• Замена старой розетки в квартире без заземляющего провода
• Обеспечение питания осветительных приборов в подвале или кладовой

Практические советы

• Перед установкой проверьте тип проводки: если есть только два провода - L и N - эта розетка подходит; если есть третий провод (PE) - используйте модель с заземлением
• При использовании проходных функций затягивайте винты клемм с усилием 0,4–0,6 Нм - слишком слабо или сильно может вызвать нагрев и окисление контактов
• Не комбинируйте эту розетку с современной техникой, особенно с импульсными источниками питания - они чувствительны к качеству заземления
• При монтаже в деревянные конструкции соблюдайте нормы противопожарной безопасности - используйте термостойкие коробки
• Эта розетка - временное решение. При возможности рекомендуется модернизация сети с добавлением системы TN-S или TN-C-S
