Выключатель автоматический 320А 3200Im ВА51-39-340010 УХЛ3 690В AC КЭАЗ 220766

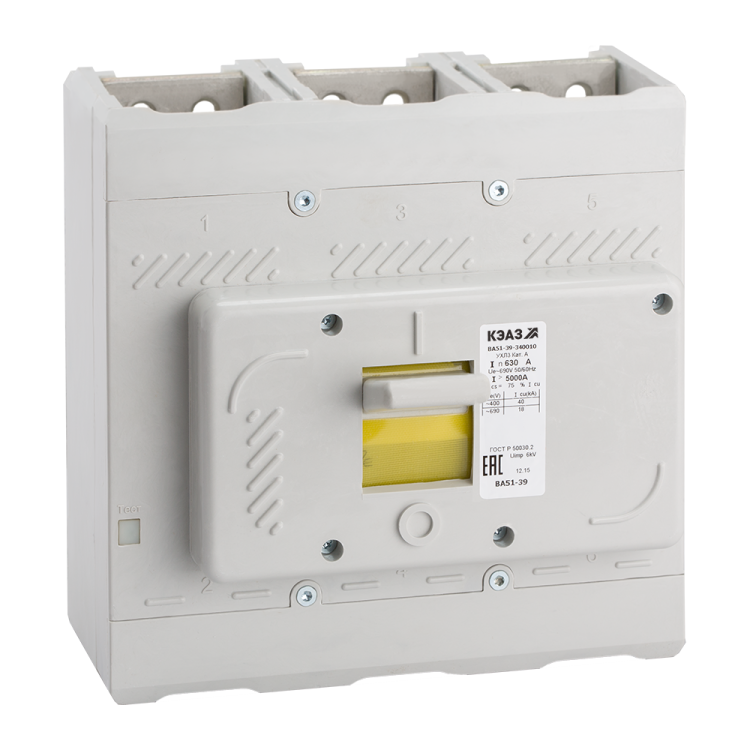

Автоматический выключатель ВА51-39-340010-320А-3200-690В-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Подходит для установки на монтажную плату в промышленных системах с напряжением до 690 В переменного тока.

Назначение и область применения

Выключатель автоматический ВА51-39-340010-320А-3200-690В-УХЛ3 используется для защиты электрических сетей от сверхтоков: перегрузок и коротких замыканий. Также он позволяет вручную включать и отключать нагрузку - но не для частых операций. Применяется в промышленных распределительных щитах, на станках, конвейерах, в системах питания крупных двигателей и других мощных потребителей. Работает в цепях переменного тока 50/60 Гц с напряжением до 690 В. Может использоваться в условиях умеренного и холодного климата благодаря исполнению УХЛ3.

Технические характеристики

• Номинальное напряжение: 690 В (переменный ток)
• Номинальный ток: 320 А - максимальный ток, который выключатель может длительно проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 40 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Уставка срабатывания магнитного расцепителя: 3200 А - сработает при внезапном скачке тока выше этой отметки
• Диапазон настройки защиты от перегрузки: 320 А - тепловой расцепитель срабатывает при долговременной перегрузке, близкой к номинальному значению
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Максимальное сечение кабеля: 185 мм2 - можно подключать толстые медные жилы
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, устойчив к влаге и перепадам
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды; требует установки внутри закрытого шкафа
• Тип подключения: винтовое - зажимы для кабелей затягиваются гайками
• Способ монтажа: на монтажную плиту - крепится болтами через отверстия в основании
• Конструкция: стационарное исполнение - не является модульным, не вставляется в DIN-рейку
• Привод: ручной - управление осуществляется рычагом
• Дугогасительная камера: 6 камер - обеспечивает гашение дуги при отключении больших токов
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление

Совместимость и монтаж

Выключатель автоматический ВА51-39-340010-320А-3200-690В-УХЛ3 монтируется на металлическую монтажную плиту с помощью четырёх винтов. Размеры и расположение отверстий соответствуют стандартному креплению для таких устройств. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки винтов - слишком слабая фиксация вызовет нагрев, а избыточная - повредит корпус. Подключение кабелей выполняется только винтовыми зажимами, допускается использование медных жил сечением до 185 мм2. Нельзя использовать алюминиевые провода без переходных наконечников. Поскольку устройство не имеет DIN-крепления, его нельзя установить в типовые сборочные шкафы с рейками - требуется специальная панель.

Безопасность и стандарты

Выключатель автоматический ВА51-39-340010-320А-3200-690В-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-081-05758109-2011. Сертифицирован в Реестре средств электротехнического оборудования (РЭП) под номером РЭ-2514/20. Обеспечивает классическую двухступенчатую защиту: тепловая - против перегрузки, магнитная - против КЗ. Отключение происходит без взрывов и выбросов, благодаря наличию шести дугогасительных камер. Однако из-за степени защиты IP20 запрещено применение в открытых помещениях, сырых средах или местах с высокой запылённостью.

Преимущества

• Высокая отключающая способность - 40 кА - надёжно защищает даже в сетях с большой мощностью
• Широкий диапазон рабочих температур - от -60 C до +40 C - позволяет использовать в суровых климатических условиях
• Жёсткий литой корпус - механическая прочность и долговечность
• Простая и проверенная конструкция - минимум отказов при правильной эксплуатации
• Поддержка больших сечений кабелей - удобно для мощных линий

Ограничения применения

• Не подходит для частых включений/выключений - предназначен только для редких операций
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния или дистанционное управление
• IP20 - нельзя устанавливать вне шкафа, в пыльных, влажных или наружных условиях
• Не совместим с DIN-рейкой - требует отдельной монтажной панели
• Нет возможности регулировки порога срабатывания - уставка магнитного расцепителя фиксирована на 3200 А
• Только переменный ток - не применяется в цепях постоянного тока, хотя заявлено 440 В DC в описании производителя, этот вариант не реализован в данной модели

Примеры использования

• Защита главного входа на промышленном станке с мощностью двигателя более 100 кВт
• Распределительный щит на заводе с питанием 690 В, где используются насосы, компрессоры, печи
• Централизованная система питания конвейерной линии в пищевой или химической промышленности
• Щитовая в холодном регионе (например, Якутия, Магадан) - благодаря исполнению УХЛ3

Практические советы

• При выборе убедитесь, что номинальный ток нагрузки не превышает 320 А - иначе возможны ложные срабатывания
• Используйте только медные кабели сечением до 185 мм2 - алюминий требует переходных наконечников и контроля момента затяжки
• Обязательно монтируйте в закрытый шкаф с уровнем защиты не ниже IP54 - чтобы компенсировать IP20 самого аппарата
• Проверьте соответствие сечения кабеля и зажима перед первым включением - плохой контакт - основная причина перегрева
• Не используйте для частых включений - это сокращает срок службы механизма и контактов
• При замене старого автомата - учтите, что ВА51-39-340010-320А-3200-690В-УХЛ3 не является прямым аналогом модульных устройств - нужна адаптация панели
