Выключатель автоматический ВА08-0405Н-357930-00УХЛ3 400А, 660В длинные выводы | 1040653 Контактор (Legrand)

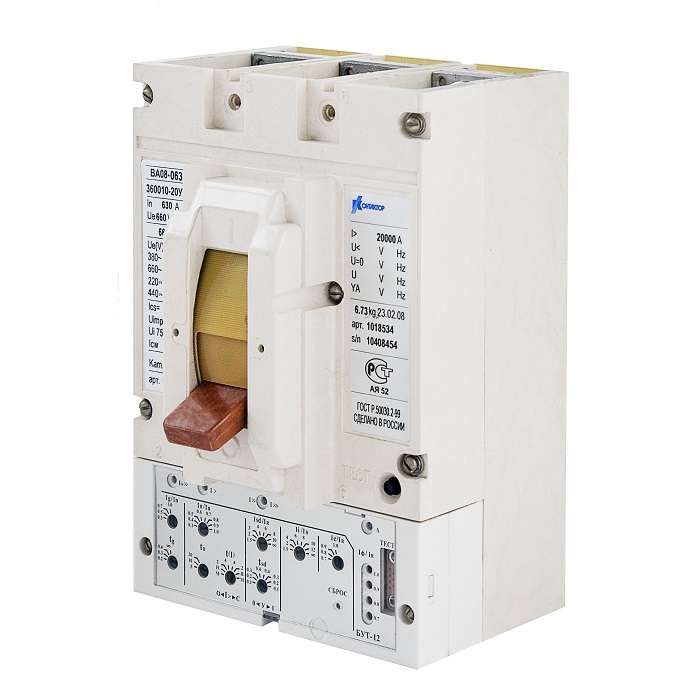

Автоматический выключатель ВА08-0405Н-357930-00УХЛ3 400А, 660В, длинные выводы - устройство для защиты электрических цепей от перегрузок и коротких замыканий, предназначенное для стационарной установки на монтажную плату. Выключатель ВА08-0405Н-357930-00УХЛ3 400А, 660В, длинные выводы выпускается компанией Контактор Ульяновск в рамках серии ВА08 и рассчитан на высокие токовые нагрузки в промышленных системах.

Назначение и область применения

Выключатель ВА08-0405Н-357930-00УХЛ3 400А, 660В, длинные выводы используется для редких (не более шести раз в сутки) включения и отключения электрических цепей переменного тока с частотой 50–60 Гц. Он обеспечивает защиту оборудования от перегрузок и коротких замыканий. Подходит для установки в силовых щитах, распределительных устройствах, на панелях станков, конвейеров и других промышленных объектах с жесткими требованиями к надежности.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева;
• Номинальное напряжение: 660 В - предельное рабочее напряжение сети переменного тока;
• Номинальная отключающая способность: 30 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить;
• Количество полюсов: 3 - защита трёхфазной цепи;
• Тип расцепителя: электронный - точная и регулируемая защита по току и времени, позволяет настроить чувствительность под конкретную нагрузку;
• Тип дополнительного расцепителя: независимый - возможность удалённого отключения через внешний сигнал (например, от системы управления);
• Способ монтажа: монтажная плата - фиксация болтами прямо на печатной плате или жёстком основании;
• Конструктивное исполнение: стационарное - не предусматривает выдвижения для обслуживания;
• Вид привода: ручной - управление осуществляется только механическим рычагом;
• Степень защиты: IP00 - отсутствие защиты от пыли и влаги; требует установки внутри закрытого корпуса или щита;
• Длинные выводы - обеспечивают удобное подключение к шинам или кабелям при ограниченном доступе к контактам.

Совместимость и монтаж

Выключатель ВА08-0405Н-357930-00УХЛ3 400А, 660В, длинные выводы устанавливается исключительно на монтажную плату с помощью крепёжных отверстий. Для правильного монтажа необходимо соблюдать следующие условия:

• Использовать только рекомендованную площадку с достаточной прочностью и теплопроводностью;
• Подключать провода к длинным выводам с учётом их длины - они позволяют работать даже при сложной компоновке;
• Закреплять устройство строго в вертикальной плоскости, выводами 1, 3, 5 вверх, допускается поворот на +-90° вокруг оси и отклонение до 5° от вертикали;
• Не допускается установка в условиях, где возможно попадание воды, масла, эмульсий или токопроводящей пыли - требуется герметичный корпус или шкаф.

Безопасность и стандарты

Выключатель ВА08-0405Н-357930-00УХЛ3 400А, 660В, длинные выводы соответствует требованиям к промышленному оборудованию для работы в нормальных условиях. Применяется в соответствии с ГОСТ Р 50030.2 и международными аналогами IEC 60947-2. Электронный расцепитель обеспечивает селективность и снижает риск ложных срабатываний. Наличие независимого расцепителя позволяет интегрировать устройство в системы автоматизации и безопасности.

Преимущества

• Электронный расцепитель даёт точную настройку порогов срабатывания по току и времязадержке - важное преимущество для сложных нагрузок;
• Длинные выводы упрощают подключение в плотных сборках, особенно при использовании медных шин;
• Независимый расцепитель позволяет реализовать дистанционное отключение без вмешательства оператора;
• Высокая отключающая способность (30 кА) делает выключатель подходящим для мощных промышленных сетей;
• Серия ВА08 проверена временем - надёжная конструкция, используемая в России и странах СНГ десятилетиями.

Ограничения применения

• Степень защиты IP00 запрещает использование вне закрытых шкафов - нельзя устанавливать на открытых площадках или в сырых помещениях;
• Не предназначен для частого включения/отключения - более 6 раз в сутки может привести к износу контактов;
• Отсутствуют функции термической защиты или дифференциального тока - для таких задач нужны дополнительные устройства;
• Не имеет механизма выдвижения - невозможно обслуживание без демонтажа;
• Требуется чистая, сухая и непыльная окружающая среда - наличие токопроводящей пыли недопустимо.

Примеры использования

• Защита главного входа в промышленный станок с питанием 660 В;
• Распределительный щит на заводе с трёхфазной сетью и высокими токами короткого замыкания;
• Цепи питания крупных насосов, компрессоров или конвейерных линий;
• Системы с дистанционным управлением - независимый расцепитель активируется по команде от PLC.

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и шин номинальному току 400 А - недостаточное сечение вызовет нагрев;
• При подключении к длинным выводам используйте качественные наконечники и затягивайте болты с моментом, указанным в документации производителя;
• Обеспечьте свободный доступ к рычагу управления - он не должен быть заблокирован другими элементами;
• Для систем с высокой степенью автономности подключите независимый расцепитель к сигнализационной цепи - это позволит получать оповещения о сработке;
• Регулярно проверяйте состояние контактов и отсутствие окисления - особенно важно при работе в условиях повышенной влажности, даже если выключатель установлен в шкафу.
