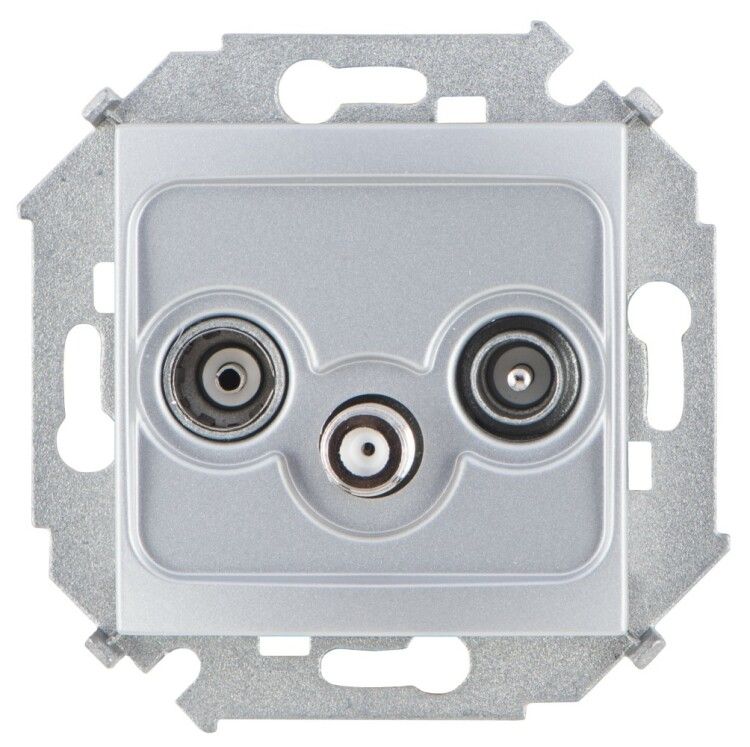

Розетка телевизионная одиночная TV/R/SAT 1-м СП Simon 15 винтов. зажим механизм алюм. 1591466-033

Розетка телевизионная одиночная TV/R/SAT с винтовым зажимом, алюминий от Simon (артикул 1591466-033) предназначена для подключения антенных и спутниковых устройств в жилых и офисных помещениях. Она обеспечивает надёжный контакт трёх типов сигналов - телевизионного, FM-радио и спутникового - через один корпус с винтовым зажимом, что упрощает монтаж и снижает риск потерь сигнала.

Назначение и область применения

Розетка телевизионная одиночная TV/R/SAT с винтовым зажимом, алюминий используется для подключения телевизоров, приставок, радиоприёмников и спутниковых ресиверов. Подходит для скрытой установки в стене в квартирах, домах, гостиницах и административных зданиях. Обеспечивает передачу трёх видов сигналов через одну точку: аналоговое ТВ, FM-радио и спутниковое вещание (SAT).

Технические характеристики

• Тип разъёма: TV-FM-SAT - три входа в одном модуле
• Частотный диапазон: 860–2400 МГц - покрывает все современные цифровые и спутниковые каналы
• Потери при подключении: до 1,5 дБ - минимальное затухание сигнала
• Номинальный ток: 1 А - рассчитана на слаботочные цепи, не для питания устройств
• Степень защиты: IP20 - защищена от прикосновений пальцев, но не от влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для помещений с нормальной влажностью
• Крепление: винтовое - фиксация механизма в подрозетнике болтами
• Цвет: серый - сочетается со стандартными белыми/серыми рамками
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Розетка телевизионная одиночная TV/R/SAT с винтовым зажимом, алюминий совместима с любыми стандартными подрозетниками для скрытой проводки. Кабели подключаются через винтовые зажимы - удобно для медных жил любого сечения. Для правильной работы важно соблюдать экранирование кабеля и избегать перегибов. Накладка плотно прилегает к поверхности стены, не требует дополнительных креплений. Не предназначен для открытой установки.

Безопасность и стандарты

Розетка соответствует требованиям ТУ 3464-001-77313241-08. IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от воды - нельзя использовать в ванных комнатах, на балконах или в сырых помещениях. Номинальный ток 1 А указывает, что устройство не предназначено для подачи электроэнергии - только для передачи RF-сигналов.

Преимущества

• Три функции в одной розетке - экономия места и упрощение проводки
• Винтовой зажим - надёжное соединение без необходимости пайки или специальных инструментов
• Алюминиевый корпус - прочный, не деформируется при монтаже, устойчив к коррозии в сухих условиях
• Широкий диапазон частот - гарантирует работу с HD, FullHD и UHD-сигналами, включая DVB-T2 и DVB-S2
• Минимальные потери сигнала (1,5 дБ) - обеспечивают качественный приём даже на удалённых участках сети

Ограничения применения

• Не применяется во влажных средах - IP20 не допускает контакта с водой
• Не подходит для подключения силового оборудования - только слаботочные RF-сигналы
• Не рекомендовано использование вне закрытых помещений - климат УХЛ3 не рассчитан на уличную эксплуатацию
• Требуется предварительная подготовка штробы и подрозетника - монтаж возможен только при скрытой проводке

Примеры использования

• Подключение телевизора, спутникового ресивера и FM-приёмника в гостиной
• Установка в номере отеля для поддержки нескольких источников контента
• Обустройство домашнего кинотеатра с одним выходом для всех видеосигналов
• Интеграция в систему “умный дом” для распределения антенного и спутникового сигнала

Практические советы

• Перед монтажом проверьте, чтобы кабель имел подходящую волновое сопротивление - 75 Ом, как для коаксиального TV-кабеля
• Не используйте повреждённые или некачественно экранированные кабели - это увеличит потери сигнала
• Затягивайте винты равномерно, не переусердствуйте - можно повредить контактные площадки
• При использовании в многоквартирных домах убедитесь, что входной сигнал достаточен - розетка не усиливает сигнал, только передаёт его
• При замене старой розетки сохраните цветовую маркировку кабелей - TV, SAT, FM должны быть правильно подсоединены
