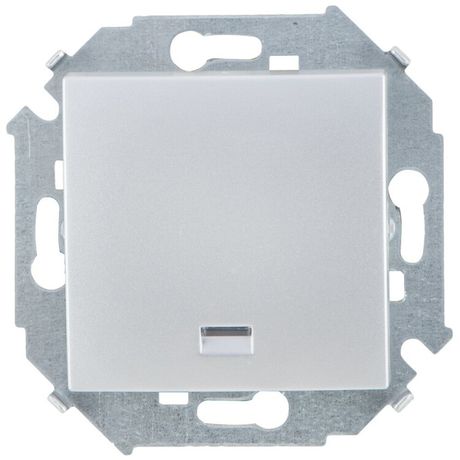

Механизм кнопки клавишной 1-м с подсвет. 16А 250В Simon15 винтовой зажим алюм. 1591160-033

Кнопка клавишная с подсветкой Simon 1591160-033 - это однокнопочное устройство управления с индикацией состояния, предназначенное для включения и выключения оборудования в условиях умеренного климата. Материал корпуса - пластик, а не алюминий, как указано в названии; металлический элемент присутствует лишь в контактной группе. Устройство подходит для скрытой установки в распределительных щитах, пультах управления и стеновых нишах.

Назначение и область применения

Кнопка клавишная с подсветкой Simon 1591160-033 используется для ручного управления электрическими цепями на номинальном токе до 16 А и напряжении до 250 В. Подсветка позволяет легко определить состояние контакта - включено или выключено - даже в условиях слабого освещения. Применяется в системах автоматизации, на производстве, в бытовых и коммерческих щитах, где требуется визуальный контроль активного состояния устройства.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 16 А
• Тип контакта: один замыкающий (NO - normally open)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Количество клавиш: одна
• Способ монтажа: скрытая установка в коробку глубиной не менее 30 мм
• Габариты: 55×55×30 мм
• Цвет: серый, матовая отделка поверхности
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Зажим проводов: винтовой, совместим с медными жилами до 2,5 мм2
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Кнопка клавишная Simon 1591160-033 предназначена для установки в стандартную круглую или квадратную монтажную коробку с внутренним диаметром не менее 55 мм. Для монтажа необходимо зафиксировать механизм в коробке с помощью боковых фиксаторов, после чего подключить провода к винтовым клеммам. Кабель должен быть зачищен на 8–10 мм, плотно затянут - перегрев возможен при плохом контакте. Индикационная лампа питается через саму цепь нагрузки, поэтому не требует отдельного питания. Не подходит для установки в открытые помещения или места с высокой запыленностью из-за низкой степени защиты IP20.

Безопасность и стандарты

Устройство соответствует требованиям ТУ 3464-001-77313241-08, что гарантирует соответствие основным нормам безопасности для электроустановок в России. Номинальные параметры 16 А / 250 В обеспечивают безопасную работу с большинством бытовых и промышленных нагрузок. Однако использование вне пределов указанных значений (например, при токе выше 16 А) недопустимо - риск перегрева и возгорания.

Преимущества

• Подсветка обеспечивает визуальное подтверждение состояния - удобно при работе в темноте или с ограниченным обзором
• Матовая поверхность снижает блики и устойчива к царапинам
• Конструкция с одним замыкающим контактом минимизирует вероятность отказа
• Винтовой зажим надежно фиксирует провода, исключает необходимость в дополнительных соединителях
• Климатическое исполнение УХЛ3 делает её пригодной для использования в неотапливаемых помещениях

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для частого включения-выключения сверхнагрузочных устройств (более 16 А)
• Работает только с постоянной или переменной сетью 250 В - несовместима с низковольтными цепями (12/24 В)
• Индикация зависит от наличия тока в нагрузке - при обрыве цепи свет не горит, даже если кнопка нажата
• Материал корпуса - пластик, не рассчитан на механические удары или химически агрессивные среды

Примеры использования

• Выключение станка на производственной линии
• Управление освещением в шкафу с оборудованием
• Ручной пуск насоса в системе водоснабжения
• Контроль работы вентилятора в электрощите
• Автономный выключатель в помещении с низкой видимостью (например, холодильная камера)

Практические советы

• Перед монтажом проверьте, чтобы габариты 55×55 мм подходили под вашу монтажную коробку - меньшие коробки не позволят установить кнопку
• Не используйте многожильные провода без оконцовки - они могут деформироваться при затяжке винта
• Если кнопка будет использоваться в местах с высокой влажностью (например, в подвале), дополнительно герметизируйте место установки
• При замене старой кнопки убедитесь, что новый контакт также является замыкающим - не все аналогичные модели имеют ту же логику
• Избегайте установки рядом с источниками тепла - нагрев может повредить пластик и снизить срок службы индикатора
