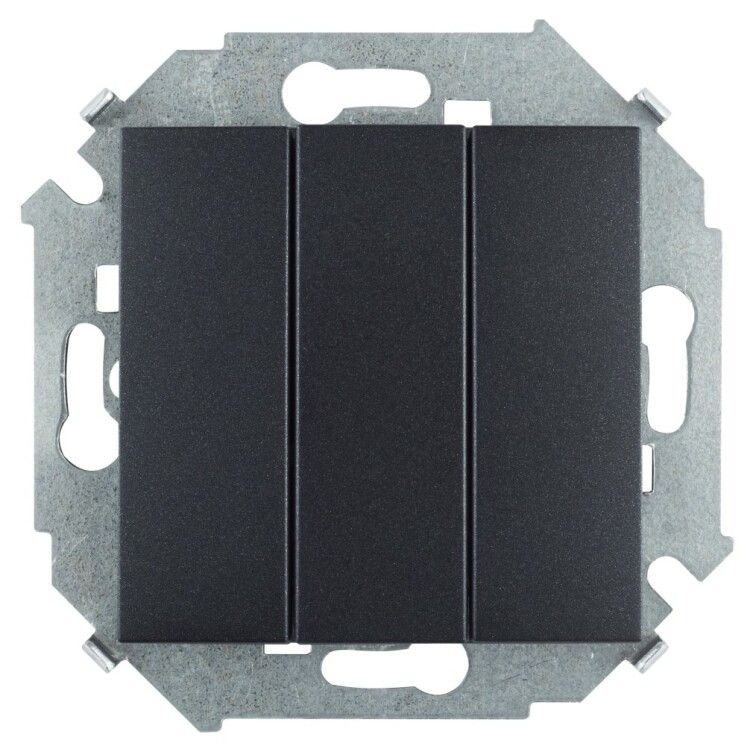

Выключатель 3-кл. СП Simon 15 10AX IP20 250В механизм графит 1591391-038

Выключатель трёхклавишный Simon 15 с артикулом 1591391-038 предназначен для управления тремя группами освещения или нагрузок в жилых и офисных помещениях. Механизм с графитовой отделкой и винтовыми зажимами обеспечивает надёжную фиксацию проводов и долгий срок службы.

Назначение и область применения

Этот выключатель позволяет управлять тремя независимыми цепями - например, светом в гостиной, спальне и на кухне - одной клавишей каждую. Подходит для установки в стеновые коробки стандарта Европа. Применяется в квартирах, домах, офисах и других объектах с распределённым освещением. Не рекомендован для управления мощными нагревательными приборами или двигателями свыше 2,3 кВт.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В переменного тока
• Тип контактов: механический, с размыканием под нагрузкой
• Механизм: графитовый цвет, матовая поверхность
• Зажимы: винтовые, для медных проводов до 2,5 мм2
• Стандарт монтажной коробки: 68×68 мм (стандартная евроразмерность)
• Рабочая температура: от –20 C до +40 C

Совместимость и монтаж

Выключатель Simon 15 совместим со всеми стандартными пластиковыми и металлическими монтажными коробками глубиной не менее 40 мм. Для монтажа требуется отвертка с плоским шлицем. Провода зачищаются на 8–10 мм, плотно затягиваются винтами - избыток меди не должен выходить за пределы зажима. Установка выполняется после отключения питания. Клеммы не предназначены для многожильных проводов без наконечника; при использовании таких проводов необходимо применять опрессованные наконечники типа НШВИ.

Безопасность и стандарты

Устройство соответствует требованиям европейских норм IEC/EN 60669-1 и IEC/EN 60669-2-1. Обладает классом защиты IP20 - защищено от доступа пальцев и предметов более 12 мм, но не рассчитано на контакт с водой или пылью. Сертифицирован для внутренней установки в сухих помещениях.

Преимущества

• Графитовое покрытие механизма устойчиво к царапинам и хорошо сочетается с современным дизайном интерьеров
• Винтовые зажимы обеспечивают прочное и долговечное соединение даже при колебаниях температур
• Чёткая тактильная реакция клавиш снижает вероятность случайного включения/выключения
• Серия Simon 15 имеет унифицированную форму и размеры - легко заменяется другими элементами этой же серии

Ограничения применения

• Не используется во влажных помещениях (ванна, бассейн, баня) - отсутствует защита от воды
• Не подходит для коммутирования постоянного тока
• Максимальная мощность нагрузки - 2,3 кВт (при 230 В); превышение вызывает перегрев и повреждение контактов
• Не совместим с системами автоматизации без внешних модулей - не имеет функций димминга или удаленного управления

Примеры использования

• Управление светом в комнате: потолочные светильники, ночник, точечные LED-фонари
• Контроль освещения в коридоре: основной свет, свет в нишах, аварийный режим
• Подключение бытовой техники через реле: вытяжка, подсветка духовки, свет в кладовке

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - используйте только одножильные или опрессованные многожильные провода до 2,5 мм2
• При закручивании винтов не переусердствуйте - можно сломать корпус или деформировать контакт
• Если вы заменяете старый выключатель, сравните тип крепления: Simon 15 требует стандартной рамки 68×68 мм
• Артикул 1591391-038 - часть серии Simon 15, поэтому все комплектующие (рамки, клавиши, крышки) взаимозаменяемы внутри этой линейки
