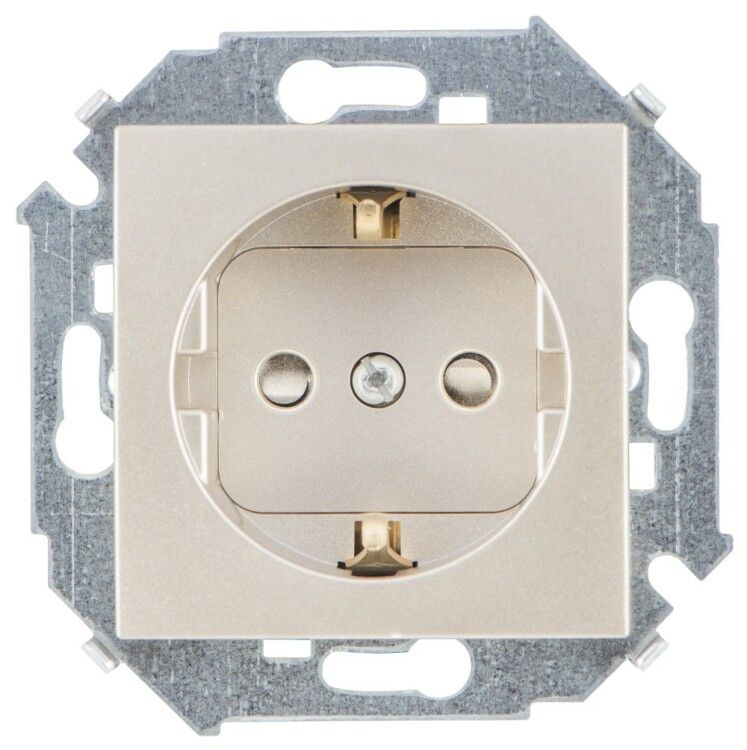

Механизм розетки Schuko Simon15 16А 250В 2P+E защ. шторки винт. зажим шампань Simon 1591443-034

Механизм розетки Schuko 16А 250В 2P+E с защитными шторками винтовой зажим шампань от бренда Simon (артикул 1591443-034) - это внутренний элемент для скрытой установки в стеновые коробки, предназначенный для безопасного подключения бытовых устройств с заземлением. Подходит для использования в жилых и офисных помещениях с нормальной влажностью.

Назначение и область применения

Этот механизм используется для сборки настенных розеток в системах скрытой проводки. Он обеспечивает подключение однопhasных приборов мощностью до 3,5 кВт (при 16 А и 250 В) с трёхконтактной вилкой стандарта Schuko. Применяется в квартирах, домах, административных зданиях, где требуется повышенная безопасность - особенно там, где есть дети или высокая проходимость.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Количество фаз: 1
• Заземление: да (контакт PE)
• Степень защиты IP: IP20 (защита от пальцев, но не от воды и пыли)
• Максимальное сечение кабеля: 1,5 мм2
• Тип подключения: винтовые зажимы
• Способ монтажа: скрытая установка в подрозетник
• Габариты: 70×70×45 мм
• Цвет: шампань (1005) - матово-бежевый глянцевый оттенок
• Материал корпуса: пластик, без галогенов
• Климатическое исполнение: УХЛ3 (работает при температуре от −25C до +40C)
• Наличие защитных шторок: да - предотвращают доступ к контактам при извлечении вилки
• Количество постов: 1
• Тип комплектации: механизм с декоративной накладкой
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Механизм совместим со стандартными подрозетниками диаметром 68–70 мм. Для монтажа используйте винтовые зажимы - затяжка должна быть достаточной, чтобы исключить нагрев, но без перегрузки, так как максимальное сечение кабеля - всего 1,5 мм2. Не допускается подключение медных многожильных кабелей без опрессовки наконечниками. Монтаж возможен только после отключения питания. Накладка крепится к механизму без инструментов - просто защёлкивается.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Защитные шторки препятствуют случайному контакту с токоведущими частями, что снижает риск поражения током. Отсутствие галогенов в материале делает его более экологичным при горении - выделение токсичных газов минимально. IP20 позволяет использовать только внутри помещений - не устанавливайте в ванных комнатах, на улице или в сырых местах.

Преимущества

• Шторки обеспечивают безопасность даже при использовании в детских комнатах
• Винтовой зажим надёжно фиксирует кабель, не требует специальных инструментов
• Глянцевая отделка легко моется, не царапается при обычном уходе
• Цвет шампань хорошо сочетается с большинством интерьерных решений
• Компактные габариты позволяют устанавливать рядом другие механизмы без перегрузки подрозетника

Ограничения применения

• Нельзя применять в условиях повышенной влажности (ванна, баня, бассейн) - IP20 недостаточно
• Поддерживается только кабель сечением до 1,5 мм2; большие сечения (например, 2,5 мм2) не войдут в зажим
• Не предназначен для промышленного оборудования с высокими импульсными нагрузками
• Не работает с автоматическими выключателями - это только механизм, нуждается в рамке и лицевой панели
• Не рекомендован для установки в местах с постоянными механическими воздействиями (например, в мастерских с вибрацией)

Примеры использования

• Розетка для зарядки телефона, ноутбука или увлажнителя воздуха в спальне
• Подключение телевизора, игровой приставки или аудиосистемы в гостиной
• Работающая точка для фена, щипцов или бритвы в ванной комнате (но только если она находится вне зоны прямого попадания воды)
• Оборудование рабочего места в офисе - компьютер, принтер, светильник

Практические советы

• Перед монтажом проверьте, что подрозетник имеет внутренний диаметр 68–70 мм - иначе механизм не поместится
• Не используйте кабели с жилами больше 1,5 мм2 - они не зажмутся плотно, что вызовет перегрев
• Если кабель многожильный, обязательно обожмите концы наконечниками типа НШВИ
• После установки протестируйте розетку тестером - проверьте наличие заземления и правильную полярность
• Для долговечности не вставляйте и не вынимайте вилку слишком часто - это снижает срок службы контактов
• Выбирайте подходящую рамку и лицевую панель от того же производителя - Simon предлагает совместимые модели для этого механизма
