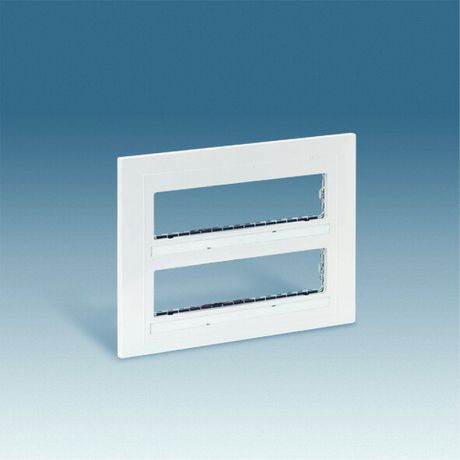

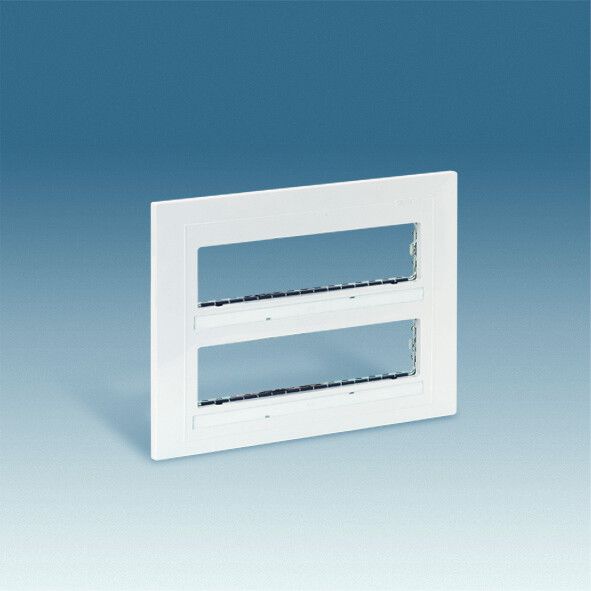

Накладка с суппортами двухрядная на 8 широких или 16 узких модулей, S27C, белый - 27722-35 Simon

Накладка с суппортами двухрядная на 8 широких или 16 узких модулей, S27C, белый - элемент крепления для установки автоматических выключателей, УЗО и других модульных устройств в распределительных щитах. Бренд Simon предлагает эту модель как часть серии S27C, обеспечивая надёжную фиксацию и эстетичный вид при горизонтальной или вертикальной сборке.

Назначение и область применения

Накладка с суппортами двухрядная на 8 широких или 16 узких модулей, S27C, белый предназначена для монтажа модульных аппаратов в электрических шкафах и распределительных устройствах. Подходит для компоновки бытовых и промышленных щитов, где требуется плотная укладка устройств - например, в жилых домах, офисах, на производстве. Обеспечивает удобство замены и обслуживания модулей за счёт жёсткой фиксации.

Технические характеристики

• Тип изделия: накладка с суппортами
• Количество постов: один (два ряда модулей)
• Ёмкость: до 8 широких модулей (17,5 мм каждый) или 16 узких модулей (17,5 мм каждый)
• Цвет: белый
• Материал: пластик
• Отделка поверхности: глянцевая декоративная
• Степень защиты IP20: защита от доступа пальцами и твёрдыми предметами, но не от воды
• Оrientация монтажа: горизонтальная и вертикальная
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Способ монтажа: скрытый, без внешних крепёжных элементов
• Тип крепления: безвинтовое зажимное
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Накладка с суппортами двухрядная на 8 широких или 16 узких модулей, S27C, белый совместима со всеми стандартными DIN-рейкой модулями шириной 17,5 мм, включая автоматы, УЗО, реле, переключатели. Монтаж осуществляется путём вставки в щит с последующим зажимом боковых фиксаторов - никаких винтов или инструментов не требует. Для правильного расположения проверьте глубину корпуса щита: накладка должна полностью входить, не выступая за переднюю плоскость. Убедитесь, что внутренние направляющие щита соответствуют типу скрытого крепления.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 исключает риск случайного контакта с токоведущими частями, но не защищает от влаги - применение возможно только внутри закрытых щитов. Климатическое исполнение УХЛ3 позволяет использовать накладку в условиях сухих помещений с контролируемой температурой, избегая повышенной влажности, конденсата и экстремальных холодов.

Преимущества

• Экономия места: два ряда позволяют разместить больше устройств в ограниченном пространстве
• Быстрый монтаж: безвинтовое зажимное крепление снижает время установки
• Аккуратный внешний вид: глянцевая белая отделка гармонирует с современными щитами
• Удобство сервиса: модули легко извлекаются и заменяются благодаря жёсткой фиксации
• Поддержка любой ориентации: можно собирать ряды как горизонтально, так и вертикально

Ограничения применения

• Не применяется во влажных, пыльных или открытых средах - IP20 недостаточно для таких условий
• Не подходит для установки вне щитов или на стене без корпуса
• Не рекомендовано использование при температурах ниже −25C или выше +40C
• Не совместим с модулями шириной более 17,5 мм (например, некоторые двойные УЗО)
• Не предназначен для нагрузок выше класса 10 А/16 А - используется только как крепёж, не как коммутирующее устройство

Примеры использования

• Жилищный щит: 8 автоматов на освещение, розетки и мощные приборы
• Производственный шкаф: 16 малогабаритных реле управления и терморегуляторов
• Офисный распределитель: сочетание УЗО, дифавтоматов и сетевых фильтров
• Системы автономного энергообеспечения: компактная сборка контроллеров и преобразователей

Практические советы

• Перед монтажом проверьте количество и ширину модулей - 16 узких = 8 широких, не смешивайте типы без учёта суммарной ширины
• При вертикальной установке учитывайте вес всей группы: слишком тяжёлая сборка может деформировать пластиковую основу
• Не используйте силовые инструменты при зажиме - достаточно пальцев для фиксации
• Для долговечности избегайте механических ударов по глянцевой поверхности - царапины не влияют на функциональность, но портят внешний вид
• При замене старой накладки - снимите все модули, чтобы не повредить контакты при демонтаже
