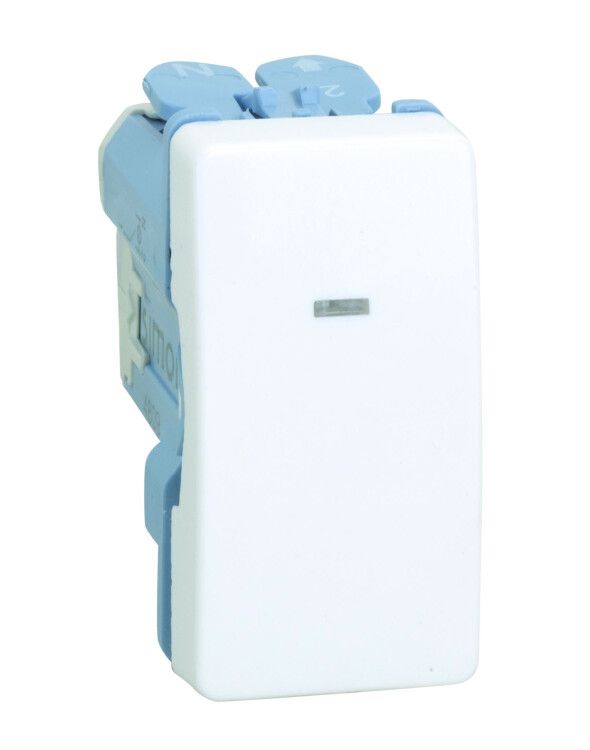

Механизм кнопки клавишной с подсветкой узкая 10А 250В Simon27 бел. 27669-64

Кнопка клавишная с индикацией/подсветкой узкая 10А 250В, S27, белый от бренда Simon - это компактное устройство управления с подсветкой для скрытой установки, подходящее для управления оборудованием в помещениях с нормальными условиями эксплуатации. Артикул 27669-64 обеспечивает надежную коммутацию нагрузки до 10 А при напряжении до 250 В.

Назначение и область применения

Кнопка предназначена для ручного включения и выключения электрических цепей малой мощности. Подсветка позволяет легко найти и использовать устройство в условиях слабого освещения. Применяется в системах управления бытовыми и промышленными приборами: светильники, вентиляторы, насосы, автоматические устройства на стендах и пультах. Удобна для установки в распределительных щитках, на панелях оборудования и в жилых помещениях.

Технические характеристики

• Номинальное напряжение: 250 В - допустимое рабочее напряжение сети переменного тока
• Номинальный ток: 10 А - максимальный ток, который кнопка может безопасно переключать
• Подсветка: есть - светодиодная индикация включается при питании цепи, показывает состояние контакта
• Способ монтажа: скрытая установка - механизм закрепляется внутри стены или панели, видна только лицевая часть
• Тип включения: клавиша-качель - механический переключатель с двумя положениями «вкл./выкл»
• Количество клавиш: одна - однокнопочное управление одной цепью
• Контакты: один замыкающий - при нажатии замыкает цепь, при отпускании размыкает
• Степень защиты: IP20 - защищает от предметов больше 12,5 мм, но не от воды и пыли
• Габариты: 55×55×30 мм - компактный формат для ограниченного пространства
• Материал корпуса: пластик - износостойкий, невосприимчив к коррозии
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и относительной влажности до 95%
• Комплектация: механизм с накладкой - готов к установке в стандартную коробку

Совместимость и монтаж

Кнопка совместима со стандартными монтажными коробками глубиной не менее 30 мм. Для установки требуется предварительно подготовить отверстие в стене размером 55×55 мм. Механизм фиксируется зажимами внутри коробки. Накладка плотно прилегает к поверхности, не требует дополнительных крепежей. Кабель подводится к контактным клеммам снизу механизма - рекомендуется использовать провода сечением до 2,5 мм2. Перед подключением обязательно отключите питание.

Безопасность и стандарты

Произведено согласно техническому условию ТУ 3464-001-77313241-08. Соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Не предназначен для использования во взрывоопасных зонах, на улице или в местах с высокой влажностью из-за степени защиты IP20.

Преимущества

• Компактный размер - идеально для плотной компоновки в щитах и панелях
• Подсветка повышает удобство использования в темноте без необходимости внешнего освещения
• Простая механика - долгий срок службы благодаря качественной конструкции клавиши
• Чистый дизайн - белый цвет сочетается с большинством интерьеров и панелей

Ограничения применения

• Не используется вне помещений - IP20 не защищает от влаги и пыли
• Не подходит для нагрузок выше 10 А - превышение тока вызовет перегрев и выход из строя
• Не применяется в агрессивных средах - химически активные пары или частые мойки могут повредить пластик
• Работает только при температуре выше −25C - при более низких температурах возможна потеря эластичности материалов

Примеры использования

• Выключение света в гардеробной комнате
• Запуск вентиляционного канального вентилятора в туалете
• Управление нагревательным элементом в шкафу хранения
• Кнопка аварийной остановки на учебном стенде
• Переключение режима работы станка в мастерской

Практические советы

• При выборе места установки учтите габариты 55×55 мм - сделайте отверстие точно по размеру, чтобы накладка не болталась
• Не используйте кнопку для управления двигателями мощнее 2–2,5 кВт - они имеют высокий пусковой ток, способный повредить контакты
• Проверьте соответствие напряжения сети 220–240 В - кнопка рассчитана на 250 В, но длительная работа на 250+ В снижает срок службы
• При замене старой кнопки проверьте тип контакта - эта модель имеет только замыкающие, не переключающие
• Для увеличения срока службы избегайте частых и резких нажатий - клавиша рассчитана на механическую износостойкость, но не на ударные воздействия
