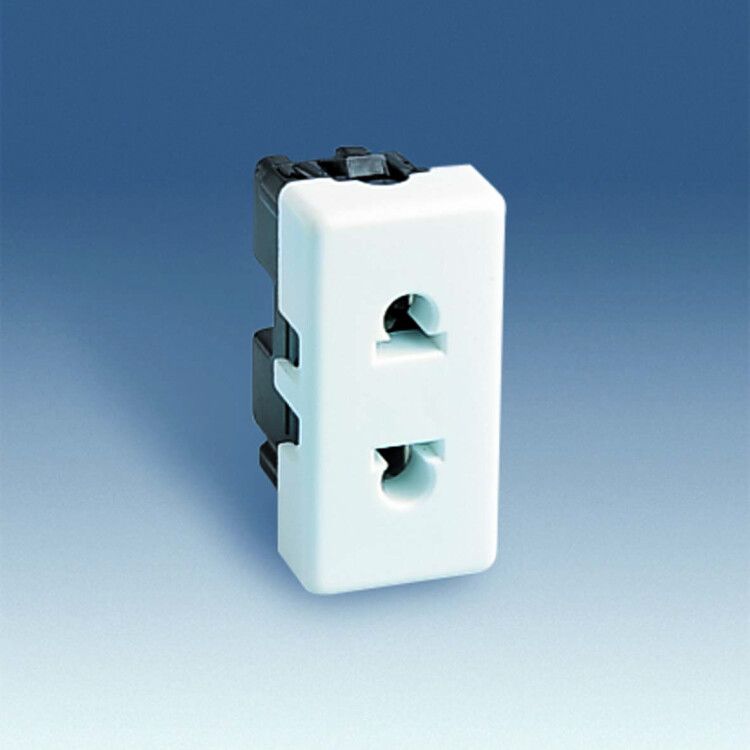

Механизм розетки Simon27 16А 250В 2P евро.-амер. станд. узкая бел. Simon 27438-34

Розетка двухполюсная 16А 250В, евро-американский стандарт, узкая, без заземления, S27, белый - компактное решение для подключения однополюсных устройств в условиях ограниченного пространства. Произведена компанией Simon, артикул 27438-34, соответствует требованиям внутренней проводки в помещениях с нормальными условиями эксплуатации.

Назначение и область применения

Розетка двухполюсная 16А 250В, евро-американский стандарт, узкая, без заземления, S27, белый предназначена для подключения бытовых и профессиональных приборов мощностью до 3,5 кВт (при 250 В и 16 А). Подходит для установки в жилых, офисных и производственных помещениях, где требуется надёжное соединение без необходимости заземления. Часто используется там, где есть уже существующая двухпроводная система - например, в старых домах или в местах, где заземление не предусмотрено проектом.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитана на работу в сетях с максимальным напряжением до 250 В переменного тока;
• Номинальный ток: 16 А - выдерживает нагрузку до 16 ампер, что соответствует мощности до 3,5 кВт;
• Количество фаз: одна - работает в однофазной сети 220–250 В;
• Тип контактов: американский стандарт - совместима с вилками NEMA 1-15 (двухштыревые без заземления);
• Степень защиты IP20 - защищает от случайного прикосновения к токоведущим частям, но не защищена от воды и пыли;
• Максимальное сечение кабеля: 1,5 мм2 - допускается подключение медного провода сечением до 1,5 квадратных миллиметра;
• Способ присоединения: винтовая клемма - надёжное механическое соединение, требует затяжки отверткой;
• Габариты: 23×45×30 мм - узкий формат позволяет устанавливать её даже в плотном ряду других элементов;
• Материал корпуса: пластик - устойчив к воздействию окружающей среды, не проводит ток;
• Цвет: белый - сочетается с большинством интерьеров и декоративными рамками;
• Климатическое исполнение УХЛ3 - предназначена для работы при температуре от −25C до +40C и относительной влажности до 95% при 25C;
• Модульное исполнение: да - можно использовать в модульных системах и распределительных коробках;
• Установка в кабель-канал: да - легко монтируется в пластиковые каналы и коробы;
• С центральной вставкой: да - обеспечивает точную фиксацию механизма внутри рамки.

Совместимость и монтаж

Розетка двухполюсная 16А 250В, евро-американский стандарт, узкая, без заземления, S27, белый имеет механизм с защелкой, который фиксируется в стандартной подрозетнике глубиной 40–45 мм. Монтаж выполняется внутренним способом - после предварительной подготовки ниши в стене. Кабель подводится через боковой вход, зажимается винтовыми клеммами. Для правильного подключения важно соблюдать полярность: L (фаза) и N (ноль). Напряжение между контактами не должно превышать 250 В. Совместима с любыми рамками и крышками, имеющими габариты под стандарт S27. Не подходит для установки в сырых помещениях, на улице или в местах с высокой запылённостью из-за низкой степени защиты IP20.

Безопасность и стандарты

Розетка выполнена в соответствии с техническими условиями ТУ 3464-001-77313241-08. Соответствует требованиям безопасности для электроустановок в помещениях с нормальным уровнем влажности. Отсутствие заземляющего контакта делает её непригодной для оборудования класса I, которое требует защитного заземления. Применение в таких случаях противоречит ПУЭ и создаёт риск поражения током.

Преимущества

• Узкий формат - экономит место при групповой установке нескольких розеток;
• Модульная конструкция - удобна для сборки в распределительных щитах и кабель-каналах;
• Фиксация защелкой - ускоряет монтаж и исключает необходимость дополнительных креплений;
• Совместимость с американскими вилками - подходит для импортного оборудования без переходников;
• Декоративное покрытие - не царапается, сохраняет внешний вид при длительной эксплуатации.

Ограничения применения

• Не применяется в помещениях с повышенной влажностью (ванная, баня, кухня без защиты);
• Запрещено подключать устройства с металлическим корпусом, требующие заземления (например, холодильники, стиральные машины, компьютеры);
• Не рекомендуется для постоянной нагрузки выше 80% от номинала (т.е. более 12,8 А);
• Не подходит для открытой проводки - только внутренняя установка;
• Максимальное сечение кабеля 1,5 мм2 - нельзя использовать для мощных приборов, требующих 2,5 мм2 и больше.

Примеры использования

• Подключение светильников, зарядных устройств, настольных ламп, принтеров и маломощных бытовых приборов;
• Установка в старых квартирах с двухпроводной системой вместо устаревших розеток;
• Монтаж в кабель-каналах на потолке или стене в офисах и мастерских;
• Интеграция в модульные системы управления оборудованием, где нужна компактная розетка без заземления.

Практические советы

• Перед монтажом проверьте сечение провода - если он больше 1,5 мм2, используйте другую модель;
• При установке в кабель-канал убедитесь, что ширина канала достаточна для размещения механизма (минимум 25 мм);
• Не перетягивайте винты клемм - это повредит медный провод и вызовет нагрев;
• Если планируете заменить розетку в старой проводке, обязательно отключите питание и проверьте отсутствие напряжения тестером;
• Для безопасного использования в помещениях с возможным доступом детей выбирайте модели с защитными шторками - эта розетка такими не оснащена.
