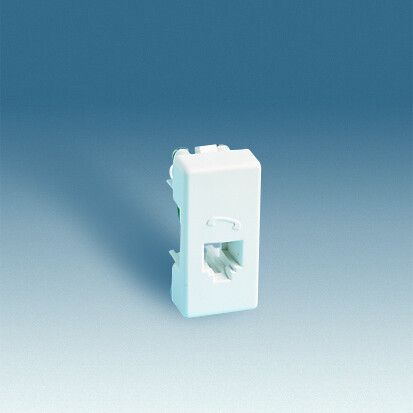

Механизм розетки телеф. СП Simon27 1мод. RJ11 бел. Simon 27480-34

Розетка телефонная RJ-11, 4 контакта, узкий модуль, белый (бренд Simon, артикул 27480-34) - это компактное устройство для подключения телефонной аппаратуры, факсов и других устройств с интерфейсом RJ-11. Подходит для скрытой установки в стеновые коробки, обеспечивает надёжный контакт при обжиме проводов.

Назначение и область применения

Розетка телефонная RJ-11, 4 контакта, узкий модуль, белый предназначена для подключения терминального оборудования по телефонным линиям: стационарные телефоны, модемы, факсимильные аппараты, системы сигнализации. Устанавливается в жилых, офисных и промышленных помещениях с внутренней проводкой. Применяется там, где требуется минимализм и совместимость со стандартными рамками.

Технические характеристики

• Тип разъёма: RJ-11, 4 контакта
• Номинальный ток: 1 А - подходит для слаботочных цепей, не предназначен для питания устройств
• Габариты: 50×50×40 мм - узкий формат, легко помещается в стандартную монтажную коробку
• Степень защиты: IP20 - защищает от случайного прикосновения к токоведущим частям, не рассчитана на влагу или пыль
• Материал корпуса: пластик, белый цвет
• Способ монтажа: скрытый - устанавливается в подрозетник
• Способ присоединения: обжим - провода фиксируются зажимами внутри механизма
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −25C до +40C и относительной влажности до 95%
• Количество постов: 1
• Тип комплектации: механизм с накладкой - готов к установке без дополнительных элементов

Совместимость и монтаж

Розетка телефонная RJ-11, 4 контакта, узкий модуль, белый совместима с любыми стандартными подрозетниками глубиной не менее 40 мм. Крепление осуществляется через защёлку - достаточно вставить механизм в коробку до щелчка. Для подключения используйте двух- или четырёхпроводные телефонные кабели (например, FTP 2×2×0.5). Обжим выполняется без инструментов: зачищенные провода вставляются в соответствующие контакты и фиксируются нажатием. Накладка легко снимается для обслуживания.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3464-001-77313241-08. IP20 гарантирует безопасность при использовании в сухих помещениях. Напряжение в телефонной линии обычно не превышает 48 В постоянного тока - розетка не требует дополнительной изоляции. Не применяйте в местах с высокой влажностью, перепадами температур или риском механических повреждений.

Преимущества

• Узкая форма позволяет устанавливать несколько розеток рядом без перегрузки коробки
• Фиксация защёлкой исключает необходимость в винтовом креплении - быстрый монтаж
• Пластиковый корпус не проводит ток, снижает риск поражения при аварийном напряжении
• Совместима с большинством современных телефонных систем и аналоговой связью

Ограничения применения

• Не предназначена для подключения сетевых устройств (Ethernet, Wi-Fi маршрутизаторов)
• IP20 не защищает от воды - нельзя использовать в ванных комнатах, на балконах, в подвале без сушки
• Номинальный ток 1 А - не подходит для активных устройств с питанием (например, IP-телефонов с PoE)
• Подходит только для телефонных кабелей с разъемом RJ-11; не работает с другими типами разъёмов (RJ-45, TEL, BNC)

Примеры использования

• Подключение стационарного телефона в спальне или кабинете
• Аппараты видеонаблюдения с голосовым оповещением
• Системы домашней автоматизации с функцией вызова
• Факс-аппараты в малом бизнесе
• Телефонные точки в лифтах, на этажах многоквартирных домов

Практические советы

• Перед монтажом проверьте, что кабель имеет именно RJ-11 разъём - не путайте с Ethernet (RJ-45)
• При обжиме не затягивайте провода слишком сильно - можно повредить медные жилы
• Если используется длинная линия, убедитесь, что уровень шума не влияет на качество связи - розетка не содержит фильтров
• Для удобства обслуживания сохраните схему расцветки проводов (обычно: красный/зелёный - основная пара)
• Заменяйте только при выходе из строя - этот тип розетки не требует замены при смене оператора связи
