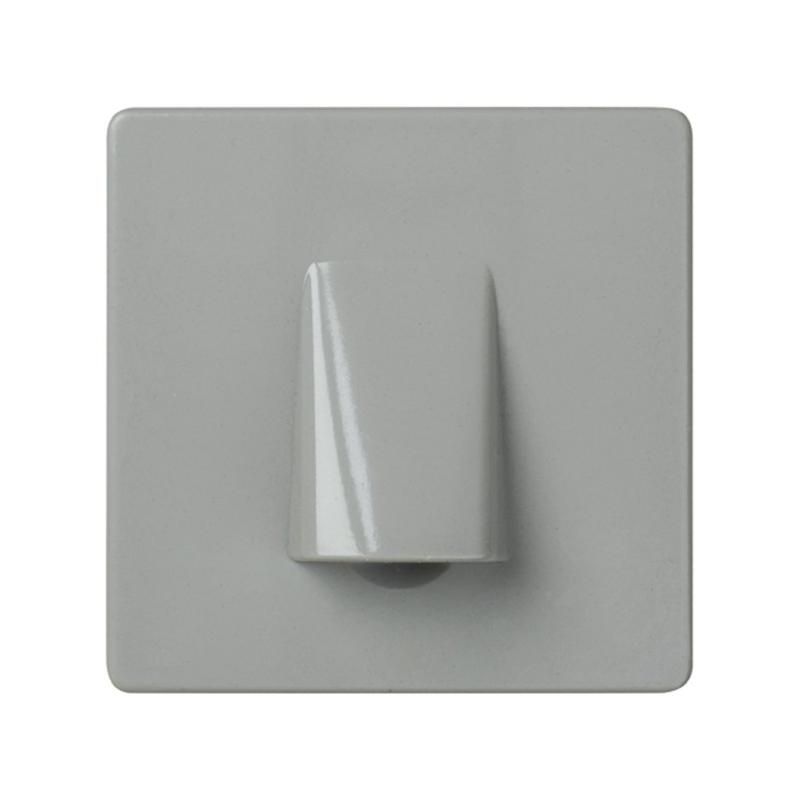

Кабельный выход с зажимом для кабеля, S27, серый - 27801-37 Simon

Кабельный выход с зажимом для кабеля, широкий модуль, серый от Simon (артикул 27801-37) предназначен для безопасного вывода кабелей через стеновые панели с фиксацией и удержанием проводов в одном положении. Подходит для скрытой установки в распределительных коробках, шкафах управления и других устройствах с рамочной конструкцией.

Назначение и область применения

Этот кабельный выход используется для организации входа/выхода силовых и слаботочных кабелей в устройствах с рамочной системой монтажа. Он обеспечивает механическую фиксацию кабеля, предотвращает его выдергивание и защищает изоляцию от перегибов. Применяется в коммерческих и промышленных объектах там, где требуется аккуратный и надёжный проход кабеля через пластиковую панель - например, в щитах автоматизации, пультах управления, бытовых распределительных коробках.

Технические характеристики

• Количество постов: 1
• Тип изделия: Накладка для электроустановочного изделия
• Тип крепления: Защелка
• Степень защиты: IP20 - защита от доступа пальцами и твердых предметов размером более 12,5 мм; не защищена от воды
• Материал корпуса: Пластик
• Цвет: Серый
• Отделка поверхности: Глянцевая
• Тип комплектации: Центральная плата (накладка) - без возможности нанесения надписей
• Способ монтажа: Скрытой установки - встраивается внутрь панели, не выступает над её поверхностью

Совместимость и монтаж

Кабельный выход с зажимом, широкий модуль, серый (27801-37) совместим с рамочными системами, использующими стандартную посадку для накладок типа Simon. Устанавливается путём вставки в подготовленное отверстие в панели до щелчка защелки. Кабель фиксируется внутри зажимом - достаточно протянуть его через отверстие и плотно затянуть винт на зажимной части. Диаметр отверстия для кабеля рассчитан на одиночные жилы или гибкий многожильный кабель до 10–12 мм в диаметре. Для монтажа не требуются специальные инструменты - достаточно отвертки и осторожного вдавливания в панель.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств класса IP20, что делает его подходящим для использования в помещениях с нормальной влажностью и отсутствием прямого контакта с водой. Не предназначено для наружной установки, влажных помещений или мест с высоким уровнем запылённости. Материал корпуса - самозатухающий пластик, соответствующий нормам горючести UL94 V-2.

Преимущества

• Фиксация кабеля без дополнительных хомутов - снижает время монтажа
• Зажим с регулировкой позволяет адаптировать усилие фиксации под толщину кабеля
• Скрытый монтаж сохраняет эстетичный вид панели
• Глянцевая отделка легко моется и не царапается при обычном обслуживании
• Совместим с существующими рамочными системами Simon

Ограничения применения

• Не подходит для установки во влажных, пыльных или наружных условиях - степень защиты IP20 исключает контакт с жидкостями
• Не имеет поля для маркировки - нельзя нанести этикетки или надписи
• Подходит только для кабелей с внешним диаметром до 12 мм - крупные многожильные или бронированные кабели не войдут
• Требует наличия готового отверстия в панели - не является самостоятельным элементом для сверления

Примеры использования

• Проход кабеля питания в щите управления станком
• Ввод сигнального кабеля в распределительную коробку на производстве
• Выход Ethernet-кабеля из панели автоматики в офисе
• Монтаж встроенной системы освещения с контроллером

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен свободно проходить через отверстие, но не болтаться внутри зажима
• Не перетягивайте винт зажима - это повредит изоляцию кабеля
• Используйте этот кабельный выход только в рамках рамочной системы - он не заменяет стандартные кабельные вводы для металлических шкафов
• Если нужна маркировка - применяйте наклейки рядом с панелью, так как само изделие не имеет места для надписей
• При замене старого элемента - сначала отключите питание, затем аккуратно отщёлкните накладку, чтобы не повредить соседние элементы
