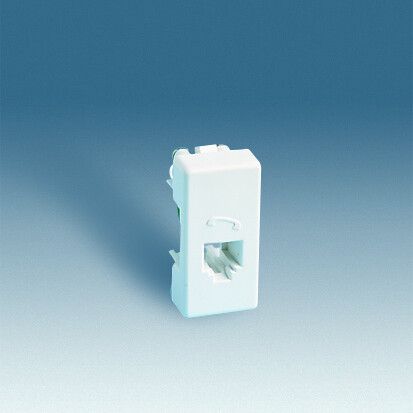

Механизм розетки телеф. СП Simon27 1мод. RJ11 сл. кость Simon 27480-31

Розетка телефонная RJ-11, 4 контакта, узкий модуль, слоновая кость от бренда Simon (артикул 27480-31) предназначена для подключения телефонного оборудования через стандартный разъем RJ-11. Узкая форма и скрытый монтаж делают её подходящей для установки в современных распределительных коробках и панелях с ограниченным пространством.

Назначение и область применения

Эта розетка используется для подключения аналоговых телефонов, факсов, модемов и других устройств, работающих по стандарту RJ-11. Подходит для внутренней проводки в жилых домах, офисах, медицинских учреждениях и на предприятиях, где требуется надёжное соединение телефонной линии. Модель рассчитана на работу в условиях умеренного климата и не предназначена для улицы или сырых помещений.

Технические характеристики

• Тип разъёма: RJ-11, 4 контакта
• Номинальный ток: 1 А - достаточен для передачи сигнала телефона, но не для питания устройств
• Степень защиты: IP20 - защищает от случайного прикосновения к токоведущим частям, но не от воды и пыли
• Габариты: 50×50×40 мм - узкий формат, удобен для плотной компоновки в коробке
• Материал корпуса: пластик, цвет - бежевый (слоновая кость)
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность внутри помещения
• Способ присоединения: обжим - требует специального инструмента для фиксации проводов
• Способ монтажа: скрытый - устанавливается в стенную коробку, накладка выравнивает поверхность

Совместимость и монтаж

Розетка совместима с любыми телефонными кабелями типа UTP Cat3/Cat5e с разъёмом RJ-11. Для монтажа необходимо:

• Заранее подготовить штробу и установить подрозетник глубиной не менее 40 мм
• Подключить провода методом обжима - используйте обжимной клещи, чтобы обеспечить надёжный контакт
• Фиксация осуществляется защёлкой - механизм легко вставляется в рамку и фиксируется щелчком
• Не перегибайте провода внутри коробки - радиус изгиба должен быть не меньше 3–4 см

После монтажа проверьте звонок тестовым аппаратом - отсутствие помех и четкий сигнал указывают на правильное подключение.

Безопасность и стандарты

Розетка соответствует техническим условиям ТУ 3464-001-77313241-08. Напряжение в цепи не превышает безопасного уровня для человека (до 48 В постоянного тока), что позволяет использовать её без дополнительных средств защиты. Однако не следует подключать устройства с питанием выше 1 А - это может вызвать перегрев контактов.

Преимущества

• Узкий модуль экономит место в распределительной коробке - идеально для многофункциональных панелей
• Механизм с накладкой обеспечивает ровную и эстетичную поверхность после монтажа
• Качественный пластик не трескается при температурных колебаниях
• Защелка гарантирует прочную фиксацию без дополнительных винтов

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги
• Не поддерживает высокоскоростной интернет (ADSL/VDSL) без внешнего модема
• Номинальный ток 1 А исключает использование с активными устройствами (например, IP-телефонами с PoE)
• Не совместим с разъёмами RJ-45 - нельзя подключать Ethernet-кабели

Примеры использования

• Подключение стационарного телефона в квартире или офисе
• Связь между системами охранной сигнализации и пультом управления
• Аналоговый факс в бухгалтерии
• Телефонная линия в больничной палате или аптеке

Практические советы

• Перед обжимом проверьте цветовую схему проводов - соблюдайте порядок T568A/B, даже для RJ-11, чтобы избежать путаницы
• Если в коробке несколько розеток, оставляйте запас провода 10–15 см - это упрощает замену или ремонт
• При использовании в многоквартирном доме убедитесь, что линия не перепутана с сетью Ethernet - отличаются разъёмы и напряжение
• При замене старой розетки - отключите телефонную линию на вводе, чтобы избежать поражения током при повреждении изоляции
