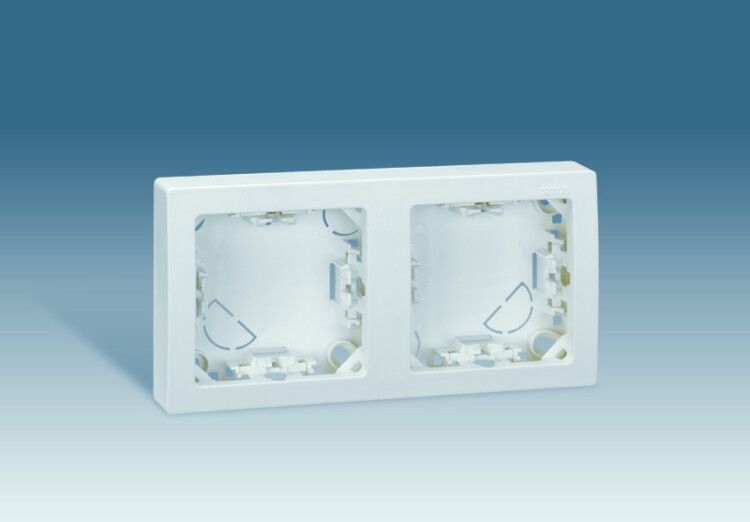

Рамка на 2 поста горизонтальная 75х146 мм, S73L, белый - 73620-60 Simon

Рамка горизонтальная 2 поста 75x146 мм, S73L, S73 Loft, белый - элемент декора и фиксации для установки выключателей или розеток в открытой проводке. Продукт из серии Simon S73 Loft совместим с модулями стандарта S73 и предназначен для интерьеров с минимальной нагрузкой на электрооборудование.

Назначение и область применения

Рамка горизонтальная 2 поста 75x146 мм, S73L, S73 Loft, белый используется для маскировки и эстетичного оформления двух устройств управления - например, двух клавишных выключателей, одной розетки и одного переключателя, либо других комбинаций модулей серии S73. Подходит для монтажа в жилых помещениях, офисах, общественных зданиях с сухими и умеренно влажными условиями. Не предназначена для использования во влажных средах, на улице или в производственных условиях с высокой запыленностью.

Технические характеристики

• Формат: горизонтальный, два поста
• Габариты: 75 × 146 мм
• Материал: пластик, без содержания галогенов
• Цвет: белый, матовое покрытие
• Степень защиты: IP20 - защита от прикосновений пальцами и твердыми предметами более 12 мм; не защищает от воды и пыли
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −25C до +40C и относительной влажностью до 90%
• Способ монтажа: открытый - крепится на стену без штробления
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Рамка горизонтальная 2 поста 75x146 мм, S73L, S73 Loft, белый совместима исключительно с механизмами серии Simon S73. Монтировать можно только на ровную, сухую поверхность - деревянную, гипсокартонную, бетонную. Крепление осуществляется через предварительно установленные крепежные элементы механизма, рамка надевается сверху и фиксируется защелками. Для правильной сборки проверьте соответствие размеров посадочных мест механизма и рамки - расстояние между центрами постов должно составлять 71 мм.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Отсутствие галогенов снижает риск выделения токсичных веществ при нагреве. Степень защиты IP20 обеспечивает базовую безопасность в бытовых условиях, но не заменяет необходимость соблюдения норм ПУЭ при монтаже электропроводки.

Преимущества

• Матовая поверхность не царапается легко и не оставляет следов от пальцев
• Белый цвет хорошо сочетается с большинством дизайнов интерьера
• Простая установка без специальных инструментов
• Поддерживает компактную комплектацию - две функциональные точки в одном элементе

Ограничения применения

• Не использовать в помещениях с повышенной влажностью (ванная, баня, подвал)
• Запрещено применять вне помещений - не имеет защиты от осадков и пыли
• Не совместима с механизмами других серий (S70, S75, Legrand и др.)
• Не рассчитана на механические удары или частые нагрузки - не подходит для промышленных объектов

Примеры использования

• Два одноклавишных выключателя в спальне - один для света, второй для ночника
• Розетка + выключатель в коридоре - удобно для включения/выключения света и зарядки устройств
• Выключатель света + переключатель проходного типа в длинном коридоре

Практические советы

• Перед монтажом убедитесь, что все провода отключены и сняты напряжения
• Проверьте, чтобы механизм был полностью вставлен в рамку - иначе она не защелкнётся
• Если планируете менять тип устройства (например, с выключателя на розетку), убедитесь, что новый модуль также относится к серии S73
• При использовании в детской комнате рекомендуется дополнительно установить защитные крышки на розетки
• Не используйте растворители или абразивы для очистки - достаточно мягкой тряпочки с водой
